TV FUEGO 29SL7A Skupljena slika po vertikali(RESENO)

[kirka]

FIRMA:FUEGO
MODEL:29SL7A
CHASSIS(oznaka šasije):KLX2129TOP
PCB(oznake na štampanoj ploči):KLX2129TOP
MCU(procesor):TDA11156PSN3/3
EEPROM:24C08
VERTIKALA:stv8172A
AUDIO:
VIDEO:TDA11156PSN3/3
SMPS (mreža):
FBT (vn trafo):
TUNER:
KVAR: slika je stisnuta vertikalno
OPIS KVARA:Tv je slika stusnata kao 16:9 pismo se cita sve ali nikako sa dugme od dalnjskog ne moze se rasirati u normal! reagira dugme normal wide i zoom ali slika ostane stusnuta po 5 sm od gore i dole! prethodnije tv je gasio imao je hladni lem u horizontali i kad se gasio slika je stiskao sa leve i desne strane to sam sredio ali sada vertikala ne hoce da rasire prominao sam sve elko ali nista od to! molim za pomoc ako neko ima sema za ovog modela!

Pomoć oko teksta > Urednik...
KVAR: Slika je skupljena po vertikali kao da je u formatu 16:9. Slova se čitaju ali ne mogu preko daljinskog da podesim u normalu. Dugme normal, wide i zoom funkcionira ali opet slika ostaje skuljena s gornje i donje strane po 5 cm. Pre toga TV se isključivao zbog hladnih lemova oko horizontale a pritom se je skupljala po horizontali. To sam sredio, ali sada imam problem da raširim sliku po vertikali. Promenio sam sve el.kondenzatore, ali bez rezultata. Molim za pomoć i šemu za taj model.

[Stolle]

VERTIKALA:stv81

Šablon ne služi da se samo iskopira ovako prazan. Nisi napisao ništa bitno, šta si proverio, premerio?

[Ribery]

Imas li napajanje za vertikalu i koliki je napon? Da li dobijas napon sa elektrolita 100uF 35V?

[kirka]

Elko su zamenjenje 470uF 35 sto napaja vertikalu, napon je oko 30V na cipu vertikale na diodu 1N4007 je -8V e sad posto nemam shemu za ovaj model ne znam dali je toliko ili je manji? Inace elko sto su sve u vertikalu su zamneje sa novih ali slika i dalje se skupjena vertikalno kako 16:9!

[vlatkocopa]

Eeprom

[Ribery]

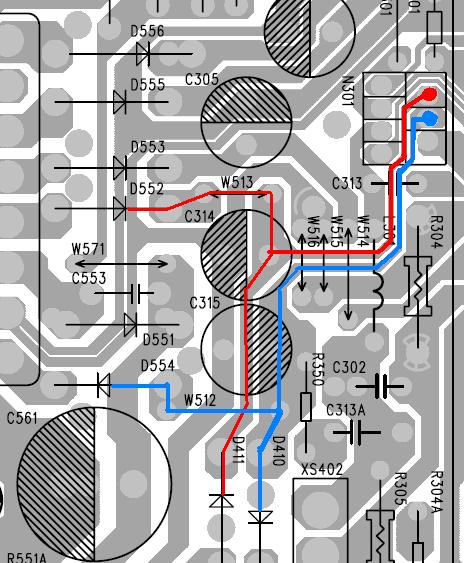

Da li si siguran da je vertikala STV8142A da nije slucajno STV8172A, pre ce biti da je STV8172A proveri pa javi i jos bolje uslikaj je da vidim. Na kojoj nozici ti je napajanje za vertikalu? Za kolo STV8172A ti je napajanje na 2 nozici koje dobija preko elektrolita na 35V. Proveri koje je kolo pa javi i da li je to ovo kolo:

[kirka]

da ja se izvinjavam to je kolo stv8172A! ja sam ulazio u servisnog meni za ovog modela znaci reagira sve podesavanja megutim raster i dalje je skupljen!

[Ribery]

Slozio bi se sa kolegom vlatkocopa da prvo proveris sa drugim eepromom pa da vidis da li onda ima promena posto kazes da na vertikalnom kolu dobijas 30V.

[kirka]

da ja dobiem 30V na vertikalu i sve elko sam sam promenio u kolo vertikale moguce je da je eeprom ali nemam dump za ovog modela i shemu!
.....
probao sam sa drugi dump ali je opet je isto! da promenim integralno stv preostalo ili neki otpornik u krajni slucaj! u svakom slucaj ako neko ima shema za ovog modela nek mi posalje na message ili skype!

[emem]

KLX2129TOP

[zozontv1]

Potraži u vertikali jedan otpornik od par oma, izvadi ga i stavi otpornik malo manjeg otpora i probaj šta se dešava....

[kirka]

hvala emem na shemu ta je sasija i dalnskog za ovog modela fuega! proverucu sad otpornice pa da vidimo sta ce da bude kvar!

[alexa_pg]

hvala emem na shemu ta je sasija...

Ako je to ta sema...

...napon je oko 30V na cipu vertikale...

Koji je to napon od 30V?

...na diodu 1N4007 je -8V ...

Na kojoj je diodi -8V. Ako se radi o diodi D301 nikako ne moze biti 8V vec +13V (ovo - "minus" smatram stamparskom greskom)

[Majstor Duja]

@kirka:
uozbilji se ili cela tema ide u korpu.

[kirka]

ja na tv sam izmerio 8V na diodu i negativan na katodu 1N4007! a za napon sto sam izmerio je toliko oko 29V na 2 nozicu na stv8142A, posto shemu kazuje +13 i -13V i mene je cudno sad kad sam video shemu da taj napon treba da bude oko 13 v! daljnsko je to ali chip vertikale nije taj nego je LA78040! proverucu sve detalnije pa vam pisem!!!

[emem]

FBT (vn trafo): ???

[kirka]

zamenio sam stv8172A i kvar se otklonio! hvala svima na pomos ove temi, i izvinjavam se za neke pecatne greske!
