Quadro CTV72f20 100Hz ekran, RESENO

[valentinop66]

Quadro CTV72F20 100Hz
Ekran 72cm
Šasija 11AK53
Vertikala TDA8177F

Kvar; Upali se sa zelenom podlogom i vidljivim povratnim linijama, nakon 3 sek. nestane zeleno i povratne linije pa počnu neke nijanse plave .
Zamijeno sam rgb čip Tda6108JF i vertikalu TDA8177F. Prmenio kondenzatore u vertikali.
Napon B+ je 140V, Naponi za napajanje vertikale su +-12.90V
Dali bi mogo biti kvar u VN transformatoru?

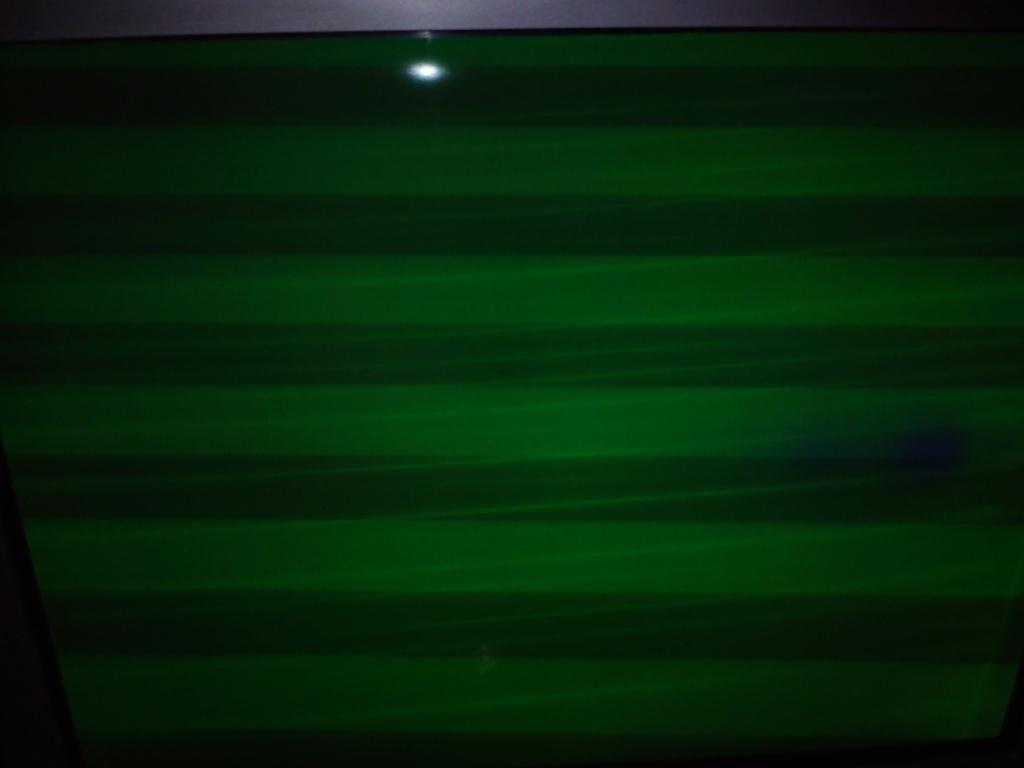

Ovo je početak paljenja

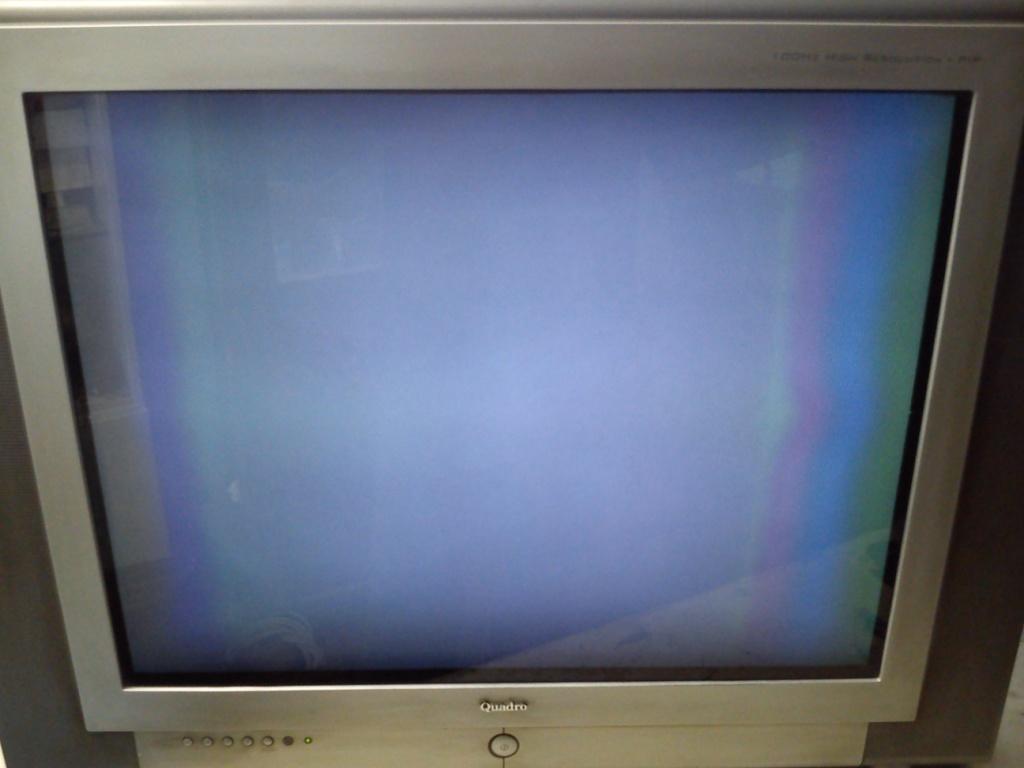

Ovako nastavi dalje

[Majstor Duja]

Meni lici kao da je ekran ili procesor prdnuo...koliki su naponi na plocici KC?

[alexa_pg]

Gledajuci sliku, rekao bih da je neispravan ekran.

[chellawy]

G2 je probio na zeleni top najverovatnije.
Opali ga malo po G2 sa visokim naponom i ako odlepi radiće ko doxxa

[valentinop66]

imam peh na ove modele televizaora, ujutro mi došao još jedan ba popravak. U tog sam stavio misterioznu šasiju i sve radi dobro! Tako da je riješeno!!!
Ekran nevalja!
Momci mnogo hvala na savjetima!
