Gorenje TVF21S15 Bela linija na VHF *RESENO*

[stojkePN]

PROIZVOĐAČ: Gorenje
MODEL: TVF21S15
MODEL DODATNO: AK30
EKRAN: A51ELD032X001
CHASSIS: 11AK30A11
SMPS (mreža): 44608P40
MCU (procesor i pozicija): ST91295C7B1/MFF
VIDEO procesor: STV2248H
AUDIO procesor: MSP3400G B8 V3
FBT(vn trafo): JF0501-19238 (JF050119238 )
TUNER: Thomson CTF5510A
***************************************

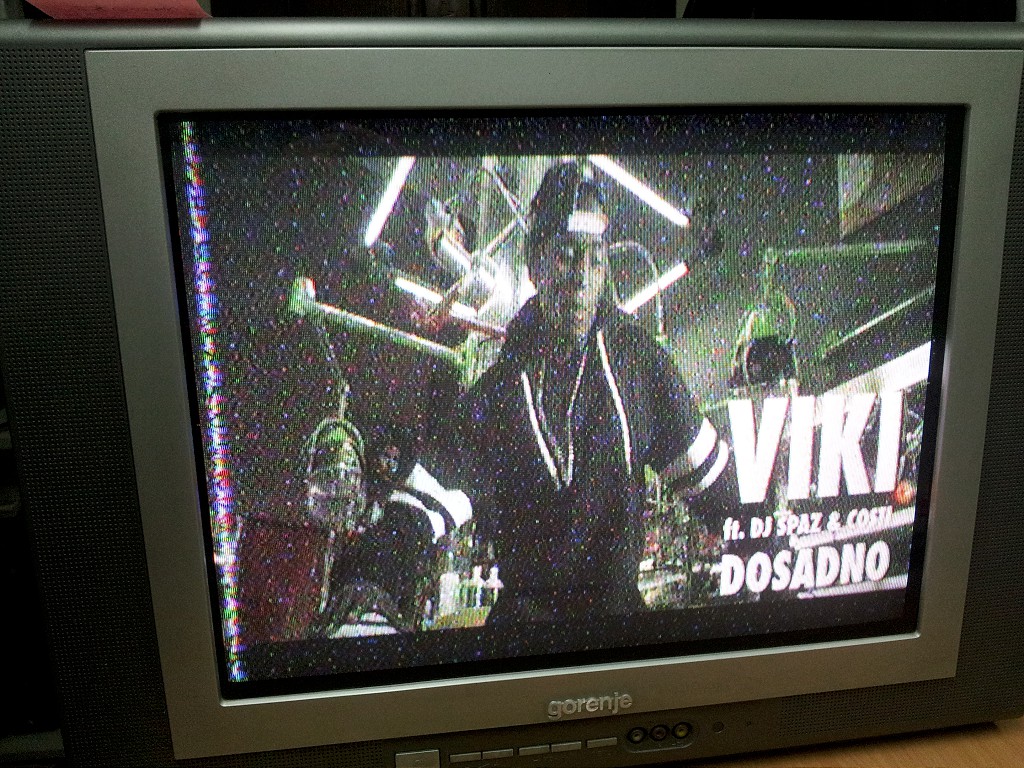

SIMPTOMI: Bela linija na VHF
OPIS KVARA i PREDUZETE RADNJE: Tv donesen na servis sa neispravnim BU808DFI. Zamenio sam BU808 sa 2SC5388 i elko 10u zbog koga je izgoreo BU808. U primarnom delu mreze sam zamenio i blok 47n 630v zato sto je nagorela nozica zbog loseg kontakta. Tv radi bez problema ali ima belu liniju na VHF kanalima, linija nije cisto bela vec kao sneg kad nema kanal tako se vidi linija. Zamenio sam jos 2 losa elektrolita u HIS-u zamenio sam lose elektrolite oko vertikale, prelemio otklonsku, prelemio sumljive lemove na ploci, probao sa drugim tranzistorom BU808, menjao damp, menjao tjuner, proverio elektrilite oko procesora i tjunera, prelemio sva 3 procesora, probao sa grejanjem fenom ali nisam upeo ni da smanjim, a ni da povecam liniju. Sumnjam na video procesor ali da pitam mozda je neko vec imao slican problem.

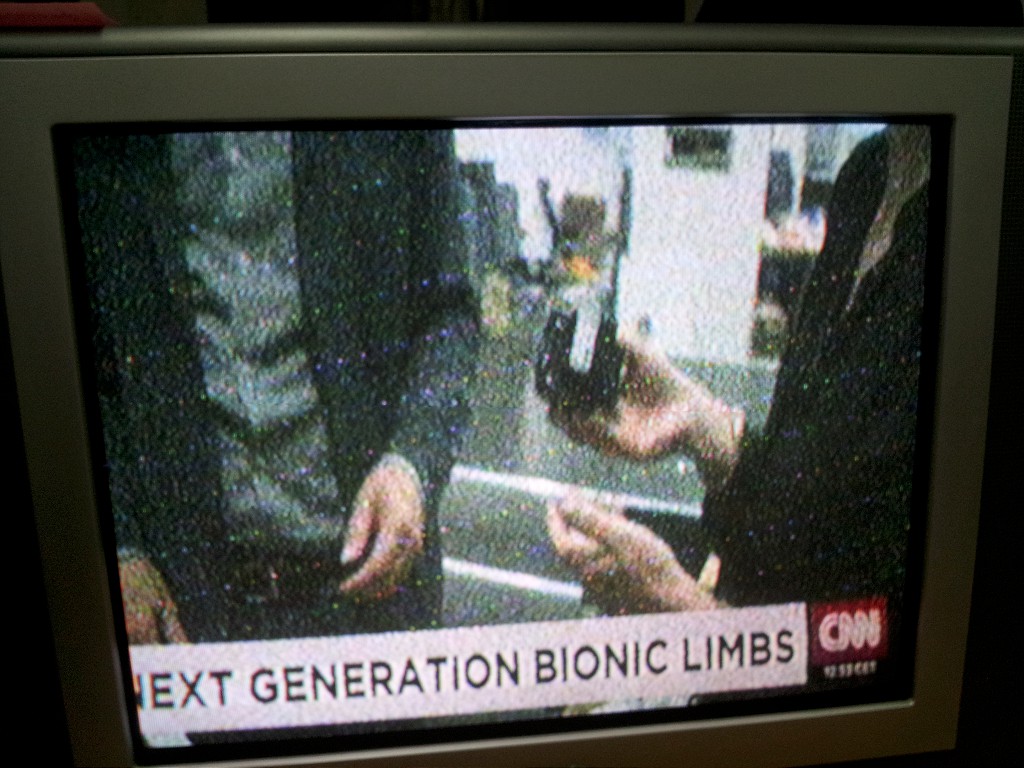

Sema i slike u prilogu

[miodrag popovic]

Meni lici na losu antenu,proveri na tvojoj anteni mase

[stojkePN]

Od juce sam jos 2 tv-a popraljao svi rade ok sto se tice prijema. Jeste da mi kablovska nije sjajna u radionicu ali nije do nje sigurno.

[dzafer]

Pravi li smetnje i na ostalim tv koji su ukljuceni kad radi taj gorenje

[alexa_pg]

Da je aparat prikljucen na dobru antenu ovo se nista ne bi vidjelo.
U slucaju da se ove smetnje vide i na drugim aparatima, kao sto ti je kolega dzafer predlozio da probas, uzrok moze da bude neka losa masa. Recimo da hladnjak BU nije na masi ili otkacena masa ekrana i sl.

[toce]

To je samo od slabog signala lose konekcije djekova inace TV je ispravan mozes slobodno sklopiti i predati musterii.

[Stolle]

Te tačkice u linijama, izgledaju kao da imaš neki BEKO TV uključen u mrežu. BEKO ili neki Profilo sa TDA16846 u mreži pravi takve smetnje na drugim TV-ima. I tačno, da je signal dovoljno jak, ne bi se videle.

[stojkePN]

Ocigledno se nismo razumeli. Problem je bela vertikalna linija sa leve strane ekrana koja je prisutna samo na VHF podruciju. Ove sitne tackice su od loseg signala to nije problem.

[kosmajac]

Pokušaj promjeniti FET u mreži.

[alexa_pg]

Ocigledno se nismo razumeli...

Ja bih rekao da ti nas nisi razumio.
Jesi li probao ovo sto ti je kolega dzafer predlozio da isprobas.
Takodje provjeri da kablovi ne idu uvezani u isti snop. Primjer, kabal kojim ide video signal sa osnovne ploce na plocicu KC nije pozeljno da bude u istom snopu sa kablom za otklonsku jedinicu.

[stojkePN]

Bili ste u pravu, prebacio sam TV kod mene u dnevnoj sobi gde je kablovski signal veoma dobar i linije nema NIsam do sad imao prilike da vidim da je neki tv imao ovakav problem. Hvala vam dugujem Moram da nadjem nekog majstora da sredi kablovsku .. znam jednog nego nema volju da radi kad treba da naplati sam sebi pa ne mogu da ga nateram
