MEDION MD21031-S Beko 22.1 varnici gasi se [RIJESENO]

[zar099]

TV
PROIZVOĐAČ:MEDION
MODEL: MD21031-S

EKRAN: W76ESF021X44/L PH.LG
CHASSIS:ZA1.190-14 BEKO

SMPS (mreža):059.530-TR1(TR601)
MCU (procesor i pozicija):SDA6000(IC401)
VERTIKALA (i pozicija):TDA9379FA(IC501)
FBT(vn trafo):TLF263-96-33 (HR6730)-TR501
TUNER:UV1316AT/A(TU101,UV1316/A(TU102)
***************************************
SIMPTOMI: (ukratko):Varnici na spuli,smrdi gasi se nakon izvjesnog vremena,slika i ton dobri.
OPIS KVARA i PREDUZETE RADNJE:Zamjenjen VN tranzistor bio u spoju stavio BU4525AX radi dobro ne grije se puno,blokici oko VN tranzistora-vrijednosti odstupaju od onih na semi,elektroliti u sekundaru,filterski kondenzator,keramicki kondenzatori 1nF 1KV kod ispravljackih dioda,BDX53C preventivno umjesto TIP122,R516 bio crko stavi prema semi 6.8 bio 1.8 Oma,optokapler PH601,IC602,trimer P601 skoro do kraja okrenut minimalni napon 153V B+ treba biti prema semi za sasiju 22.1 pribliznu koju imam s jednim optokaplerom 140V ide nekad do 178V,jos nisam zamjenio mrezno kolo,molim sve koji su imali isti kvar da se jave i molio bi ako neko ima orginalnu semu za ovaj TV.Hvala pozzz

[alexa_pg]

U pitanju je sasija Beko 22.1
Kod ove sasije napon za linijski izlaz treba da bude +145V. To sto je kod tebe 153V nije dobro ali nije ni razlog da VN trafo varnici. Taj trafo nije dobar. Za povecan napon treba provjeriti povratnu spregu preko optokaplera. Znaci, provjeri sve elemente oko optokaplera, sekundarna strana, kao i sam SFH617.
Semu za ovu sasiju imas ovdje viewtopic.php?p=144035#p144035

PS. Koliko sam shvatio iz tvog pisanja, ti u mrezi imas 2 optokaplera?

[zar099]

Hvala, Aleksa,ima dva optokaplera,vidjecu da prvo sredim mrezu,kupio sam i mrezno kolo nije uopste skupo,napon na onom filterskom kondenzatoru 220 mikro 400V koji je takodje bio puko je oko 330V i ne mijenja se dok se mjenja B+.

[zar099]

Bio je TV po strani nije gotov,rastavljajuci Sony CRT monitor sam nasao VN tranzistor 2SC5570,super je zamjena za orginalni,inace sam ranije sve sve zivo promjenio u primaru i sekundaru sto nije pomoglo ,sad radi dobro i ne varnici za sad-posto ga dugo nisam palio moram cekati da vidim hoce se opet pojaviti ista greska,ako se pojavi ista greska jos planiram dovesti mu B+ sa jedne druge sasije 140V da budem siguran da je VN trafo jer je poskup...

[dzafer]

Napon na mreznom elektrolitu ti nemoze biti veci od 310V nesto ti tu ne stima stavi drugi ispravan.

[Majstor Duja]

Dzale, moze ali ako je mrezni napon 240V AC..sto nije iskljuceno...

[Stolle]

Ili ako je instrument "jako" tačan.

[grubiz1@gmail.com]

Tako je Dujo,otprilike mrežni napon pa puta 1,41,što će reći za 240V je skoro 340V

[zar099]

Sjetio sam se da sam skoro mjenjao bateriju poslje onih mjerenja pa sam sad ponovo mjerio sad je dobro napon poslje dioda na filterskom kondenzatoru je oko 270V,napon B+ 134V,promjenio sam vec filterski kondenzator jer je bio puko kad sam ga dobio,zasad radi dobro ne varnici i ne gasi se ,ako opet bude ostaje mi da mjenjam trafo...

[alexa_pg]

Proslo je vise od 30 dana od tvog zadnjeg posta. Sta se desava sa TV-om? Kakav mu je status? Popravljen, vracen, rashodovan...?

[zar099]

Nisam jos odustao-stoji po strani uzmem neke jednostavnije kvarove rjesavati u stvari opet se pokvario nakon sto sam ga ostavljo da radi bar po 12 sati svaki dan nekad i vise-sad onaj kvar plavkasta boja ekrana linije preko ekrana -moram vidjeti na onoj plocicici gdje su izlazna video pojacala da nije tu nesto crklo-ima neki otpornika koji izgledaju kao da su se grijali-nadam se da nije ekran ...

[zar099]

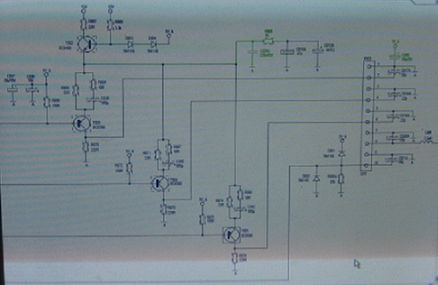

Ima nesto novo opet sam poceo raditi ovaj TV ,vlasnik nije u zemlji pa nije zurba za ovaj tv ,nije do ekrana probao sam ga sa jednom Samsungovom sasijom sumnjam da bi mogao biti jedan od SMD tranzistora T804,T805,T803,spojeni su na CRT konektor X803 a nalaze se u FEATUREBOX MODULU plocicici sa sitnom stampom gdje je i procesor kod jednog Blapunkta sa sasijom kao kod Grundiga bio je isti kvar tranzistori na istom mjestu spojeni ako bude nesto skupo crklo moracu odustati s obzirom na probleme koje TV ima od ranije sa VN trafoem.Pozzz

.............................................................................................
Nisam bio u pravu bio je crko otpornik R529 vrijednosti 3.9 Oma koji dovodi napon od 215V za napajanje onih izlaznih video pojacala TDA6111Q x 3 sreca jednostavan kvar jednom TV za sad radi dobro zamjenio sam preventivno i keramicki kondenzator C530-220pF 500V,VN trafo je neki tezak za nabavit nisu ga nikad imali na stanju,na anodnoj spuli se osjeti malo to varnicenje i sa Samsungovom sasijom,ocisticu detaljno ekran od prasine ako bude vremenski potrajao sa dobrim radom spakovacu ga i obavjestiti vas o zavrsetku teme

.........................................................................................................
Gotovo je sto se tice ovog TV-a,zasad radi dobro,razvuko sam sliku u Servisnom Meniju,ostaje jos trafo eventualno da se naknadno zamjeni ako vlasnik bude zelio i ako bude imao problema u smislu da varnici na puli toliko da stvara neugodni miris i da se gasi ili da crkne VN tranzistor opet,napajanje je sad dobro i sve ostalo.Zahvaljujem se svima na pomoci


Molim administratora da upise RJESENO.Hvala pozzz
