Elite 14ES44 razdešene boje REŠENO

[gorancheros]

CRT TV
PROIZVOĐAČ: ELITE
MODEL: 14ES44
MODEL DODATNO:(opcionalno)
EKRAN: 37SX110Y22-DC05
CHASSIS: HD-SY36A.PCB
CHASSIS: (oznaka šasije, ako niste sigurni koja je prava oznaka onda popišite sve koje nađete, a odvojte ih jednim razmakom)
SMPS (mreža):(jedna glavna komponenta u mreži i njena pozicija)
MCU (procesor i pozicija):LC863532C 55P9
VIDEO PROCESOR: LA76810A
VERTIKALA (i pozicija):
FBT(vn trafo):
TUNER:
***************************************
SIMPTOMI: Tv funkcioniše normalno sa izuzetkom što su boje razdešene, i preovlađuje zelena. To važi samo za signal sa tjunera ili AV ulaza, dok je sadržaj OSD menija normalnih boja
OPIS KVARA i PREDUZETE RADNJE:Kada se u meniju smanji zasićenje boje na minimum, slika je crno bela. Pretpostavljam da je u pitanju podešavanje za RGB bias, ali nemam daljinac da uđem u servisni meni. Ako neko zna kako da uđem u servisni meni bez daljinaca, ili ima dump eeproma (24C08) za ovu šasiju, bilo bi od velike pomoći.

[Damiru]

Postavite fotografiju da se vidi kako to izgleda.

[Borce Vasilev]

evo ti dump ali mislim da nije do njega kao sta kaze kolega Damir mozes postaviti sliku da vidimo kako se manifestuje ovaj kvar

[gorancheros]

Hvala Borce za dump, bio si u pravu. Nije mi pomogao, i dalje se isto dešava. Mislio sam da su sistemska podešavanja u eepromu

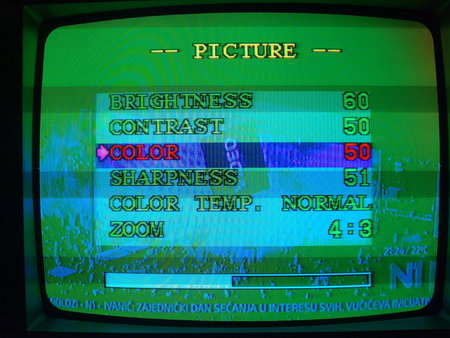

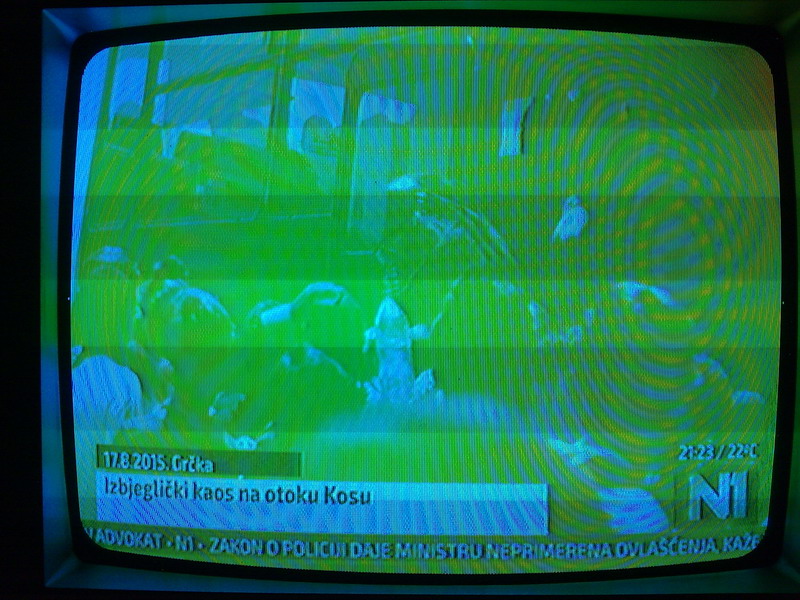

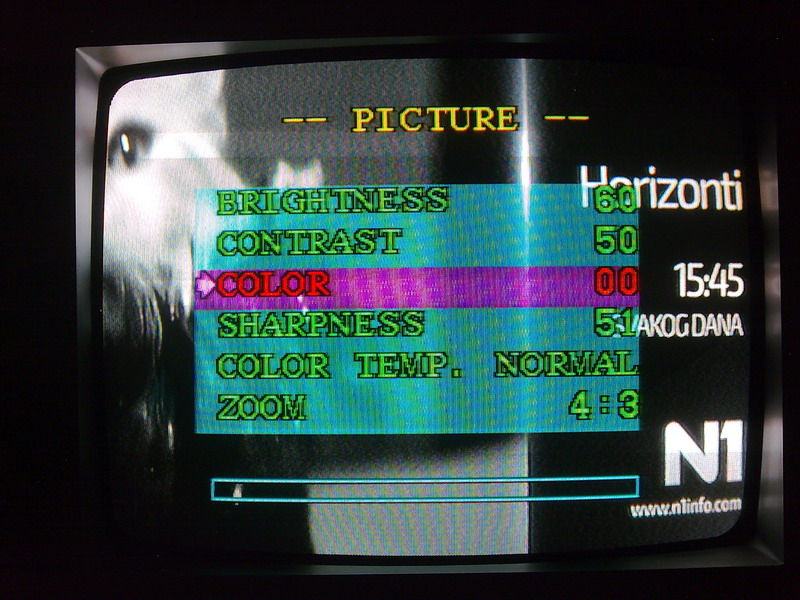

Zakačio sam slike, prva je slika bez menija, druga sa menijem, a treća je sa saturacijom na nuli. Ono što je zanimljivo, jeste da se pomeranjem saturacije prema nuli ne dešava da boja postepeno bledi(kao što je normalno) nego se dominantno zelena,pretvara u dominantno plavu i tek onda nestane boja. Isto se dešava i sa AV ulazima, ekran je zelen i ako sam spojio video ulaz na masu.
Sve više sam siguran da bez ulaska u servisni meni ne može da se reši ovaj problem.

[tom]

Koji su naponi na Bk, Rk, Gk i G2.

[gorancheros]

Koji su naponi na Bk, Rk, Gk i G2.

Bez video signala: Bk=172V, Rk=180V, Gk=122V, G2 ne mogu tačno da izmerim zbog male impedanse unimera
Na izlazu vid.proc: B=1.55V, R=1.15, G=2.52V

[tom]

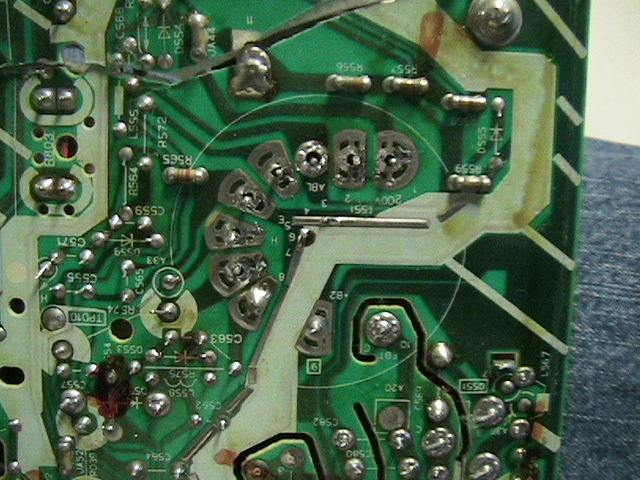

Kad bi ovako kao na slici odspojio katode i merio napone samo na katode (bez kontakta sa tranistorima) koliki bi bili naponi na Rk,Bk,Gk, a i na G1(ali kad je sve priključeno).

Slika nije od RGB ali orientaciono, da bi smo se razumeli!

[gorancheros]

Kad bi ovako kao na slici odspojio katode i merio napone samo na katode (bez kontakta sa tranistorima) koliki bi bili naponi na Rk,Bk,Gk, a i na G1(ali kad je sve priključeno).
Slika nije od RGB ali orientaciono, da bi smo se razumeli!

Tome, i ja sam posumnjao na katodnu cev čim je TV stigao kod mene, ali nije to. Čak sam juče ukrštao RGB signale i koristio opciju plavog ekrana u meniju kada nema ulaznog signala. Lepo dobijem čist plavi,odn. crveni ili zeleni ekran , zavisno gde pustim signal sa B izlaza. Kolko sam skapirao, u video procesoru se OSD meni postavlja kao overlay iznad slike sa selektovanog ulaza(tjuner ili AV). Da je kat.cev u pitanju kompletna slika uključujući i OSD bi bila zelena, ali nije. Ja sumnjam na video proc. LA76810A. Ili on ili su zabrljana sistemska podešavanja za RGB drajv. Sad ako neko od iskusnijih (od mene) kolega misli da može da bude još nešto, ja uvek prihvatam sugestije.

[tom]

Ja bih prvo iskopčao konektor sa RGB ploče i merio dali su naponi na LA76810 na RGB-out ovi koji su na slici.
Moguće je da ima element koji ne valja na samoj RGB ploči!



Kad odgovaraš koristi prozorčić ODGOVOR dole levo umesto CITIRAJ gore desno.

[gorancheros]

Mislim da sam našao problem. Gledajući blok šemu čipa LA76810A shvatio sam da nije zelena boja te koja je problem nego nedostaju plava i crvena, i odmah mi je pao na pamet PAL dekoder. I uzmem osciloskop da pogledam da li ima 4.43 MHz na pinu 38 - i nema ga. Skinem kvarc- ništa se ne menja. Tako da ću večeras da zamenim kvarc i javljam šta je bilo...
A što se tiče EEPROM-a, metodom pokušaj-greška našao sam adrese na kojima se nalaze kontrolni bajtovi za RGB drajv, pa ako nekom treba i to ću da izbacim u sledećem postu.

[zar099]

Vise puta su mi kod ovih televizora probleme s bojama pravili tranzistori za boje na plocici sto ide na iglice ekrana tipa BF421,422 ako izlazno video pojacalo nije izvedeno sa integralnim kolom probaj ih mjenjati izgledaju skoro ispravni ali tek kad se svi zamjene boje budu normalne prilicno se griju jadnici :)

[gorancheros]

Rešio sam problem, konačno. Bio sam u pravu za PAL dekoder. Zamenio sam kvarc 4.43Mhz na pinu 38 (LA76810A) i dobio oscilacije, i posle toga C279 10nF na liniji između pina 30 (LA76810A) i pina 9 (LA7642N).

Edit:
I naravno dump eeproma ako nekom zatreba
