TV LG CT21S10KE nema svetla [RIJESENO]

[alexa_pg]

CRT TV
PROIZVOĐAČ: LG
MODEL: CT21S10KE
MODEL DODATNO: CT-21S10KE
CHASSIS: KLX-S06Z [KLXS06Z]
SMPS (mreža): 2SD2498
MCU: LC863532C
VERTIKALA: LA78040
***************************************
SIMPTOMI: Nema svetla, otkinute zice sa prigusnice u linijskom izlazu

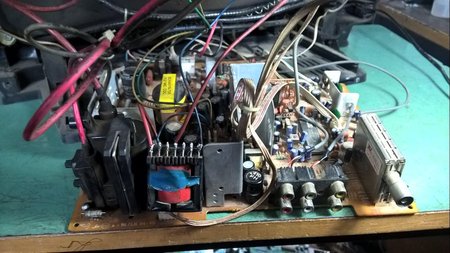

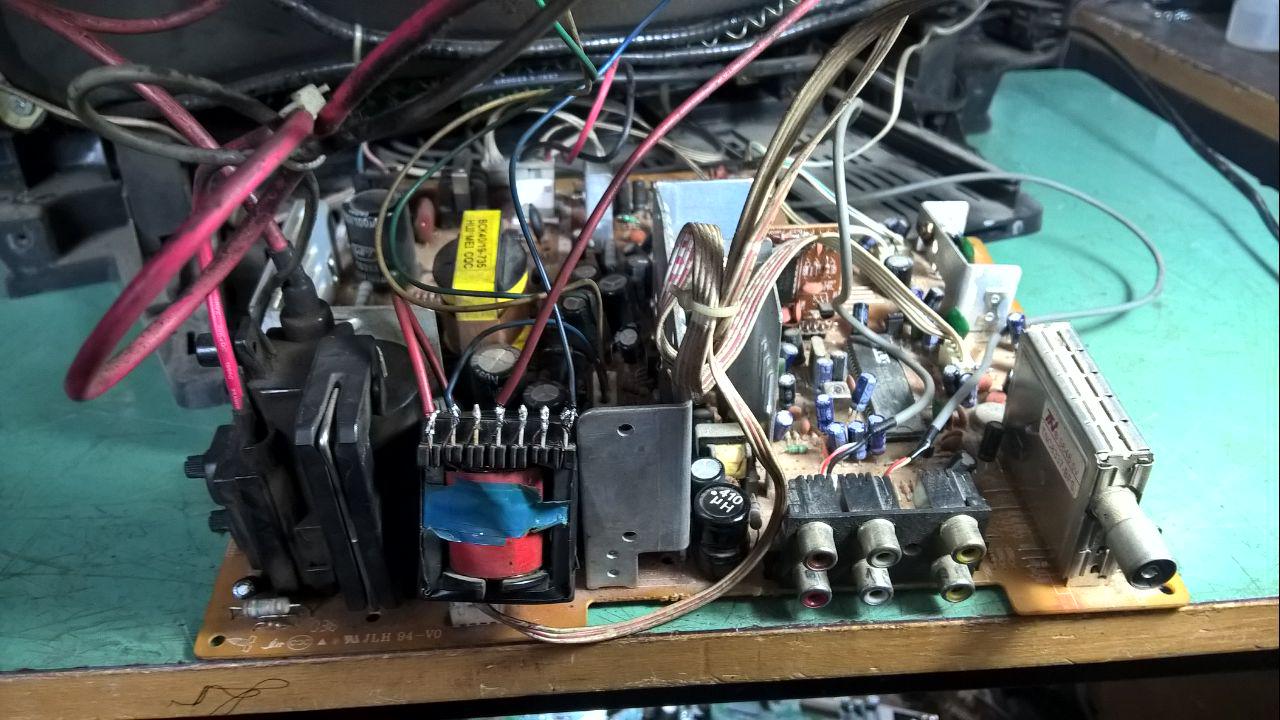

OPIS KVARA i PREDUZETE RADNJE: Kvar je taj sto je otpala ova prigusnica koja se nalazi do VN trafoa i pokidale su se zice.
Pitanje glasi. Zna li ko kako su povezane ove zice. U semama prigusnice nema.
Probao par kombinacija, onako kako sam mislio da treba, ali dzabe. Slike (svetla) nema.
Ako potpuno uklonim prigusnicu i vezem izlaz direktno na otklonsku, aparat radi samo je slika presiroka.

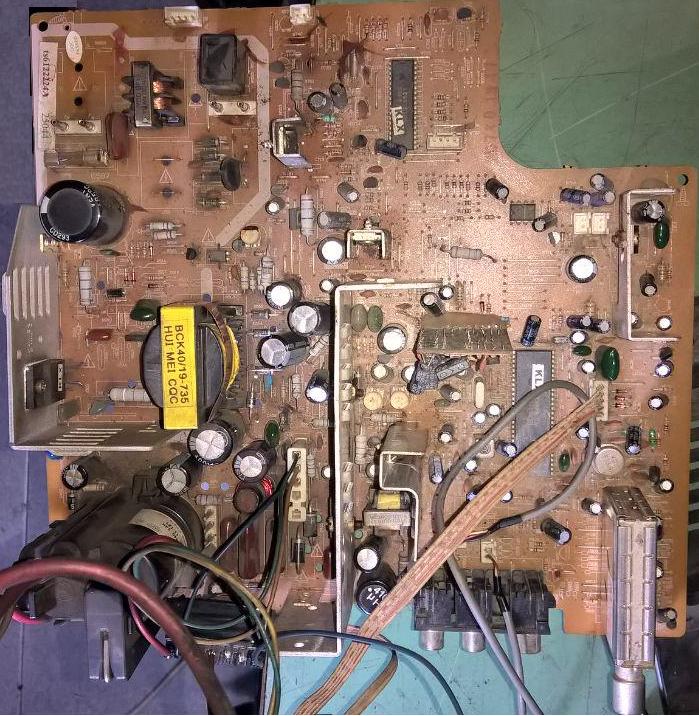

Na linku ispod ima sve za tu sasiju ali nema prigusnice.

Kod: Označi sve

http://monitor.espec.ws/section1/topic174659.html

[zar099]

Kolko ukupno ima zica na toj prigusnici ?Jesu dva namotaja ?

[Stolle]

Užas. Stavili su SMPS trafo jer otklonska nije odgovarajuća, vrlo verovatno da je i stara. Probaj da neki od namotaja (imaš ih puno ) povežeš samo na red sa otklonskom. Ili izbaci ga a povećaj taj C441 390nF na šemi.

[nec]

Vidi ove slike viewtopic.php?p=108024#p108024 mozda ti pomogne

[alexa_pg]

Kolko ukupno ima zica na toj prigusnici ?Jesu dva namotaja ?

Ukupno ima 4 zice. U pitanju je mrezni trafo ali je vezan kao prigusnica.

Vidi ove slike...

Sutra cu da probam i to.

Hvala.

[miodrag popovic]

Uzmi neki coper trafo,gdje ti je poznato kakvi su izvodi,najbolje sa neke sasije.Koristi primar 300V-tnu stranu i sekundar 150V-tnu stranu.Hm ja bih spojio na otklonsku ovi 150V-tnu stranu jer je otklonska i ekran garant sa 100Hz odnosno iz monitora,a drugu stranu na sasiju od TV-a.Srecno

[Stolle]

Na slici koju je Nec linkovao, vezan je kao autotrafo koliko vidim.

[alexa_pg]

Da, vezan je kao autotrafo.

[miodrag popovic]

Onda neki sto ima 200V u sekundaru,PH02C mozda?

[ljube]

Imam kod meni jednu sasiju sa TV Paolo Italia(sasija PS-ST9 VER2.0),na kojoj ima isto tako "trafo" i zice su povezane na sledeci nacin:
izvod 1:crvena koja dolazi sa sasije.
izvod 2 :crvena koja ide na otklonsku.
i na izvod 7 spojene su obe plave zice(sa sasije i sa otklonske).

[alexa_pg]

Zavrseno.
1. izvod - crvena zica sa sasije
3. izvod - crvena prema otklonskoj
7. izvod - dvije plave

nacin vezivanja.PNG (2.83 KiB) Pregledano 2060 puta.

Ako se crvenim zicama zamijeni mjesto, aparat ne radi, pisti trafo.
Ako se crvena sa 3. pina stavi na 2. pin, slika je sira. Ako se stavi na 4. slika je uza.

[zar099]

Svaka cast
