cz20h12t dugine boje

[marko50]

CRT TV
PROIZVOĐAČ:Samsung
MODEL: cz20h12t
MODEL DODATNO:/
EKRAN: a48 ecr 43x
CHASSIS:cz20h12tsxxeh
CHASSIS: KS1A
SMPS (mreža):/
MCU (procesor i pozicija):TDA 9351ps
VERTIKALA (i pozicija): LA 78040
FBT(vn trafo): FSV14A004H (S)
TUNER:/

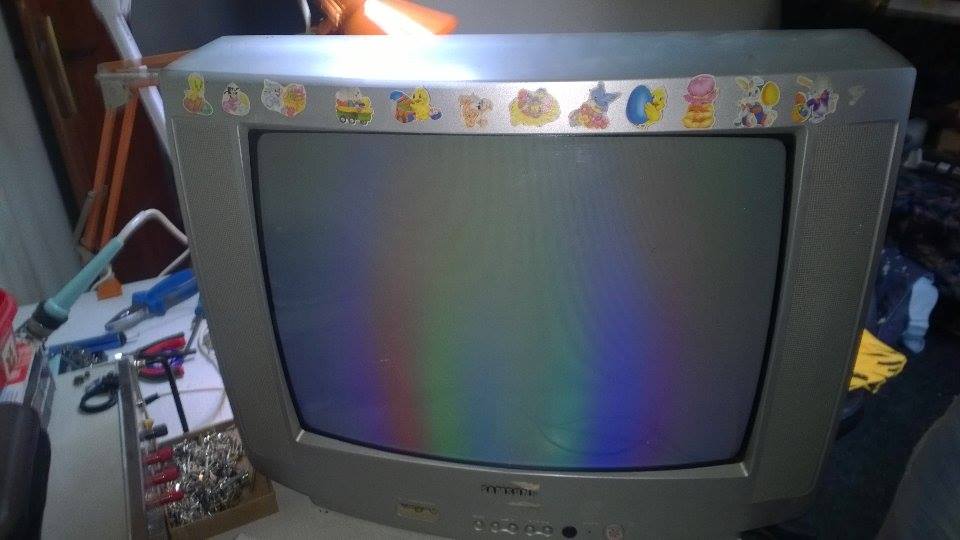

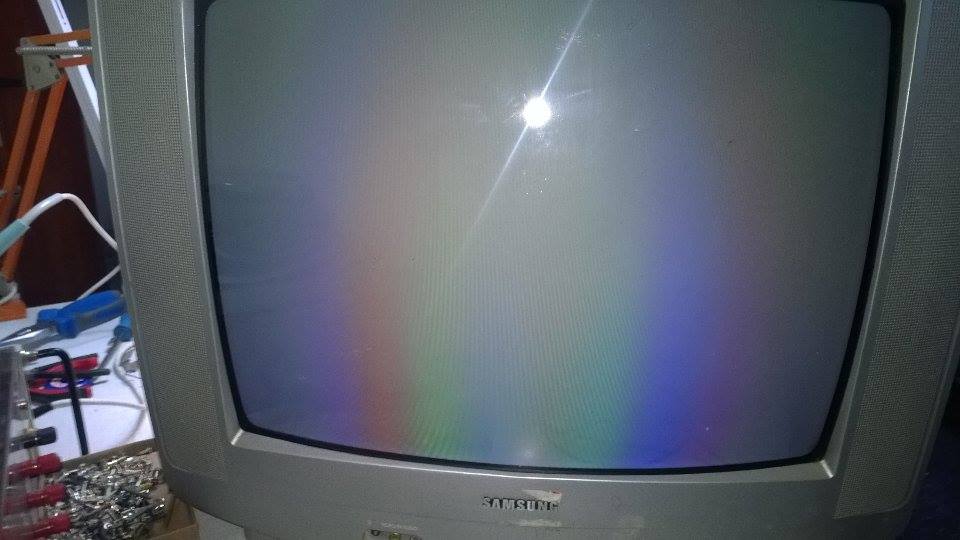

Problem sa TV-om iz naslova, brka boje kada se upali pali se normalno ali boje su rasute, vidi se na slikama da nema neko ideju sta raditi, menjao sam kolo na rgb plocici, ptc...

[Stolle]

Kao prvo, ne puštaj TV dugo da radi da ne bi ostao bez ekrana.
A drugo, stavi jedan elektrolit 2200µF/50V na red sa vertikalnim otklonom i videćeš sve.

[alexa_pg]

Greska u stepenu za vertikalno skretanje. Najvjerovatnije nedostaje napon +16V

[marko50]

Kada sam serijski stavio kondenzator dobio sam crtu po sredini ekrana sto i govori da je vertikala problem, zamenio sam ic sa drugim, zamenio sve elektrolite na sasiji, zamenio sve zenerice oko vertikale, i opet nista, kolo koje sam stavio je polovno ali bilo je ispravno kada je skinuto, na pinu 6 imam +15.8v dok na pinu 1 imam -14v mada bi trebalo da bude po 16.5, da li moze VN trafo da mi pravi problem jer sa njega krecu ti naponi ili neko ima neki bolji predlog?

Nema potebe postavljati šeme koje imamo na forumu
Sema KS1A
viewtopic.php?p=128651#p128651

[alexa_pg]

...da li moze VN trafo da mi pravi problem jer sa njega krecu ti naponi ...

Nije do VN trafoa. Pazljivo provjeri jos jednom elemente u vertikali, pregledaj stampanu plocu da nije u prekidu, dump...

[Borce Vasilev]

Ako pazlivo vidis semu prema to sta kazes videces da ti se kvar nalazi nekud oko Vertikalni deo kao sta ti je napisao kolega Aleksa ...... Proveri opet verovatno ti promaklo nesto , fati ponovo iz pocetka i zapazi vrednost napone

[zar099]

Kada sam serijski stavio kondenzator dobio sam crtu po sredini ekrana sto i govori da je vertikala problem, zamenio sam ic sa drugim, zamenio sve elektrolite na sasiji, zamenio sve zenerice oko vertikale, i opet nista, kolo koje sam stavio je polovno ali bilo je ispravno kada je skinuto, na pinu 6 imam +15.8v dok na pinu 1 imam -14v mada bi trebalo da bude po 16.5, da li moze VN trafo da mi pravi problem jer sa njega krecu ti naponi ili neko ima neki bolji predlog?

Nema potebe postavljati šeme koje imamo na forumu
Sema KS1A
viewtopic.php?p=128651#p128651

Provjeri kondenzatore u vertikali da nije neki napuko od onih malih keramickih ako ih ima nekad se jedva primjeti i elektrolitske... pozzz

Smanji UG2 pa vidi hoce se pojaviti rester ...
----------
Provjer otklonska jel dobro lezi da se nije pomjerila...

[Borce Vasilev]

Marko do kuda smo sa TV

[marko50]

Nista nisam napravio i ne znam sta bi dalje, menjao sam 3 kola vertikale svi elektrolite na sasiji, sve blokove oko vertikale i koji imaju veze sa vertikalom, gledao sam otklonska dobro stoji ne bi trebalo da ista ne valja, jedino nisam menjao UG2 pokusacu danas ako stignem, na vertikali imam +16v a na -16 imam -13 i nikako ne mogu da nadjem sta obara taj napon menjao sam sve diode, elektrolite u toj grani i opet nista...
