TV RIZ Grand Super 1053NSF (REŠENO)

[Joca]

Potrebna sema ili koji je ekvivalent. Mreza povecala napon izgorili R425, ZD401, IC402 pukao nevide se oznake

[RBelectronics]

vjerovatno je ova >> viewtopic.php?p=78009#p78009

[RBelectronics]

i da obavezno mijenjaj elko trimer provjeri zener u primaru.A ako je izgorilo to sto jes onda je IC302 =???

[Joca]

Hvala kolegi na Semi Tv resen pozdrav.

[chellawy]

Hvala kolegi na Semi Tv resen pozdrav.

kolega ako se secas sta si sve menjao mogao bih da pomognes tako sto bi napisao..

meni evo zveknula 2 puta dioda ZD401 a tv dosao zbog tona jer ga nije imao
a ja dok sam ga stavio na sto i upalio da merim napone kad ono cvrc , pa cvrc i mrzi me da se puno patim sa njim jer mrzim ovaj model...
pa ako se secas sta si sve menjao...

bilo bi lepo da reknes na uvce ...da se ....ne patim :plaz:

[Vojvoda]

I naravno u naslovu napisati rešeno.

[Joca]

Menjao sam gore navedene elemente elektrolite i trimer potenciometar m

islim da je on napravio problem posto mu je bila povecana otpornost.
Menjao sam i neki elko kod samog kola mislim da je oko 100 Mikrofarada.

[BD-electronic]

I naravno u naslovu napisati rešeno.

Evo ovaj put ću ja a za ubuduće kolega molio bih te da sam to uradiš u prvom postu izmjeniš naslov tj. dodaš (REŠENO)

[chellawy]

evo da malo potpunim ovu temu :

1. dioda ZD401 crkava zbog lose mreze, tacnije zameniti C910 (10uF 100V) , C912 (47uF 100V) trimera R901 1k, otpor R907 1k8, probija dioda ZD401 pri ukljucenu tv-a i odmah pocinje da gori otpor R425 2,2oma 3W

2. kada je sprzen TDA1904 (ili TDA1905) obicno strada i Q401 2SD400

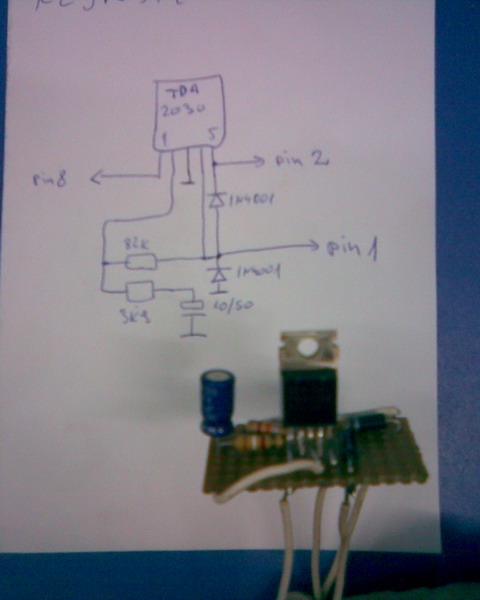

zamena je 2SD1207 a ako nemate pri ruci TDA1904 kao recimo ja jutros a nezelite da trosite vreme i pare za nabavku istog evo slika male prepravke . Radi odlicno testirao sam ceo dan

3. ako vam bezi sa kanala ton i slika kada je u normalnom rezimu rada a kada ukljucite preset mode onda je ok, onda je potrebno pokusati dostelovati zavojnicu T101 za AFC


mozda nekom zatreba mada mrzim da radim ovaj model ali eto ova stranka pristala na extra cenu sva sreca pa ima stvarno dobar ekran inace ne bi se mucio oko njega ni minute ....

[chellawy]

evo da jos upotpunim ovu temu:

4. slika vidno nazubljena
**** zameniti C439
5. Nakon vise sati rada slika pocne da se skuplja po vertikali i malo po horizontali a pogotovo u scenama sa naglim promenama svetlosti. Merenjem ustanovljeno da naponi mreze padaju.
*** zameniti Q902 (2sb774) ja sam stavio 2sa564 i radi odlicno
inace tranzistor koji pravi problem je cak i merenjem analognim instrumentom pokazivao provodnost u smeru emiter -baza, i emiter-kolektor
sto me je prosto iznenadilo da mreza nije rekla BOOOOMMM

P.S. mozda moze i TIPs tema za ovu sasiju iako je stariji model ali jos uvek ih ima jer su im ekrani dobri

[julijan57]

ne mogu otvoriti ovu semu za grand super,a ne znam od koliko volti je ova zenerica zd401_Molio bih nekog za odgovor.Hvala.

[alexa_pg]

ZD401 12V 1W
