TV NEO TV1400SB Chassis HD36A2PCB - Brujanje (RESENO)

[milan]

Sema od HL13-M koju ja imam nema nista sto pocinje na 3.
Iz kog okruzenja ti je taj C305.
Kog tipa su mu AV prikljuci.

[gapostolski]

Dali ti bruji i kada uzmes audio out sa skart prikljucka (proveri ga sa nekim kasetofonom,pojacalom ili sl.da bi ustanovio dali ti zuji iz mf dela sto je najverojatnije,ili zuji iz nf dela)

[mag2000]

C305 je neposredno uz VN trafo ima ih jos nekoliko sto se tice prikljucaka u pitanju su cincevi 3 sa strane i 6 nazad.trnutno sam na poslu pa ne mogu nista da probam.Sema je vrlo cudna jer ne odgovara ni jenoj koju ja posedujem a da ima veze sa kinezima.Evo jednog od primera,kolo LA76810A obicno na pinu1(audio out) ima kondezatore a na ovoj sasiji sa pina1 ovog kola krecu dva otpornika i to R114 od 10K i R115 od 1k.Inace mrezni trafo ove sasije je BCK-28-49-01-99 a vn je BSC-25-T1010A.

[tom]

Nije na odmet malo iskustva sa SAN20BRC

[Vojvoda]

U tvom slučaju brum potiče iz MF stepena, jer kako kažeš kad je ekran plav tj. nema signala onda nema ni bruma. Savet je da otkačiš sa MF stepena tonski izlaz ka NF stepenu pa proveriš na taj način jeli brum u MF ili u NF stepenu.
Još jednu stvar svi zaboravljamo, retko se dešava, ali... Moguć izvor bruma može biti i sam procesor ili nešto oko njega pa da preko linije kojom kontroliše volume "ubaci" brum na TDA2003.
Probaj i ovo, Zaboravi na merenje elkosa i menjaj redom sve koji vrše bilo kakvu filtraciju napona u TV-u. Kreni od onih na nižim naponima kako iz mreže tako i iza VN trafoa.
Još jedan savet, proveri da li su sve mase na ploči međusobno u spoju osim naravno mase u primaru mreže, a možeš ih i prevezati žicama probe radi. Ako nisu sve mase na istom potencijalu to takođe može biti razlog ovog kvara.
Duhovi su to...

[milan]

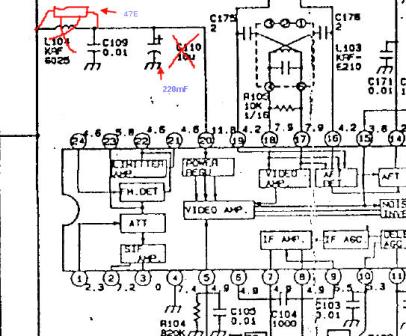

Na chassis koju spominjes to igleda ovako.Kod tebe je to drugacije.
Pin 8 je napajanje, jel tu uradjeno kako treba?

[mag2000]

Isecak ove seme odgovara semi HL13M koju i ja imam ovo pisem jer sam u medjuvremenu kontaktirao bugarski sajt i dobio ovaj odgovor ali ih bas ne razumem pa napisite sta vi mislite o ovome.
Те така са си произведени. Прекарайте един проводник от масата на импулсния траф до масата на LA76810. И сменете съпротивлението 2.2ом в обратната връзка на 2003 с примерно 4.7 или 6.8ом.

[Vojvoda]

Bugarin kaže ono što sam ti ja i savetovao a to je da prevežeš žicom masu između VN trafoa i LA76810 i da na TDA2003 u povratnoj sprezi umesto otpora od 2.2 oma staviš 4.7 ili 6.8 oma.

[rubin_miki]

Те така са си произведени. Прекарайте един проводник от масата на импулсния траф до масата на LA76810. И сменете съпротивлението 2.2ом в обратната връзка на 2003 с примерно 4.7 или 6.8ом.[/color]

oni su si tako proizvedeni..prevezite provodnikom (zicom) sa mase impulsnog trafoa do mase LA76810..i promenite 2.2om u povratnoj vezi na (tda)2003 sa pravilnog 4.7 ili 6.8om..
bukvalno ako oces..

[mag2000]

Evo upravo zavrsih rabotu.Salu na stranu kvar je otklonjen.Zicom od 1.5mm2 prespojio sam masu VN trafoa sa masom mreznog trafoa i sve to zajedno sa pinovima 33 i 41 LA76810A pa odatle na masu tjunera.Takodje sam zamenio otpornik R611 2,2oma sa otpornikom 5.6 oma.Brum je u potpunosti uklonjen.Veliko hvala svim kolegama na savetima i iskrenoj saradnji !!!

[Stolle]

E,odlično!
Trebaće to i meni kad počnu da dolaze ovi CROWN-i,koje sam naveo.
