TV WESTON CETRON IX - Oznaka FBT (RESENO)

[Joca]

Na sasiji ima oznaka NP84C14W
U mrezi ima tranzistor MN650
IC1101 M50432-551SP
IC1104 M50450-023P
IC201 HA11485BNT
IC501 HA51338SP-3
Dali neko ima semu ili oznaku sasije potrbna mi je oznaka FBTa
T761 vide se samo brojevi 2434 ostali deo je odcepljen od etikete
Tv je proizveden u Indiji ima Tonski izlazni trafo mozda se neko seti po tome

[tom]

Ako ima i ove komponente to moze biti Hitachi Fujian HFC-2014BR sas HFS-1
Q901=MN650
CP901=HM9204A
IC681=upc1378H

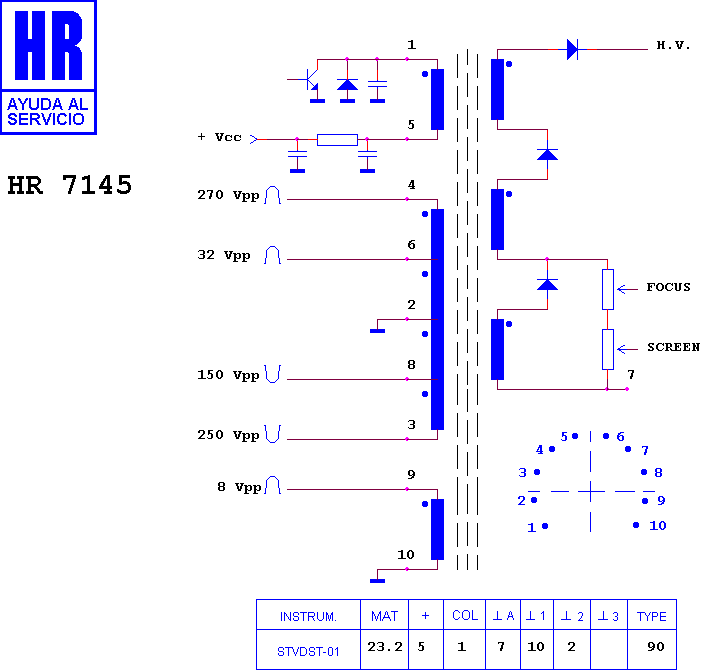

FBT=T761=2434853H=HR7145
Uporedi prema postojecim

[Stolle]

IC501 HA51338SP je valjda M a ne HA

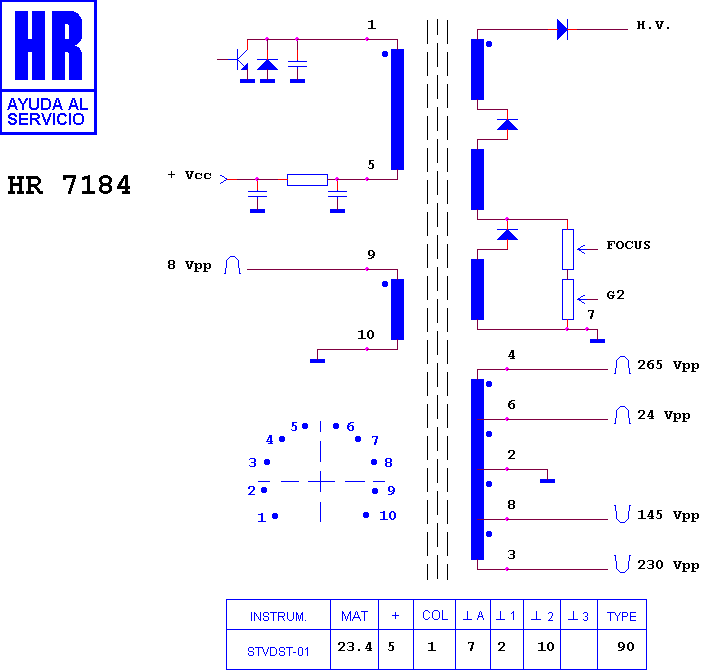

Ja sam zapisao da je FBT 2434272 a to je HR7184.
Izgleda isto.

[Joca]

Nasao sam jednu sasiju od Hitachija Chasis HSF-1B 90% se poklapa sa ovim Westonom jedino nema IC1101 Trafo je BSC-25-09F a ispod su oznake 2434853A kao sto je kolega Tom napisao .
Ometrom se sve poklapa stavio sam ga na susenje posto duze stoji
nakon susenja stavljam ga u TV pa cemo da vidimo rezultate.

[tom]

Trafo je BSC-25-09F a ispod su oznake 2434853A .

Pazi za ovaj broj sa A treba da odgovara HR8799. Razlika je u naponu koji ide na vertikalu .Zato obrati paznju koji ti je IC na vertikali vidi datasheet jer ode vert IC

[Joca]

Trafo sam stavio i radi sto se tice napona za vertikalu malo je manji
slika suzena oko 1cm korigovao sam trimerom bolja varijanta nego da je veci nema nikakvih izoblicenja ostavicu ga da radi par sati da ga dobro proverim pre nego ga odnesu.


Sto se tice IC501 HA51338SP-3=M51338BSP hvala na pomoci zakljucujem temu TV resen.
