TV ARISTONA 63TA5211/03 Chassis GR22AA - ("Reseno"-odustali)

[SaleSk]

TV ARISTONA sasija GR2.2AA, klasika philips....Problem je nastao u sred rada...Tv je dobio raster sa povratnim linijama i ugasio se... Kada se startuje, slika je suzena po 5-6 cm odozgo i odozdo blank sa povratnim linijama i za nekoliko sekundi se ugasi...Smanjio sam screen da bi mogao da merim i da vidim u cemu je problem....Sumnjam na neispravnost TDA4680....Nemam da probam, pa pre nego sto ga kupim, imate li neku ideju sta bi jos moglo da bude uzrok....Naponi svi Ok....Sem na RGB topove...naponi snizeni na 35 V...tranzistori provereni i svi su Ok...kada odstekam kabl koj dolazi na RGB sa osnovne ploce pored TDA4680, onda na svim topovima dobijem napon od 180 V...

* Imam TDA 4686....Dali moze da menja TDA 4686...Probao sam ne desava se nista ali nisam siguran ni dali je onaj ispravan pa i zato pitam....

[kisko]

Izmeri napone na 20,22,24 pinu i ako su veliki menjaj TDA4680,on je taj što keca naše koke

[SaleSk]

Svi su po 5 V....a na semi pise 2,9; 3,1 i 3,2....
Na ulazu TDA 4680 gde je i RGB matrica (pin 6,7 i nemam napon...po semi bi trebalo da je oko 2,9V....kada raskacim te pinove onda se napon digne na oko 2,5 sto bi trebalo da je ok...ustvari da je veoma moguce da nevalja TDA...

...Tv je stendbaj za sada dok ne nabavim TDA pa cemo videti...
Ako neko ima jos neku ideju---dobrodosla...
Hvala

[kisko]

100% je do njega ako su naponi na izlazu signala veći,zato sam te i pitao.On je u kuršlusu i zato ti i obara napone na ulazu...

[SaleSk]

Promenio sam TDA 4680....Naponim po semi su sada OK...Sve je kako treba...Ali slika i dalje ostaje ista...E sada ima jos neki problem.....Na izlaznim pinovima 20, 22, 24, je 2,9 koliko treba da bude, na ulaznim isto....trenutno nemam ideju...zbunjen i blokiran...
Napon na katodama isto tako normalan...135 v.....pre nego sto sam promenio cip je bio oko 30...znaci definitivno nije bio dobar....TV ima jos neku zajebanciju.... :zid: nisam pametan ne radi mi mozak..:zid:
Sada me muci RGB...Mada sam sve trandze premerio i sve su Ok...

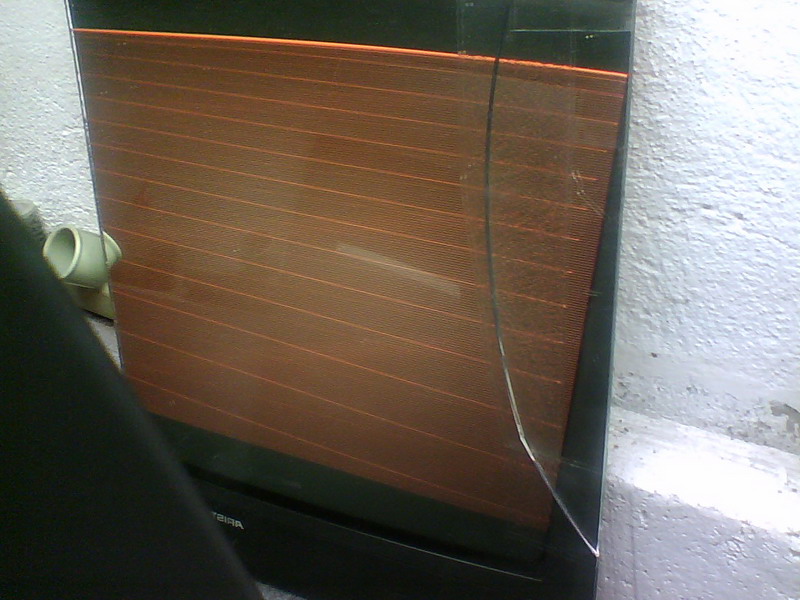

Ovako izgleda stanje...

[kisko]

Pogledaj ti da nije zvekno otpornik za 200V u medjuvremenu (6R8) i otpornike za crvenu,da nije neki promenio vrednost a evo ti i jedan link moždaima nešto pametno ovde

[nec]

Pre toga sam napisao post o zamenu tranza ali kad sam procitao(opet i opet )da su naponi na RGB dobri obrisao sam ga e sad koliko sam razumeo slika je i dalje suzena pa jedan predlog da malo proveris vertikalu (npr zamenu IC-a elko-si i dr) sto ne bi bilo na odmet. Isto kod Telefunkena ima tranzistor za 12V na CRT ploci BC858 kod probijanja dobija istu ovakvu sliku (cisto kao ideju)

[SaleSk]

Vertikala je sa tranzistorima na ovu sasiju a o/w je na RGB-u..
Sve me nekako buni o/w...mada....
A citao sam poprilicno literature o ovoj sasiji...jedna je od ruznijih filipsovih :)
A i malo me sada buni to sto kada upalim TV lampica trepti kao da hoce da se ukljuci zastita ali posle 5 sekundi predje u zeleno..i tv "proradi"...

[nec]

tranzistor za 12V na CRT ploci BC858 kod probijanja dobija istu ovakvu sliku (cisto kao ideju)

probaj ovo

[SaleSk]

Ma Sve sam probao i dzaba...Sve sam promenio...i Elektrolite i cipove i sve....Pocinjem da sumnjam da i onaj TDA 4680 koj sam kupio nevalja.....Sa starim slika onaj raster je prejak, naponi su na izlazu oko 5 V i tv ode u st.by, a sa ovim novim naponi su ok, slika nije tako sjajna, tv ne ide u st.by, ali led dioda celo vreme trepce.....Tako da pretopstavljam da i ovaj novi cip nevalja...ako uspem da nadjem od kolega za probu do ponedeljka ok, u suprotnom vracam TV...i onako sam izgubio previse zivaca na ovom glupom kvaru...neisplati se muka......

[Majstor Duja]

Sale, ja sam imao isti sex i na kraju je bio neki bc na plocici crt-a, zameni ih ako vec nisi....poz

[SaleSk]

Pored TDA 4680, promenio sam i TDA 4565, TDA4661, TDA4510, reko svi su u toj liniji pa da ne ispadne marfi, onda na plocici katodne cevi sam prvo merio pa promenio BC548, pa BF422, svaki R,B i G kanal sam posebno razvojio, da ne bi menjao sve delove i to proverio i nece i nece i nece....Elkice sam sve promenio u sekundaru, mada sam ih menjao prosle godine kada mi je isti TV bio na servisu, reko ajde kvalitet nije bas nesto, a da ne pricam sta sam sve proverio ...i sve mi se cini da nevalja opet TDA 4680....

Trebao sam da sunem jednu od jutros da razbijem maler


....................

I pored TDA 4680 verovatno da nevalja i TMP....Procesor.....
Tako da i ja odustajem, a i musterija je odustala od popravke pa tako da cu da smatram "RESENIM"
