TV SONY KV29FX20D Chassis FE1A - Mreza (REŠENO)

[sdb]

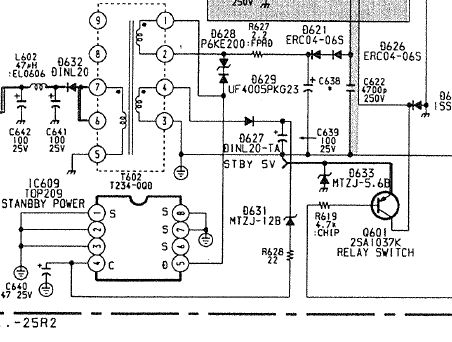

tv sony kv29fx20d šasija fe1a-ne radi ništa.crkao je osigurač,strf66554 i dioda d629 tj.ova dioda je u prekidu.ono što mene muči je koja je ovo dioda.na samoj dioda piše oznaka t02 dok na šemi piše STOĐ200.pošto nisam sklon da eksperimentišem sa mrežom trebale bi mi karakteristike ove diode ili koja je zamena.što se tiče toga da li je još nešto crklo sem ovog iskreno rečeno nisam proveravao dok ne nađem koja je ovo dioda mada mogu da pretpostavim da je crkao i ic top209 ali o tom potom.
unapred hvala.

[Stolle]

Još jedna:

[sdb]

odlično Stolle čini mi se da će ovo da reši problem.
hvala.

[nec]

odlično Stolle čini mi se da će ovo da reši problem.
hvala.

i sta sad zatvorio si temu (kako je neko od kolega napisao nije problem naci semu) napisi sta si zamenio sta si radio dali je TV proradio mozda ce nekome zatrebati (pa forum je i zato da pomogne nekom a ne da razmenjujemo seme)

[sdb]

napisao bih ja šta sam uradio sa tv-om ali ga još nisam uradio a i nije mi baš toliko ni hitno,jer tv se nalazi u mojoj spavaćoj sobi tako da ću ga uzeti za koji dan kad raščistim gužvu.što se mene lično tiče ja mogu da se vratim na ovu temu kad ga budem uradio i da prenesem svoje iskustvo u popravci ovog tv-a.

[sdb]

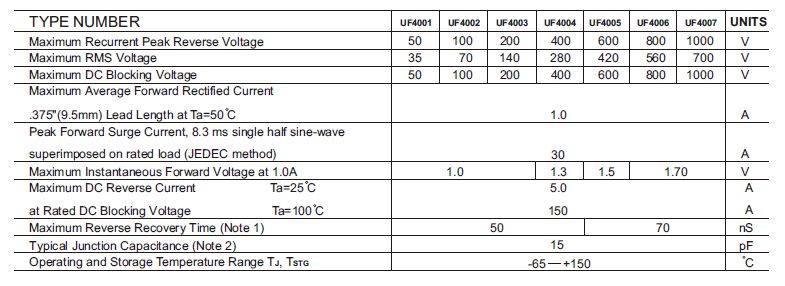

e pa moja iskustva u vezi popravke ovog tv-a očigledno nisu baš najsjajnija.dakle da ponovim - crkao je osigurač,STRF6654 i dioda D629.zahvaljujući stolletu stavio sam diodu uf4005 i preventivno promenio ic TOP209,nikad se ne zna.mada šanse da je crkao TOP209 su male jer D629 nije bila u kratkom spoju već u prekidu.upalio sam tv i ništa.nema ni standby lampicu niti crkava osigurač.nema ni napona na mrežnom elku jer ne uključuje relej RY601.da bi taj relej uključio treba mu,između ostalog,5v na emiter od Q601,a tih 5v opet dobija IC608 a taj napon za rad Q608 dobija od D632.na D632 napon se kreće u rasponu od 0.66v do 1.3v znači nedovoljno za normalan rad.prvo što sam uradio je da izvadim IC608 da bih video da li se napon menja bez opterećenja.na ovaj način sam takođe isključio i IC607.napon na D632 je ostao potpuno isti.sad da ne bih dužio šta sam radio korak po korak navešću samo šta sam menjao.dakle menjao sam D632 - bez promene,potom sam menjao C641 i C642 - bez promene.potom sam menjao D627 i D631 kao i C639 - bez promene.jedinu nepravilnost koju sam primetio je da kada palim tv na D627 imam 7 do 8v i u roku od 15-20sek. napon se popne do 12v.takođe da napomenem napon na 5 nožici ic TOP209 je 300v dok je napon na 4 nožici 5-5.3v.e sad ako neko ima neku ideju šta dalje to bi bilo odlično.

[Stolle]

Nisam siguran kako radi mreža TOP209 bez opterećenja.Otkači nju a dovedi napon 5V sa strane,neki mali trafo,stabilizator 5V,da se uveriš da li je problem u mreži ili na liniji +5V.

[sdb]

pa doveo sam mu 5v i desilo se to da tv i dalje neće da upali već je upalio stand by lampicu i počeo da blinka 2 puta.koliko sam pročitao samodijagnostiku za ovu šasiju ovo blinkanje standby lampice označava "protection circuit trip" što je poprilično širok pojam.ovo znači da me čeka J A K O puno merenja pre nego što nađem kvar.

[sdb]

e pa neke stvari mi i nisu baš najjasnije ovde.kao što sam rekao doveo sam mu 5v na 3-ću nožicu od IC608 i standby lampica se samo pali po 2 puta i ništa više,bez visokog napona i bez da pali relej.ugasio sam tv da premerim omski Q601 koji se pokazao da je ok.kada sam ga ponovo upalio,bez ispravljača (5v),tv je počeo normalno da radi!pomislio sam da možda Q601 termički ne valja jer sam njega skidao da ga premerim pa sam ga preventivno promenio.u svakom slučaju tv radi sasvim normalno.dokle će da traje taj užitak - ko to zna.bitno je da radi.svejedno hvala na savetima.pozzz...

"PONOVO RADI BIOSKOP!!!"
