TV SHARP 70CS05S Chassis CS - Šareni raster

[Boban]

FIRMA:Sharp
MODEL:70CS-05S
CHASSIS:CS
PCB:F7185BMN6
MCU:SAB-C502 + ST6210BM
EEPROM:
VERTIKALA:BA10393 + tr
AUDIO:MSP3410
VIDEO:TDA8375AH
SMPS:2SK2605+...
FBT:40330-28
TUNER:HTP210S/K
KVAR:Šaren raster

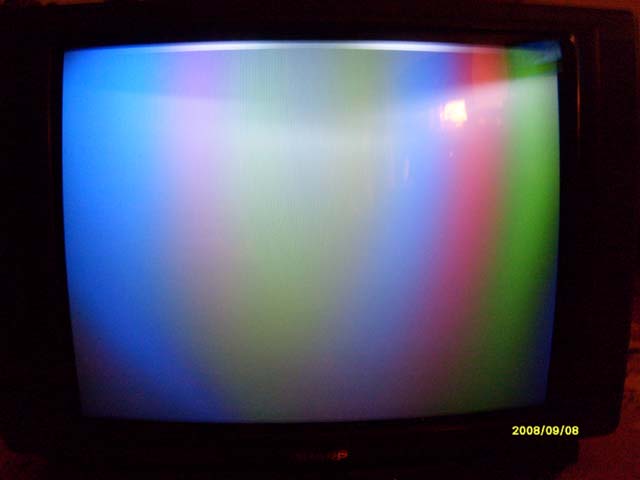

OPIS KVARA:TV je došo sa hor. linijom u gornjoj polovini. Posle čeprkanja po vertikali i E/W dobio sam raster kao na slici. TV je već bio dosta raskopan, naponi su uglavnom ok, osim onih za vertikalu koji su 11V, -13.9V i 40V umesto 13, -13 i 45. Kalem L501 se nenormalno greje pa ne smem da ga pustim duže od 1-2min. Nema OSD, mada reaguje na P+, P-. Ne pamtim da sam video skoro ovako nešto, da li je moguće da ne valja ekran (Philips A66EAK071X11)?

[nec]

ekran nije problem je u vertikalnom stepenu (tranz. i elkose ...)

[stojkePN]

Bio je jedan tv ovde na forumu sa ovako sarenim ekranom i problem je bio u ekranu.Ako se dobro secam tv je bio pao sa police

[Boban]

Sad sam probao drugi ekran i isto s....

[stojkePN]

http://pro-radio.ru/repair/4238/

Gledajuci po nekim forumima mogo bi da bude do dampa sto mi je malo cudno Sta si menjao u vertikali

[alexa_pg]

ekran nije problem je u vertikalnom stepenu

Istog sam misljenja. Greska je u vert. stepenu. TV ima horizontalnu liniju koja je "pobegla" izvan ekrana i samo se vidi njen odsjaj.

[vladan80]

Izmeri otklonsku, tranzistore u vertikali i probaj BA10393!

[dzafer]

misljenja sam da je greska iz vertikale
imao sam na jednoj " Biri " skoro iste simptome a bilo je explodiralo ic LA78041 koje radi u tom stepenu pozabavi se oko vertikale

[Boban]

Otklonska nije probo sam drugi ekran (filips 59cm) komplet s otklonskom, a ovo sam našao od onog španca:
"*No hay vertical, tan solo un efecto "Rainbow" (arco iris) en la pantalla. Hay que comprobar (y rezar un poco) para que sea uno o los dos fusibles (con forma cilindrica) que alimenta la tension de + y - 13 V, y que estan en la parte posterior del chasis, (cogen tension de C616 y C618 respectivamente). Si en la parte superior la imagen es más clara, entonces cambiar C512 y C517 del circuito de vertical."
Pretpostavljam da je to to kolko se razumem u španski, nažalost je i kolega pre mene sve to uredno zamenio,jedino ovaj operacioni, probaću sa LM393 za probu

[nec]

tako je kad vishe verujesh Spancima nego nama vishe radis a dobijas iste rezulttate( sta da kazem vertikala 99,00001%) sa ovog podrucja tri majstora vrede kao ceo servis iz Zapada (necu nikog da uvredim nego kako se mi mucimo, a oni samo menjaju gotove plocke i posle bili dobri majstori ) pa ti vidi sad

[majstorr]

Imao sam na jedan Neo sasija M35 isto ovakvu sliku,reseno je zamenom integralca u vertikali.To sto ti simetricni naponi za napajanje vertikale nisu simetricni moze da bude do splittrafoa.Ja sam ovaj problem resavao tako sto namotam preko ferita po nekoliko navojaka izolovane zice punog preseka i dobijem tacne napone za vertikalu,naravno odsecem veze da se naponi iz trafoa otkace.

[nessha]

tako je kad vishe verujesh Spancima nego nama vishe radis a dobijas iste rezulttate( sta da kazem vertikala 99,00001%) sa ovog podrucja tri majstora vrede kao ceo servis iz Zapada (necu nikog da uvredim nego kako se mi mucimo, a oni samo menjaju gotove plocke i posle bili dobri majstori ) pa ti vidi sad

Slazem se 101% !
Inace kod sharpa CS sashije ovo je skoro tipicna greska...SMD tranzistori u vertikali...a vrlo cesto znaju da zezaju i SMD-ovi u tonskom izlazu ! Sve u svemu ovaj shit od sharpa cesto muku muci sa SMD komponentama... a kako i ne bi kad je skoro ceo SMD-u !

[Boban]

Eh pa naravno da je vertikala, samo je to kod ovog španskog sharpa to širok pojam. Celu sam je prekopao menjao tranzistore elektrolite, BA, i badava napon na izlazu iz komparatora (BA10393) je stalno negativan pa je izlazni tr Q507 konstantno provodan i šalje otklonskoj jednosmeran napon pa se zato i L501 greje. Za sad nemam živaca da se ebavam s njim a i pošto je od prijatelja, staviću mu TDA8350, kad dodjem do vremena, da ga rešim kako valja jednom za svagda. Ovako i da se popravi pitanje je kad će opet

[nessha]

Jest" vala pitanje do kada ce ! Kod tog Sharpa CS nikad nisi nacisto sa ova dva (SMD) izlazna stepena: vertikala i audio !
