TV SAMSUNG CW29M066VGXXEC Chassis K55A1 - Slika (RESENO)

[Japanac]

FIRMA:Samsung
MODEL:CW29M066VGXXEC
CHASSIS:sasija K55A-1
PCB:
MCU:SDA555X
EEPROM:A51DC
VERTIKALA:LA7845
AUDIO:TDA7269
VIDEO:
SMPS:5Q1265RT
FBT:
TUNER:TCPW3001PD18A(S)
KVAR:

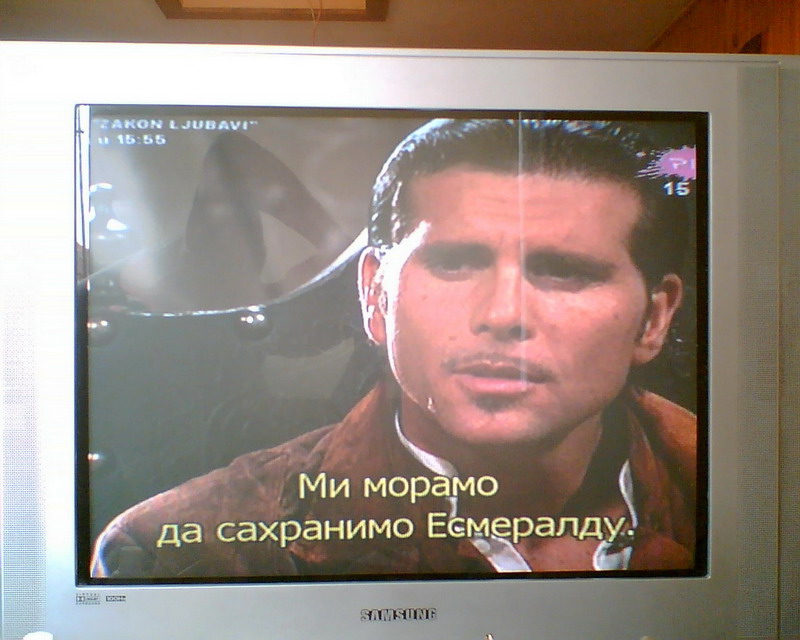

OPIS KVARA Horizontalno rasirena slika.Jel imao neko ovakav slucaj sa ovom sasijom?

[toce]

Jesi li probao sa drugi damp i napisi malo opsirnije sta si radio sta si merio , menjao

[Japanac]

Nisam probao drugi dump,jel ima neko za ovu sasiju.Iscitao sam sadrzaj sa eproma koji sam skinuo sa sasije

[Stolle]

Evo,nisu provereni:
Mada,biće tu da nije do dampa.Moraćeš proveriti E/W.

[Stolle]

Ne šalji damp dok TV nije popravljen!Tek kad sve bude sređeno,onda šalji.Da bi bio sigurno dobar.

[Japanac]

OK,Da li bi se moglo u servis modu malo suziti slika horizontalno?.Izmenjao sam u O/W i horizontali elektrolite ali ista stvar,ostaje mi da zamenim kolo KA393 pa da vidim da li ce se popraviti stanje

[Stolle]

Moraš rešiti kvar.Blokove i zavojnice u E/W obavezno proveri-menjaj.

[servis tim]

nemoj menjati kolo KA393 jer to nema vrska sta ti je slika prosirena nego menjaj C4065 i C4035 i sve ce biti ok ovaj problem je cesti na ovim sasijama od samsung.pozdrav

[Japanac]

Ok,ali gde se nalaze C4065 i C4035 ?.Ja ih nisam nasao na ovoj sasiji ili mi je promaklo.Evo seme za taj TV viewtopic.php?f=4&t=219&p=73765#p73765

[nec]

a u kakvom stanju su damper diode D414 (probaj zameniti )

[Japanac]

Problem je bio u C425 100n 400v,njegovom zamenom sve je OK.Pozdrav svima i hvala na sugestijama
Tako da onaj damp sto sam poslao je ispravan!
