TV MELECTRONIC PP5500 - Crna slika

[stojkePN]

Hvala na savetima.Nisam bio pri vremenu pa ga nisam pogledao.Trebao bi danas ako stignem

[stojkePN]

Ekran je : HITACHI A51JFC61X (H)

Zamenio sam ukupno 25 elektrolita i ponasa se isto.
Otkacio sam sve varnicnike na CRT-u i nema poboljsanja.
Izvadio sam 2 tranzisora za B i R a ostavio sam G i nema poboljsanja osim sto fale normano 2 boje
Neznam sto se gasi tv kada mu na prednji panel smanjim osvetljenje na minimum i nece da upali dok ga malo nepojacam ?
Na CRT imam 180v

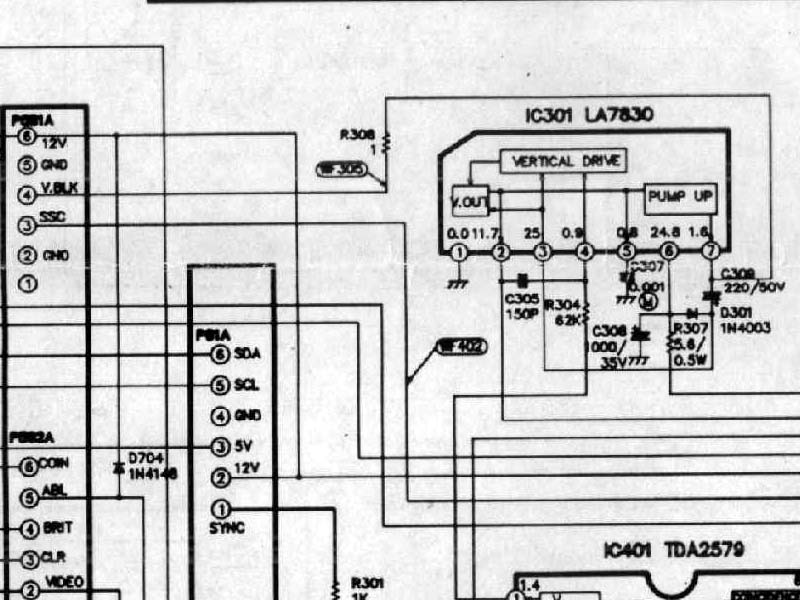

LA7830 naponi (u zagradi su naponi po semi):

PIN 1 GND

PIN 2 12V (11.7v)

PIN 3 23.9v (25v)

PIN 4 0.83v (0.9v)

PIN 5 0.70-0.90v varira (0.8v)

PIN 6 24.4v (24.8v)

PIN 7 0.3v (1.6v)


Naponi na konektoru CRT-a (u zagradi su naponi po semi) :

PIN 1 5.25v

PIN 2 0.40v

PIN 3 1.36v (5v)

PIN 4 2.45v

PIN 5 1.58 (4.9v)

PIN 6 1.61v

PIN 7 3.50v (4.6v)

PIN 8 2.60v

PIN 9 GND

PIN 10 11.92v (12v)


Videcu da zamenim LA7830 i da jos malo iskontrolisem.

[stojkePN]

Da nema foruma ne bih se ni setio sta sam sve radio na ovom tv-u

Odavno je bilo ... musterija odustao od popravke i ostavio mi je tv za delove. Sad mi je dosao pod ruku (rasciscavam lom) i probao sam na drugi ekran i ponasa se isto sto znaci da ekran nije u pitanju

Znaci nije ekran, nije vertikala, nisu tranzistori za RGB, nisu elektoliti....

[ljube]

"Znaci nije ekran, nije vertikala, nisu tranzistori za RGB, nisu elektoliti...."

ostaje da zamjenis vn trafo

[stojkePN]

ok videcu da nabudzim nesto

[chellawy]

stojke
uf kako se nisam ranije skoncetrisao da vidim opis kvara

imao sam slicnih simptoma kao sto je ovaj tvoj i problem mi je bio TDA8362 znaci video stepen u njemu
Tako da pogledaj koji ti je procesor od tih koje si naveo zaduzen za obradu video signala, pretresi sve oko njega a najlakse za probu menjaj njega pa onda dalje...

cenim kako ti upravo on pravi taj problem
ako sam u pravu dodjes mi caj sa rumom

[Marko Enter]

Meni mirese ovo na kvar VN trafo-a :) a prvo probaj ovo sto ti kaze celawi


pozdrav Marko

[stojkePN]

To bi znaci mogao da bude TEA5031.Sinoc kada sam ga otvorio na ploci chroma jedan integral koji je na podnoziju se grejao ali nisam obracao paznju samo sam ga pipnuo prstom.Naj verovatnije je ovaj TEA5031.Videcu da zamenim da vidim sta se desava.

[stojkePN]

Naj verovatnije je TEA5031 ili nesto oko njega.Jer cim predjem prstom preko nozica od 15-28 on dobije normalnu sliku i tako par minuta i ode u crno i ponovo samo prstom predjem preko nozica i on odmah povrati sliku

[tom]

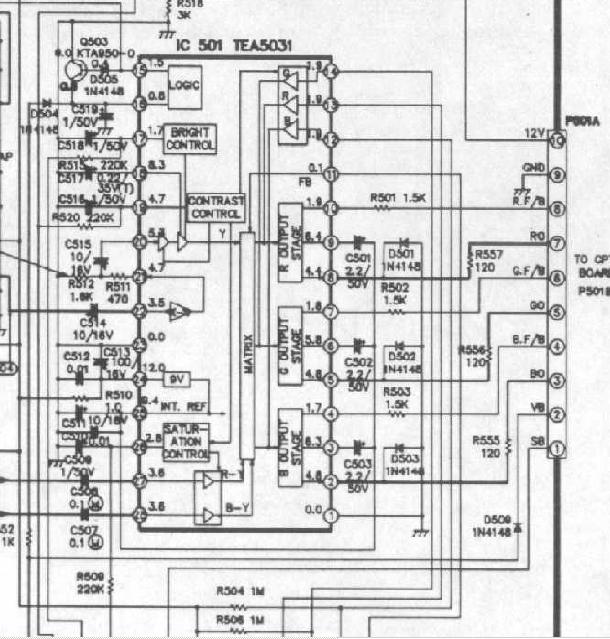

Na izvod 19 (contrast control) od TEA5031 dovedi spoljasni napon od oko 3,5V...
Proveri ABL...

[stojkePN]

Izmenjao sam elektolite na Chroma ploci i nisma dobio poboljsanje a mislio sam da prstom stvorim kapacitet pa zbog toga proradi.Sto se tice ABL kad ga otkacim slika dodje odmah ali naravno nemoze da se podesi.Sad cu probati sa naponom od 3.5v

[stojkePN]

Na izvod 19 (contrast control) od TEA5031 dovedi spoljasni napon od oko 3,5V...
Proveri ABL...

Doveo sam spoljasni napon tj. uzeo sam sa stabilizatora 7805 i otpornika od 1K. na ABL 19 nozica.
Tv radi vec 1h i nema da slika ponovo ode u crno ili da se gubi.Jedino sto i dalje ostaju crte pri vrhu ekrana koje sam uslika i postavio na prvoj stranici.Da li da trazim integral ili problem moze da bude u ABL liniji

Da napomenem sto sam opisao pre da se Tv gasi kada se osvetljenje na prednjoj ploci pojaca na maksimum i da nece daljinac da reaguje problem je bio u tome sto je neko pre mene izmesao konektore za osvetljenje , IR i zvucnik

[nec]

sad probaj sa daljinskim (da slicajno nije kontrast na min. ) dali imas regulaciju napona

[stojkePN]

sad probaj sa daljinskim (da slicajno nije kontrast na min. ) dali imas regulaciju napona

Na daljinski ima samo za svetlo i za boju i to reaguje.Mozda me nisi razumeo ali sad ima dobru sliku ali kroz sliku ima one crte pri vrhu ekrana :hmhm:
