TV EI B20 ili B30 - Povezivanje tjunera (RESENO)

Post napisao vasevase » 22 Apr 2009, 17:01

dali neko zna kako da povezem univerzalni tjuner sa hiperband na ei tv .
na tjunerot ima oznake tecc2989va24a
PIN1 BU
PIN2 BT
PIN3 BH
PIN4 AGC
PIN5 BL
PIN6 AFC
PIN7 BM
PIN8 IF
sta od ovix pinova je band 1 band 3 uhf 12+ varikap mf arp iafc kade da priklucam
Vrh
Avatar
RC1
_
_
Postovi: 1
Pridružen: 13 Apr 2009, 17:29
Location: Bulgaria
Specialty: consumer

Re: tv ei b 20 ili b30 problem sa tjunerom

Post napisao RC1 » 22 Apr 2009, 17:35

PIN1 BU -> uhf
PIN2 BT -> varikap
PIN3 BH -> band 3
PIN4 AGC
PIN5 BL -> band 1
PIN6 AFC
PIN7 BM -> 12+
PIN8 IF -> out IF
Vrh
vasevase
_
_
Postovi: 7
Pridružen: 17 Apr 2009, 14:42
Location: skopje
Specialty: tv

Re: tv ei b 20 ili b30 problem sa tjunerom

Post napisao vasevase » 22 Apr 2009, 17:44

moze malce po detalno za afc i agc i dali out if ti je mf
Vrh
Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: tv ei b 20 ili b30 problem sa tjunerom

Post napisao Stolle » 22 Apr 2009, 18:34

Šta tu ima nejasno,pišeš da si serviser?

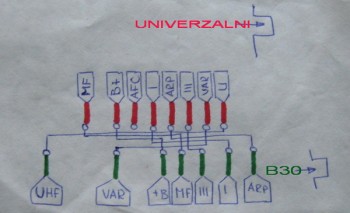

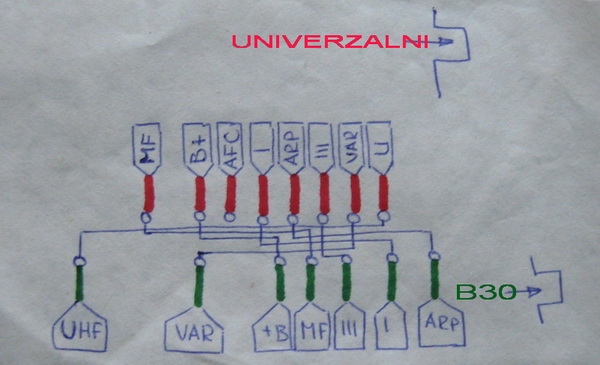

Ovo će valjda biti jasno:
Prilog
B30 UNI.jpg
"29 poslednjih dana u mesecu je najteže"
Vrh
vasevase
_
_
Postovi: 7
Pridružen: 17 Apr 2009, 14:42
Location: skopje
Specialty: tv

Re: tv ei b 20 ili b30 problem sa tjunerom

Post napisao vasevase » 22 Apr 2009, 22:35

fala mnogu zavsiv rabota
Vrh
Avatar
toce
gx
gx
Postovi: 2288
Pridružen: 25 Apr 2007, 22:41
Location: Makedonija

Re: tv ei b 20 ili b30 problem sa tjunerom

Post napisao toce » 23 Apr 2009, 01:22

Napisi vo prviot post (RESENO) kaj so ti e napisan naslovot tv ei b 20 ili b30 problem sa tjunerom (RESENO)
TOCE
Vrh
Avatar
SaleSk
___
___
Postovi: 656
Pridružen: 04 Nov 2006, 21:08
Location: Skopje
Warranty service: Siemens, Konica Minolta, Kodak, B Braun, Dade Behring, Johnson & Johnson, Drew, TerumoBCT
Kontakt:
Kontaktiraj člana SaleSk

Re: TV EI B20 ili B30 - Povezivanje tjunera (RESENO)

Post napisao SaleSk » 24 Apr 2009, 19:43

Cisto sumnjam da TV serviser nezna da prikaci tjuner na Niskom TV-u...Ali ajd...

Ubacicu jedan predlog....na novom postu... :pivopije:
Dusevni bolesnik nikada ne napada bez razloga. U tome se razlikuje od normalnih ljudi.
