TV CLASSE H2938A - mutna slika ( RJESENO )

[alexa_pg]

... stavicu 1n 2KV...

Slobodno ugradi taj, to ce da radi odlicno.

[Doe 123]

Gorio mali otpornicic moguce da je promjenio vrijednost kad je hladan pokazuje instrument 1140 oma kad ga ugrijem lemilicom 1500 oma ima oznaku na ploci R442 spojen je na neki mali tranzistor sa rednom oznakom na ploci V433 koji je spojen na jedan tranzistor na hladnjaku ima oznaku tranzistora 2SD1220 nema na semama nista pod tim rednim brojevima brojevima sta mislite kolika bi mogla biti vrijednost tog otpornika? Sa tog tranzistora je spojeno na mali pobudni trafoic koji je spojen na VN tranzistor

[Doe 123]

upratio sam gledajuci raspored elemenata na sasiji i na shemi za NEO TV2103TX PH02 da je to najvjerovatnije na shemi otpornik R432 4,7K spojen izmedju emitera jednog pnp i drugog kolektora drugog npn tranzistora na jednoj strani je to spojeno na trimer Vr432 preko otpornika R431 a na drugoj strani na zavojnicu L441 koja ima istu numeraciju kao kod mene na saiji ali to je za TV vekicine ekrana 21 a u mene je 29 ka ekran izgorjeli otpornik pokazuje od 1200-1900 oma e sad koliki bi trebao biti mogao bi probati sa 1200 oma sta mislite ?

[Stolle]

neki mali tranzistor

na jedan tranzistor na hladnjaku

jednog pnp

drugog npn tranzistora

Ne ide to tako. Sve što pomeneš, potrebno je da napišeš poziciju i oznaku da bi mogao da se da neki odgovor.
Koliko ukupno tranzistora imaš u E/W delu? Pozicije i oznake.

[Doe 123]

ukupno dva jedan na sasijiima oznaku V433 redni broj 2sa1015 oznaka tranzistora na emiter mu je spojen R442 koji je gorio drugi kraj je spojen na tranzistor sa hladnjakom ima na sasiji redni broj V432 2SD2012 pokraj pobudnog trafoica redni broj T450 i posebno ima pobudni tranzistor koji je spojen na taj pobuni trafoic,uslikacu ja to poslje bas i taj dio na shemi izgleda da je to to samo nije oznaceno pod istim rednim brojevima na sasiji i shemi

[Doe 123]

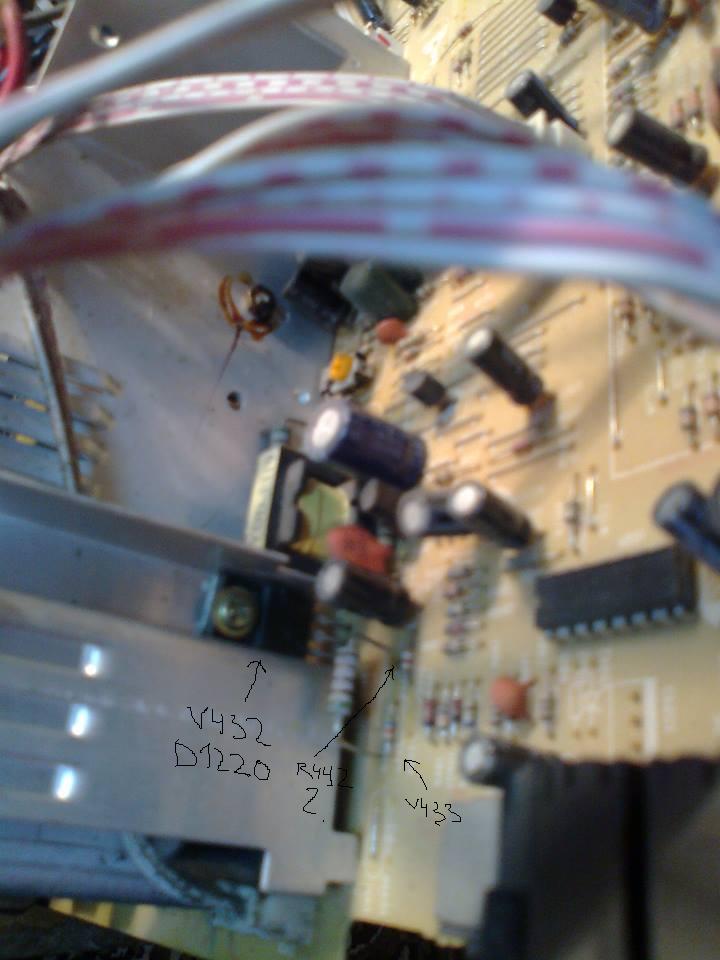

Evo slike sasije obiljezio sam bitne komponente ako moze sta pomoci,ako mozete samo pogledajte dio sheme za NEO TV2103TX dio sa dva tranzistora gdje se nalaze tranzistori V431 i V 432,otpornik R432 izmedju emitera prvog i kolektora drugog bi mogao biti taj koji je kod mene gorio i ima na mojoj sasiji oznanu V442 brojevi komponenti se ne poklapaju ali izgleda da je to taj otpornik pise 4k7 ja izmjerio na svome koji je gorio 1200-1800 oma pa sad koliku vrijednost najbolje stavit za tv sa ekranom 29...

[Doe 123]

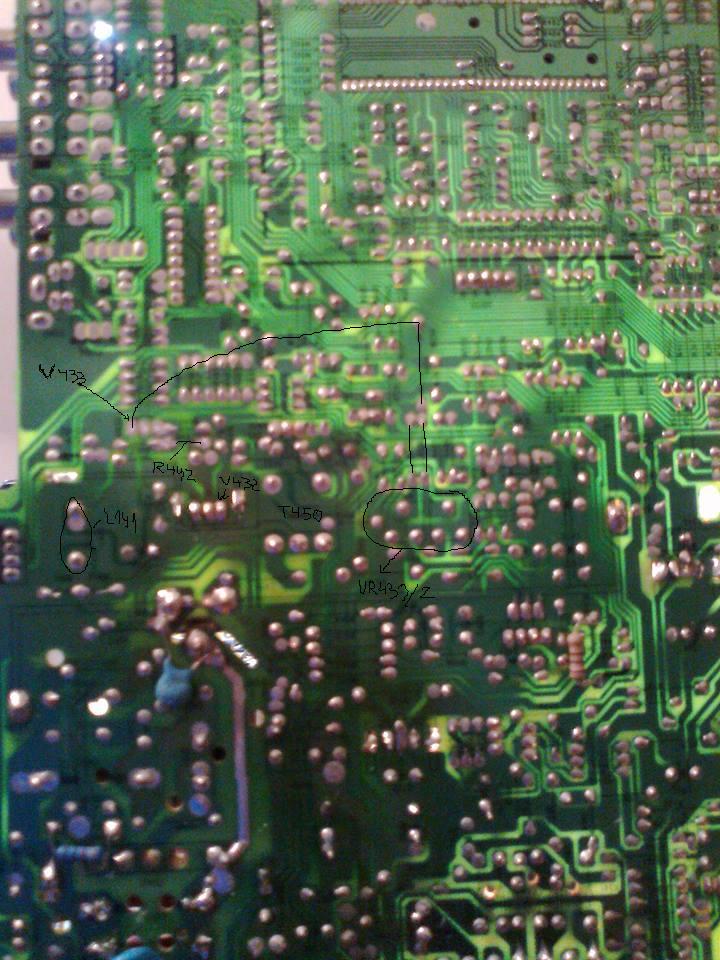

slika sasije odozgo...

[Doe 123]

Evo mene nisam vas zaboravio bolji ste od fejsa :) tv je proradio onaj otpornik sto je gorio tv radi i s njim i sa 1.2K ili 3.9K ali boje nevaljaju samo sam se nado da nije pal procesor ali je na svu srecu ipak ekran i to mozete mislit izgleda da je prilikom transporta ostecen fali komadic stakla pozadi izmedju iglica,probo sam sa 32-kom ekranom boje dobre pa sam siguran da je do ekrana,mozda im je ispo,ali je nevolja u tome sto nemam 29 incni ekran,vise se koriste 28-ce imam dvije,tesko da cu naci ga uopste i tu su problemi kao sto znate ako otklonska orginalna na tom drugom ekranu nepase moram prebacivat otklonsku sa starog ekrana lako je moguce da cu imat fleke po ekranu i kad najbolje ustimam polozaj otkllonske pa zalijepim,ali sta vi mislite ako ja stavim 28-cu mislim da ce i filipsova otklonska cak pasovat otpori namotaja su tu negdje pa cu imat i sliku bez fleka ja ga mogu ucvrstit to sam jednom vidio da je jedan majstor radio :) pa bice malo rupe za onaj inc zalijepim traku :) da nece jedino crci stagod od elektronike sto je inc manji ekran ?

[Doe 123]

hvala unaprijed

[Stolle]

Ako je "otklonska tu negde", sigurno ništa neće crći.

[Doe 123]

moram orginalnu otklonsku prebacit na novi ekran a nema sanse da je skinem zalijepljena onom trakom i nabijena na tu traku pa se to vremenom speklo skroz ispod kalemova je zalijepljena traka odlijepio kolko sam mogo dohvatit nozem i skinuo feritni obruc dali je neko radio nesto slicno uopste nema sarafa polomicu sve dok ne skinem ako razbijem ekran hocel ista pomoci?

[Doe 123]

mozda bi momoglo ako malo lupim cekicem da se rasklima ali se bojim dace ferit popucat?

[Vojvoda]

Kako otklon nema šelnu? Ne može biti. Ajd slikaj to da vidim.

[Vojvoda]

Popustiš šelnu i polako uvrći komplet otklon levo-desno lagano, mora popustiti. Taj zahvat se radi samo rukama, prilaz bilo kakvim čvrstim alatom može oštetiti namotaje.

[Doe 123]

nema selne u tome je problem oprezno nozem odljepljujem kolko mogu ali neide nikako

[Vojvoda]

Ajd slikaj.

[grubiz1@gmail.com]

Pre koji dan smo skidali otklonsku sa istim problemom.Kad skineš metalnu šelnu(ali skroz je popusti i svuci sa ekrana)onda skalpelom razvojiš jedan po jedan plastični deo otklonske od te trake.Zna se i odlomiti koji ali pažljivo a onda vrti levo desno kako ti reče Vojvoda.

[Doe 123]

hvala na savjetima i cekicem sam lupko nema sanse da se skine zalijepili su skroz ispod preko trake nesto kao onaj silikon sto s njime zalijepe onu gumu za anodni prikljucak jedino jos da probam razbit ekran ne znam kolko je pametno krhotine mogu ostetit namotaje ? aAnemam slicnu otklonsku ...prebacicu sliku

[Vojvoda]

Probaj sa nitro razređivačem natopiti taj silikon pa mrdaj. To je neko zalepio, zeznuo šelnu pa tako rešio problem. Sumnjam da je to fabrički tako.

[Doe 123]

prico sam sa jos jednim kolegom i on misli da je razbijanje ekrana jedina alternativa prvo sam ga probio gore gdje ide spula ispirio i razbio ga nije se sasuo skroz ispod je zalijepljena traka bas im je bezveze ko je to radio uspio sam slupati stakleni dio i ocistit ga skroz nadam se da ce slika biti dobra i nije tako ni losa alternativa kako izgleda na prvi pogled a jel mislis taj nitro razredjivac da nebi izgrizo izolaciju na namotajima ?
