TV AIWA TVSE211EH - Problem vertikalna amplituda(odustao)

Post napisao **alexa_pg** » 11 Dec 2007, 22:39

...kod mene nedostaje R510(nije ga bilo) daki mozda je u tome neki problem

R 510 sluzi za centriranje slike po visini i nije nesto posebno ni bitan. Kod tvog aparata zato ima R516

Post napisao **nec** » 12 Dec 2007, 01:44

probao sam i sa dodavanjem R510 nema nikakve promene ostaje da probam sa nekim drugim IC sutra (javicu koji je rezultat)

Majstor Duja · Post napisao **Majstor Duja** » 12 Dec 2007, 09:09

@nec:
Da li si menjao elko sto filtrira tih 25V sto napajaju IC ?

Post napisao **nec** » 12 Dec 2007, 09:35

mejani su svi elko-si isto su menjani i sitni kondenzatori kao sto sam napisao menjana je i dioda i otpornik 3R9 jedino nisam probao kao sto rece TOM sa nekim sigurno ispravnim IC sad gledam nesto na internetu sa nekim drugim IC sa istim karakteristika(smejem se sam sebi sto meni moraju sve takvi glupavi problemi)

Post napisao **buzdumra** » 12 Dec 2007, 11:24

vertikala ti je obican pojacivac tako da teoretski moze da se uradi prepravka..

elko-si isto su menjani i sitni kondenzatori kao sto sam napisao

sta zoves sitnim orasima..?
menjaj sve blokove .... napajanje otkaci ga sa trafoa i zakaci na lab. ispravljac pa onda mozes malo prosetat sa naponom + -:pivopije: ,a i mnogo bolja filtracija ...

mada mislim da nevalja kolo

Post napisao **tom** » 12 Dec 2007, 20:39

Pre nego promeniš IC probaj R518 od 560 oma i C511 od 56nf ...

:kolege:

zlix · Post napisao **zlix** » 12 Dec 2007, 21:49

po meni tu nevalja ic jer sam imao slicno na grundigu g1000-minerva umesto 27V bilo je 25v i blago se grejao , a pak na philipsu nesecam se modela kad nevalja 2x47uF 160V ili 100uF 160V isto tako savije sliku . Mozda nesto od ovoga i kod tebe ne valja

Post napisao **nec** » 13 Dec 2007, 08:07

promenio sam IC sa drugim(novim) opet isto po tome dosao sam do misljenja da problem nije u vertikalnom stepenu sad se selim na zamenu elko-sa u sekundarnom stepenu mreznog trafoa juce sam ga pustio da se malo zagrije tacno je da se IC grije ali ne toliko da pravi rpoblem radio je nekih 2 sata jel neko mozda zna da mi kaze kako da blago podignem napon 115V posto je ovaj meni sumnjiv( nisam jos probao sa dodavanjem laboratoriskog ispravljaca) probacu danas posto nije samo on na popravku moramo da radimo i nesto drugo javicu vam opet rezultat

Post napisao **nec** » 13 Dec 2007, 11:12

probao sam sa zamenom R518 560oma i kond.56nf (isto)

dali neko moze da mi kaze kako mogu da promenim mrezne napone posto kod ovog modela oni su fiksni(reseno je sa SRT i kontrolu SE115 jel mogu negde da ugradim neki mtrimer da mogu da ih kontrolisem

Post napisao **nec** » 13 Dec 2007, 11:27

dali sa promenom SE115N sa SE120N mogu da podignem napon na 120V bez problema(kako pise teoretski je moguce ali u praksi

ako neko je radio takvo nesto neka napise

Majstor Duja · Post napisao **Majstor Duja** » 13 Dec 2007, 17:04

nec je napisao:dali sa promenom SE115N sa SE120N mogu da podignem napon na 120V bez problema(kako pise teoretski je moguce ali u praksi ako neko je radio takvo nesto neka napise

Mozes. A sto bi to radio? Ako ti se V-out napaja sa 25V, dovedi mu 28V i probaj da li je bolje...mada ja mislim da imas bruma u tih 25V i zato preklapa vrh, kad guzva donji deo slke onda je integralac...

Post napisao **nec** » 13 Dec 2007, 17:18

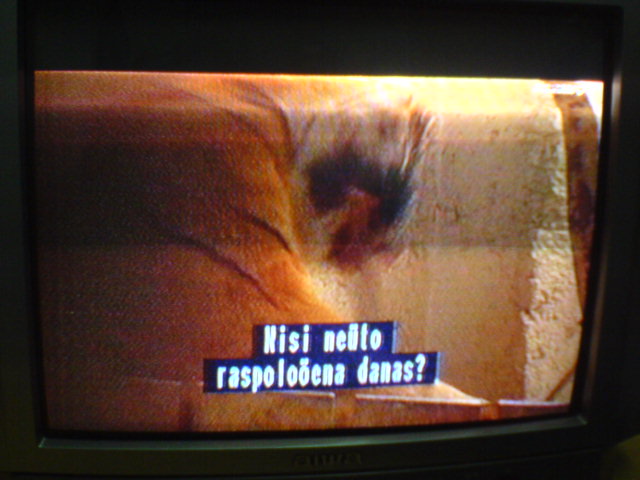

mislim da je slika bolja od teksta zato saljem sliku o problemu

Post napisao **nec** » 13 Dec 2007, 17:25

imao sam nekoliko problema da sa smanjenim B+ 115V naponom (kod nekih modela TV) guzva sliku u gornjem delu ekrana pa idem po tom logikom

Post napisao **dzafer** » 13 Dec 2007, 20:23

a zasto ne probas da dovedes drugo napajanje na vertikalu kako su ti vec kolege rekle resices problem dali je u pitanj vertikalni izlaz ili ti je nedovoljan
taj napon od 25v pa ti pravi takav problem
ako to rijesis onda mozes probati da povecas taj +B 115 da bi dobio veci napon za vertikalu

MICKO · Post napisao **MICKO** » 13 Dec 2007, 23:08

Jesi li mozda probao zamijenit D501.

Post napisao **toce** » 13 Dec 2007, 23:44

Probaj da zamenis D604 i Q501

Post napisao **nec** » 14 Dec 2007, 00:23

dioda D604 i D501 su vec zamenjeni(probao sam i to) jedino nisam probao sa drugim napajanjem 28V jer mi je laboratoriski ispravljac pokvarem pa mislim daga popravim sutra i da probam sa povecanjem napona jos mislim da probam sa zamenom svih otpora oko vertikale(to mi preostaje)sa tranzistora Q501 2SA2785 neznam sta cu jer nemam isti i nemogu da pronajem nikakve karakteristike oko njega na internetu(ako neko ima neke podatke oko njega ili moguce zamene neka napise)

Post napisao **nec** » 14 Dec 2007, 00:41

da nadopunim Q501 niej tranz.2SA2785 vec2SC2785(procitano na tranzistoru) zamenjem sa BC639 stanje isto

Post napisao **buzdumra** » 14 Dec 2007, 02:06

pa otklon nema potrebe mjenjat samo okrenes zice ...
izgleda na prvi pogled da nevalja napajanje ili ic... jbg. popravljaj taj ispravljac.. :plaz:

Stolle · Post napisao **Stolle** » 14 Dec 2007, 10:41

2SC2785 pdf
Slikaj ga samo kad je sneg,bez antene!Da vidimo kako onda izgleda.
