Schneider TV6304 DTV3 E/W problem
Pravila foruma
Naslov teme treba da bude u formatu: PROIZVOĐAČ, MODEL, KRATAK OPIS KVARA
Nakon rešenog kvara zatvoriti temu >> >UPUTSTVO< u suprotnom ništa ne činiti.
HOME -- SERVISERI -- DALJINSKI -- RAZNA UPUTSTVA
Naslov teme treba da bude u formatu: PROIZVOĐAČ, MODEL, KRATAK OPIS KVARA
Nakon rešenog kvara zatvoriti temu >> >UPUTSTVO< u suprotnom ništa ne činiti.
HOME -- SERVISERI -- DALJINSKI -- RAZNA UPUTSTVA
Re: Schneider TV6304 DTV3 E/W problem
Nisam merio osciloskopom signale 7 i 8, pozajmio sam kolegi osciloskop pa ce mi sutra doneti, izmericu pa javljam, ali ja i dalje sumnjam u trafo..., sta vi mislite???
- Stolle
- Preminuo
- Postovi: 19098
- Pridružen: 12 Avg 2006, 23:35
- Location: Srbija
- Specialty: tv-multimedia
- Lokacija: Dimitrovgrad
Re: Schneider TV6304 DTV3 E/W problem
Niko to sa sigurnošću ne može da kaže. Moguće je, ali dok ne probaš, ne može se znati. Rizik postoji, ali....

"29 poslednjih dana u mesecu je najteže"
Re: Schneider TV6304 DTV3 E/W problem

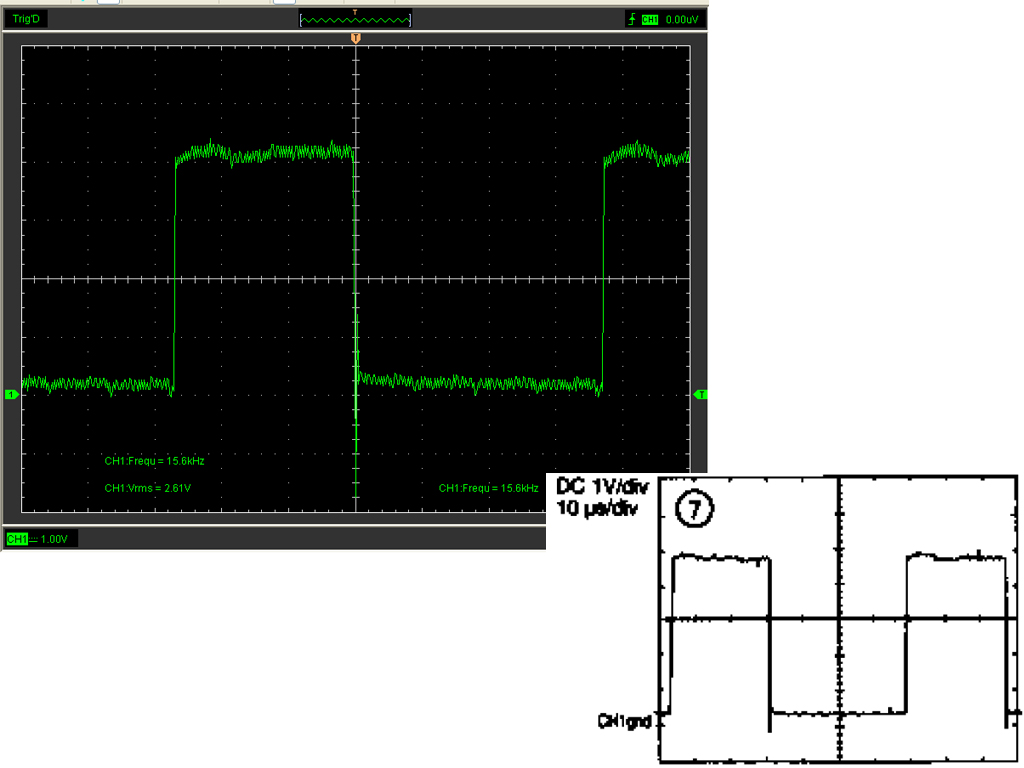

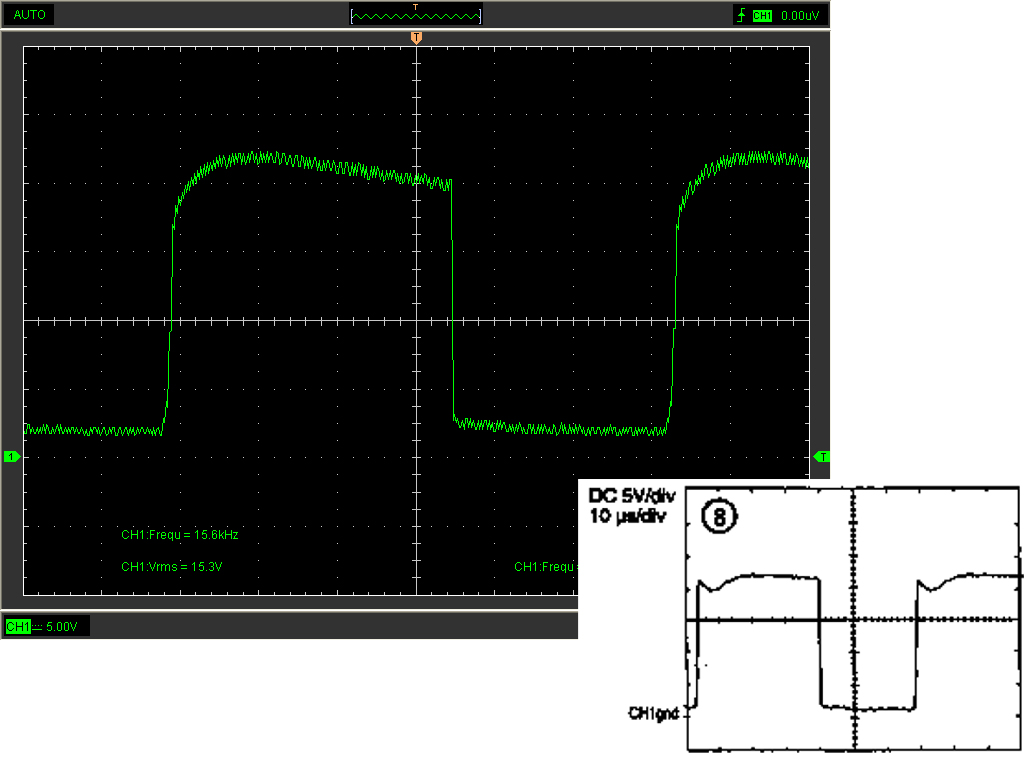

Danas sam merio tacke 7 i 8 osciloskopom, signale sam merio digitalnim osciloskopm i ono sto sam uvideo je da signal na tacki 7 je onakav kakav bi trebao da bude dok signal na tacki 8 ima malo odstupanja, evo vam slike pa pogledajte
- KASA1
- Site Admin
- Postovi: 3746
- Pridružen: 14 Feb 2011, 10:28
- Location: Zagreb
- Specialty: tv-multimedia
Re: Schneider TV6304 DTV3 E/W problem
Pobuda horizontale mi se čini dobra. Kakav je oscilogram br.6? Možda da staviš nešto jači FET tipa BUZ 91(8A,150W) s kojim bi dobio na vremenu da nešto izmjeriš (npr. oscilogram 9) ili pak vidiš sliku na ekranu.
Da li si provjerio otpor R3(1K) i zavojnicu Dr.1?
Da li si provjerio otpor R3(1K) i zavojnicu Dr.1?
"Čovječe, pazi da ne ideš malen ispod zvijezda!"
Re: Schneider TV6304 DTV3 E/W problem
Molim te je si li mijenjao blok c5 8n2 sto ti je predlagao kolega Miodrag jer taj blok skida spiceve i ukoliko je
ostao bez kapaciteta gori fet.
ostao bez kapaciteta gori fet.
-
