TV BOND VISION BE2214 (TV ROYAL 5585) - (RESENO)

[Vucko_AR]

Ovako....nabavio sam drugu otklonsku koja verovatno radi ali opet nesto mirise kada je povezana,sta ne mogu da otkrijem jer ne smem da ostavim da radi tako duze,napon RGB sa plocicom je 206V,vertikala 26V i neki napon od 14.6V. G2 ne mogu dobro da izmerim jer je cas 200,300 ,500 jedino mi pada na pamet da moj unimer brljavi,napon grejanja je 3.27V i i ma kontakt do podnozija ali topovi ne svetle! Isprobao sam da li radi grejanje na drugi nacin i sva tri topa su ok...VN ima,zvuk nema...
Moram ovo da resim,ali jos ce mi trebati pomoc....daklem ideje?

[Vucko_AR]

Ja nisam pre smeo da cekam duze da se zagreje ekran jer sam mislio da ce nesto drugo da rikne...sada sam sacekao malo i dobio sliku koja na prvi pogled deluje ok.Sve bi to bilo lepo da i dalje nesto ne mirise na paljevinu a ja nikako ne mogu da otkrijem sta,osim toga VN trafo ispusta cudan zvuk ne znam kako da objasnim ali kao da susti...?!?

[rubin_miki]

ostavi malo tastaturu i posveti se tv-u :) ne mozemo mi odavde da namirisemo sta smrdi tamo :) pa neces valjda po sistemu, "izvadi saraf, report na fanzo, izvadi drugi, opet report na fanzo".......

[Vucko_AR]

E ovako posle dugog mirisanja :) izgleda da sam nasao u cemu je problem, miris se javlja samo kada je otklonska zakacena a i sada sam nasao jedan otpornik koji je postaje sve tamniji i tamniji kako probam TV i najverovatnije on smrdi jer ne vidim sta drugo moze. Taj otpornik stoji na drugom kraju H kalema i ide preko jednog bloka na masu,bas na toj liniji postoji jedna ispolomljena zavojnica koja je mozda uzrok gorenja otpornika...

[Stolle]

Premotaj je ili stavi drugu,sličnu,pa da se spasiš i ti i....

[Majstor Duja]

Premotaj je ili stavi drugu,sličnu,pa da se spasiš i ti i....

[vlatkocopa]

...

[Vucko_AR]

Jos malo pa sam se spasio... ! Upalio sam ga,radio je nekih 10 min,zagrevanje komponenti je ok,slika i nije bas ok.... Boja je u redu,ali slika stoji ovako:(slika ispod) Nisu bas tolika odstupanja u pitanju ali vazno da se vidi o cemu se radi. Zavojnicu jos nisam menjao ali premotacu je uskoro na novi ferit,prosli otpornik je bio nekih 140 ohm(verovatno je od lose otklonske smanjio otpornost) a ja sam po semi stavio 470 ohm 1W ali izgleda da cu morati da stavim neki od 2W jer se ovaj bas dosta greje. Ton imam,sve je u redu po tom pitanju,mislio sam da nije ali kada nema signala nema ni tona... Jos da sredim tu sliku i da promenim pontenciometar na prednjoj ploci "V-HOLD" i ovaj tv je... gotov!

pozdrav

[rubin_miki]

pa okreni otklonsku u pravcu odstupanja......

[Vucko_AR]

Nacentrirao sam sliku i uradio jos neka sitna podesavanja,jos da mu promenim ponteciometar i ovaj tv je gotov! Pisem u naslovu reseno...

HVALA SVIMA NA POMOCI!!!!

[rubin_miki]

hvala Bogu
CLOSED !!!!

[Vucko_AR]

Ne znam da li smem da pisem u zatvorenoj temi,ali da ne bih menjao sve elkose bolje da pitam... Koji kond moze da izazove zupcastu sliku na trecini ekrana pa posle nekoliko minuta rada ili duvanja fenom pre paljenja se smanji na dva cm na vrhu ekrana? Probao sam sa zamenom elka na B+ i na sekundaru mreze...
Jbg nisam ovo primetio odmah....

[alexa_pg]

Pored elektrolita u +B istu gresku moze da pravi i elko u napajanju drajverskog tranzistora. Nalazi se do dravjerskog trafoa.

[Vucko_AR]

I ja sam to pomislio ali pored trafoa i tranzistora nemam nikakav elkos...postoji samo jedan blok povezan sa tranzistorom...

[alexa_pg]

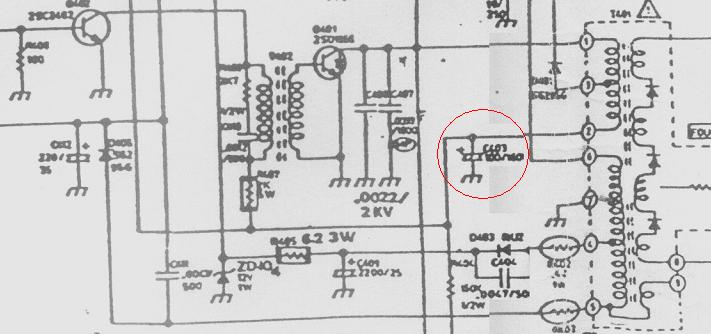

Jesi li ovaj C mijenjao (kontrolisao)

[Vucko_AR]

Kod mene nema takav elkos,ali menjao sam sve oko vertikale i VN trafoa ali nista... Evo sada sam otvorio prozor pa malo usao hladan vazdah...i upalim tv kad ono skoro ceo ekran zupcast... ja mislim da je ovde problem samo neki kond...
Edit: Probao sam i sa mreznim elkom ali ista stvar...

[Stolle]

Uh... :zid: Imaš!I to dva komada od 100µF/160V,gledaj dobro.

[Vucko_AR]

Imam oci...! Takva dva komada ne postoje...ali uglavnom menjao sam sve elkose oko splita i vertikale,probao sam i mrezni elko i onaj blok povezan sa drajver tranzistorom,ali opet nista...nazubljena slika ostaje...

[krllebg]

Onda ti ostaje samo trafo ... ili nesto iz VN.

[Vucko_AR]

Da li moze on da radi neko vreme sa takivm trafoom? Posle nekoliko minuta kada se ugreje ostane nazubljeno samo dva santimetra na vrhu ekrana... Mislio sam odmah da su elkosi,jer kao sto sam napisao gore kada se zagreje fenom isto ostane samo 2 santimetara nazubljenja... E jbg sto meni zapadaju takvi nenormalni kvarovi VN trafoa...
