TV SIEMENS FS920 - Siv raster sa povratnim linijama (RESENO)

[Japanac]

FIRMA:SIEMENS
MODEL:FS920
CHASSIS(oznaka šasije):
PCB(oznake na štampanoj ploči):
MCU(procesor):SDA2080-A003
EEPROM:
VERTIKALA:TDA2653A
AUDIO:
VIDEO:
SMPS (mreža):BU903
FBT (vn trafo):kaskada 2087-642-1011
TUNER:29504-101.01A0227046

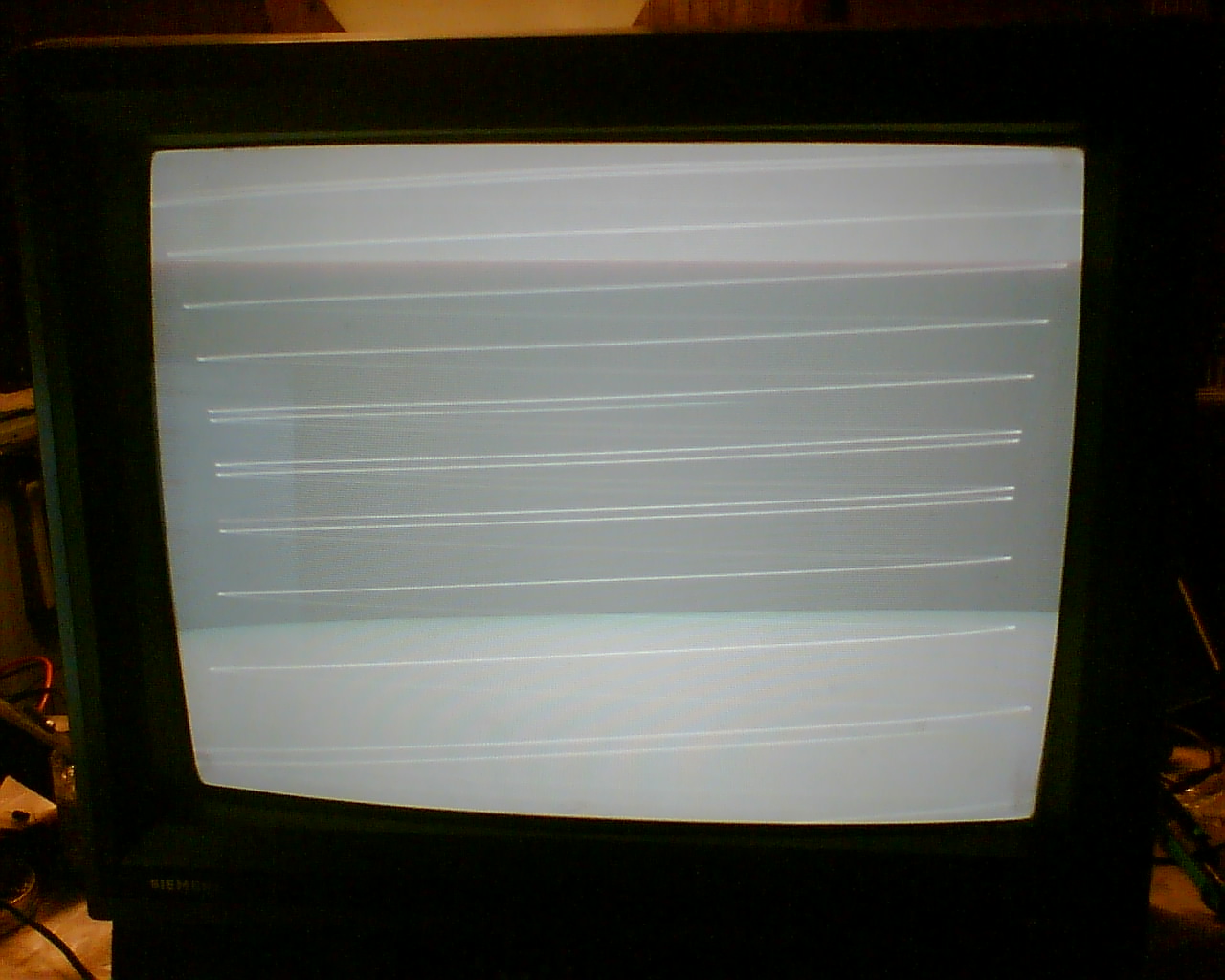

KVAR.Siv raster sa povratnim linijama
OPIS KVARA:Siv raster sa povratnim tankim belim linijama,nema ton,isto se ponasa i kada se na skart prikljuci neki izvor zvuka i slike.

[Japanac]

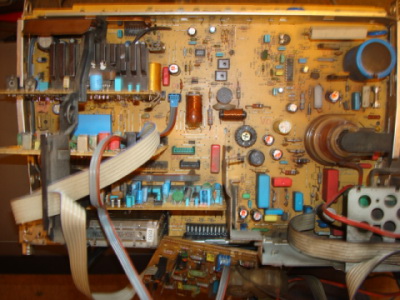

Pretresao sam kompletnu mrezu,izmenio sve kodndenzatore.Dobro bi mi dosla i sema ako neko ima.Evo dole i slika sasije kako izgleda.Pozdrav

[nec]

Imas li napon na RGB (oko 200V)

[Japanac]

Od napona imam R 63v,G 64v,B 63v.G2 740v.Imam i napon od 200v

[cacko85]

Trazi kvar na RGB ili Katodna Ploca.

[spagagz]

Nevalja trafo,nemas+17v sa kojeg se mislim napaja RGB matrica.

[Japanac]

RGB modul sam probao na drugoj sasiji (Siemens FC918 i sve radi ok)

[cacko85]

Najverojatnije je da nemas neki napon, osobeno proveri taj drugi napon koi treba da je 12 ili 17V.
Koliko ti su RGB naponi sta dolazi od PAL

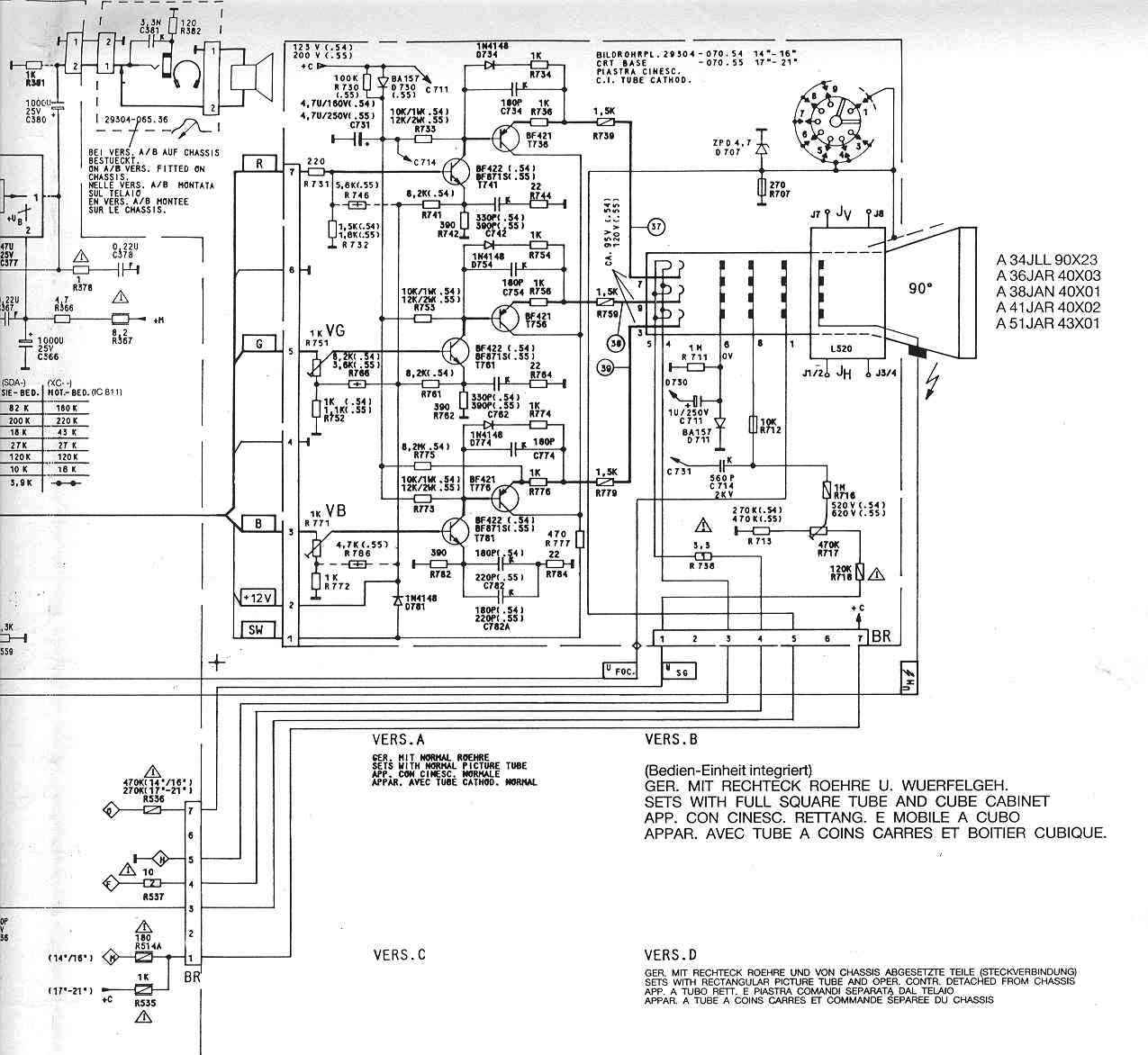

Dali ovo odgovara:

[Japanac]

Odgovara ta sema.Da nedostaje mi napon od 12v

[cacko85]

I sta dal je RESENO ? Ili opet nesta brljavi
Upisi u prvi post ako je.

[Japanac]

Narucio sam novi trafo ( HR5707 ),stize za dva dana, pa kad ga ugradim javljam sta se desava.Ali sigurno je do njega

[spagagz]

Ja sam davno prestao da mjenjam te trafoe,samo ubacim z.otpor 2r2 5w sa izvoda 17v na napajanje 12v.

[Japanac]

Ma ok moze i tako, ali vec sam narucio novi a i nije nesto narocito skup,odlican je ekran pa se isplati,ima bolju sliku od nekog sad novog TVa.

[tom]

Pa da si siguran priključi napon od 17V sa spoljašnjeg izvora i TV treba da proradi...
Ako si vičan eksperimentima nemoraš novi trafo jednostavno namotaš oko jezgra izolovanu žicu...počni sa desetak navojaka pa meri i pazi na fazno povezivnje žice...
PS-Ako nisi vičan buđenjem onda bolje novi trafo

[Japanac]

Nakacicu cisto za probu,dok ne stigne trafo.Vec sam ga narucio pa da ne otkazujem.

[Japanac]

Definitivno trafo nevalja,kada sam mu doveo spoljno napajanje +17v tv je normalno dobio sliku,ton i sve funkcionise kako treba.Hvala svima na pomoci.Pozdrav

[Japanac]

Trafo sam dobio novi ,ali sam ga morao da vratim nije dobar,uvecani su mu naponi i posle 10 min se strasno ugreje i pocne slika da se krivi po horizontali.Posto nisu imali vise ni jedan,resio sam da na stari namotam par navojaka zice na jezgro i tako resim nedostatak onih 12v.I kada sam sve to uradio sve normalno radi ne greje se trafo.E ali sad imam novi problem,u medju vremenu probila je kaskada,uzmem novu ali je slika ocajna kao da kontrast smanjim do minimuma,znaci bleda slika,na tamnim kadrovima tu i tamo je ok ali na svetlijim se zatamni odnosno bude bleda.Uzmem sa druge sasije ispravne kaskadu,ubacim na ovu sasiju slika extra kao nov TV,ta kaskada ima oznaku BG2087-642-1011 HG .A u servisu gde sam uzeo novu dali su mi BG2087-642-1006.E sad me interesuje da li je to odgovarajuca kaskada koju su mi oni dali?

[Stolle]

Radiće to...

[Japanac]

Ma daleko od toga da ne radi,sve je ok nego zasto je razlika u kvalitetu slike drasticna?

[nec]

Bice da ti nevalja Kaskada jer (BG2087-642-1006=HR906) dok (BG2087-642-1011 HG=HR911) sto u prevodu je jedno te isto (mogu se menjati), a sta se desava kad ovu novu stavis na onu shasiju od stare kaskade (tamo gde si izvukao dobru kaskadu)
