TV PHILIPS Chassis GR1AX - Pregrejava BUT (RESENO)

[milans01]

Pozdrav svima.
Problem sa ovim tv-om mi je u sledecem:Crkao je BUT,posle zamene,tv radi skroz normalno krace vreme i BUT pocinje da se pregrejava,a slika se sa jedne strane pocinje skupljati,kao da je stavljen manji blok pa je stisnuta slika po horizontali-samo sa desne strane..Nasao sam da je blok od 10n/1600v skroz izgubio kapacitet,ali i posle zamene tv se isto ponasa.Znaci,svi naponi su ok,jedino 9v je malo povecan na 10,2,to nebi trebalo da je problem??
Dok radi tv to neko vreme slika je odlicna,napon 97,3v,zasto se mogu peci jaja za par minuta,da li je to do vn-a koji je mozda pri kraju ili sam nesto sitnije propustio? Hvala unapred..
Mislim da za ovaj model i tip kvara nije potrebno smaranje sa popisom svih mogucih sklopova

[kortov]

Stom greje tranzistor obavezno proveri RC elementi u kolo baze i obavezno treba ispitati blok kondenzator kod ovog TV je C2523, ali najverovatnije je kondenzator kod drajvera.Pozdrav.

[milans01]

Kolega kortov,nisam bas skontao sta znaci rec stom

Stom greje

,i da,obavezno moram videti kond kod samog procesora,imam na bazi preko 16k,a trebalo bi biti 15,6khz...
Ostalo sam probao,ista stvar...

[kortov]

Kolega rec 'Stom" zaci Cim greje ili kada greje tranzistor. Ali nisi promenio kondenzatore oko drajvera ( ne procesora) cim imas povecanu frekvenciju.

[milan]

Koja oznaka je BUT ?

[rubin_miki]

po secanju (mrzi me da trazim shemu :) ), treba da je BUT12..ako se stavi 11 ponasa se bas isto kao sto prica kolega..

[Stolle]

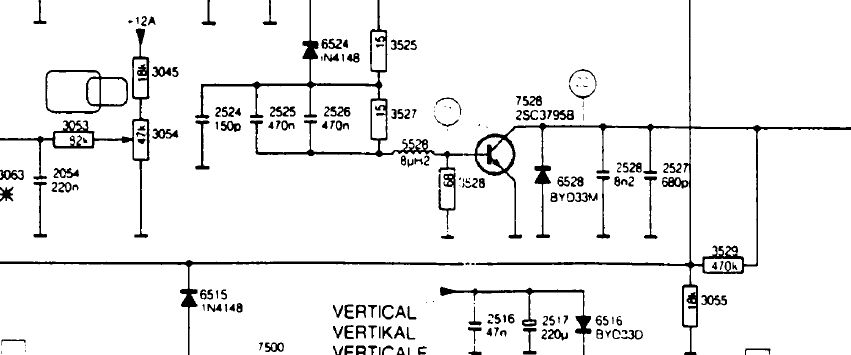

2SC3795B?

[tom]

Ja imam loše iskustvo sa novim BUT11A (metalno kućište) ,zato ja bih da se proba sa BUT11A ali iz furde ili BUT11AF, BUT11AX ili BU1508AX...
Danas sam menjao na Chassis G90AE, 2SC3795A sa BU1508AX i radi veoma dobro i grejanje je u normalnim granicama.

[milans01]

Ok za stom,neto novo se nauci..
Ma probao sam sve kondenzatore,imao sam do sada gomilu tih sasija,ali ovako mi se ni jedna do sada nije ponasala i sve vise sumnjam u sam kvalitet tranzistora.Stavljam BUT12AF,jedan mi se nije grejao u prvoj minuti rada niti se skupljala slika,ali je od jednom samo cvrkno
Posle zamene svega zivog okolo i ugradnje novog (iz iste serije i isti dan kupljen) buta,ovaj se greje ko lud i stiska sliku,kad bih ga pustio da radi,sigurno bi crkao,al ne na nacin ko prvi.
Danas probavam i drugi BUT,a i VN trafo pa se javim...
Eh da,sada sam dovukao frekv. na skloskih 15.62Khz,znaci nije grejanje vise ni zbog frekv..

[Majstor Duja]

@Milane:
Imao sam identican problem, spalio sam shaku BUT-ova pokusavajuci da ga resim, menjao sam trafo, ekran - i opet se to dogadjalo, na kraju ga je stranka pokupila i odnela ...ako je vlasnik iz NS-a, da nije to isti TV?

[rubin_miki]

a cek, jel to bese ona sasija kod trafoa sto ima elkos 6.8Mf? MENJAJ hitno sa 10Mf..

[milan]

Ja pitao za BUT iz razliga, mozda je neko izvadio diodu.Hoce tako da se nenormalno greje dok necrkne.
Elko sto @ rubin_miki rece obavezno menjati.

Change of C2523
---------------
A production change has been introduced replacing C2523 6.8uF 50V
with 68uF 63V (code number 4822 124 40754).

Note: It is possible for a failure of C2523 to result in the
consequential failure of T7528 BUT11AF/BUT1

[milans01]

Da,taj 6,8 elkic sam promenuo odmah i jos gomilu sitnica,blokova i kad sam stavio BUT11AF sa neke sasije,tv je radio od ujutro do uvece dok ga nisu odneli kuci,jednostavno,los kvalitet tranzistora i eto muke bez potrebe
Ako se i vrati slucajno,ostaje da probam trafo,jedino njega nisam menjao..
Majstor Dujo,tesko da je isti tv,covek je iz Kljajiceva,tj iz mog mesta i poznam ga,a i nije diran trafo.
To samo potvrdjuje da ova sasija definitivno ima neke muve kad ostari i popuca od grejanja,ko zna sta se tu desava i dokle ce i ovo sto sam ja "sredio" raditi,videcemo
Hvala svima,pozdrav..
