TV MAGNUM CTV2120TXT - Ne pali (RESENO)

[vlatkocopa]

FIRMA:MAGNUM
MODEL:CTV2120TXT
CHASSIS(oznaka šasije): 60-L5498S20-01A
PCB(oznake na štampanoj ploči):?
MCU(procesor):ST92195C3B1/OAZ
EEPROM:24C08
VERTIKALA:TA8403K
AUDIO:TDA7056B
MF: TB1238AN
SMPS (mreža):Tranzistorska 2SC5287
FBT (vn trafo):BSC25-NO102 tranz.2SD2499
TUNER:?
KVAR:Ne pali
OPIS KVARA:Aparat je spucao grom tako da su sva tri komada mala tranzistora raspucana u parcad i nemogu da procitam oznake.Mreza je resena sa tranzistorima 3 mala,opto i 2SC5287 i mnogo me podseca na Quart ili Neo bese u kome je mresni tranz. bio 2SD1710...
Molio bih ako neko od kolega ima bar shemu mreznog dela...
Pozdrav

[Stolle]

CHASSIS(oznaka šasije):?
PCB(oznake na štampanoj ploči):?

[kisko]

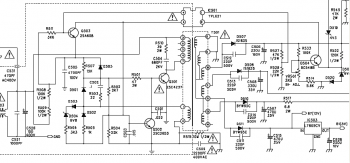

Evo shema

[dzafer]

Chassis 60-L5498S20-01A moguce da je ova

[vlatkocopa]

Ma nema bre Stolle nekih bitnih oznaka...skoro nikakvih...

[vlatkocopa]

Uporedicu sutra sa Kiskovom shemom,pa se javjam....

[cacko85]

Vidi ova:
Mora pise neki brojevi na PCB, upisi neki pa i da ti izgledaju kao ne vistiniti.
Ili slikaj ploca

[vlatkocopa]

Fala Cacko Sutra javjam sta sam uradio i provericu oznake (koliko i da su bezvezne)...
Pozdrav kolegama i hvala na brzim odgovorima

[vlatkocopa]

Postovane kolege,bili ste 100% u pravu Valjda sam sinoc odnevideo od zurbe i umora... Sorry
Sasija 60-L5498S20-01A Kiskova shema odgovara 100% u primarnom delu,u sekundaru ima male izmene...
Zamenio sam sve tranzistore,opto,originalni Q501 2SC5287 (mada odlicno radi i sa BU508A),zener D506 5.6V i aparat za divno cudo proradio ,mada se iskreno nisam nadao,posto je od groma i bio sam spreman za vece probleme.
Jedino neznam koliki je B+,pa sam prema test slici nastelovao na 108V (ni po babi-ni po stricevima :) )
Zahvaljujem svim kolegama

[kisko]

B+110V ,to je tu,prst vamo-prst tamo nesmeta

[vlatkocopa]

Hvala jos jednom...
