TV Gold star potrebna zamena tjunera

[makkki79]

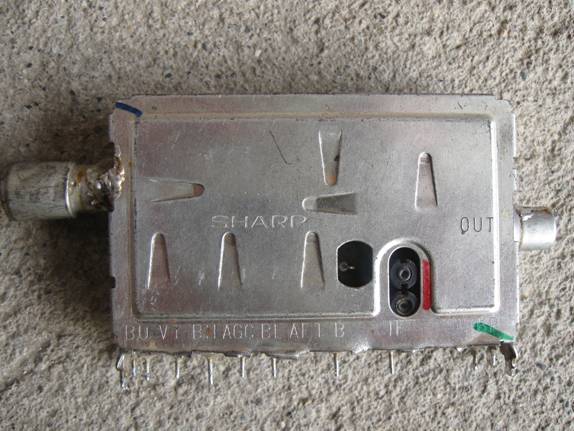

Potrebna mi je zamena za ovaj tjuner (slika je u prilogu), znaci potrebna mi je zamena koji drugi tuner mogu tu staviti, sa prednje strane ima RF ulaz i to je ok ali nije mi jasno zasto na drugom kraju ima cinc izlaz cemu to sluzi, s obzirom da sa donje strane ima sve sto je potrebno tuneru BU, VT, BH, BL, AGC, AFT, B, IF, molim za pomoc?

[alexa_pg]

Nisi napisao koji je tacno Goldstar u pitanju da bih ti tacnu i semu pokazao. Inace sa tog cinca signal ide na delitelj frekvencije (PLL) i mora takav da se ugradi.

[tom]

Isti se tuner koristi u SAN20BRC (koga verovatno možeš naći ima ih dosta)....

[makkki79]

Nije isti kao kod TV San, jer je ovaj fizicki duzi u odnosu na tjuner od TV San tako da ne moze da se postavi, probao sam i duzi je za otprilike 1cm!

[cacko85]

Nema veze shta je duzi ima mesto na plocu i za ovaj, ima rupe i za duzi tuner.

inace
isti TUNER sam i ja koristio za probu na oni G2 shasiju sa PLL kvarom, u ovu temu http://www.fanzo.org/forum/viewtopic.php?f=4&t=11920

[dzafer]

Nisi napisao koji je tacno Goldstar u pitanju da bih ti tacnu i semu pokazao. Inace sa tog cinca signal ide na delitelj frekvencije (PLL) i mora takav da se ugradi.

model bi trebao biti CET2172E
procesor M3870P sa ostalim kolima M kao kod SANA
tjuner nosi oznaku VTS-19 DHP B8E09C

[miodrag popovic]

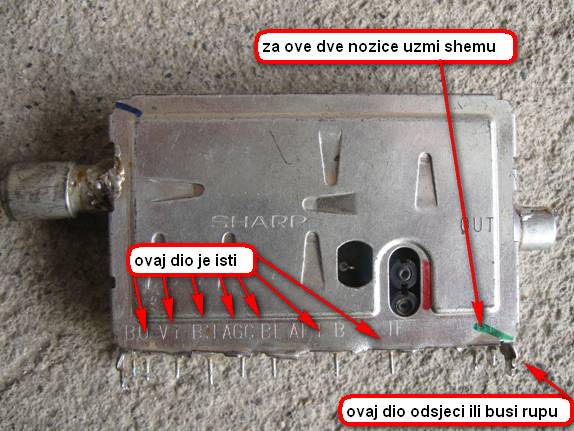

ide od SAN-a odseci visak dodaj razliku!

[makkki79]

Kod SAN-a je tjuner kraci za 1cm u odnosu na ovaj iz Gold star-a koji je duzi, kako da osecem visak ne razumem odgovor!

[miodrag popovic]

vidi ovako
u SAN20BRC idu tri razlicita tjunera-fizicki razlicita ali medjusobno zamenjiva,e sad sta ti imas??? od ta tri ja neznam,samo znam da je jedan od ta tri ovaj tvoj sa slike,dok je drugi malo drugaciji,a treci lici na B40,cak mozebiti da ih ima jos ALI su ZAMENJIVI,svi idu na istu komandnu jedinicu u kojos su isti delovi kao na tvom goldstaru i isti daljinac i kanalno biranje.Sve ostalo objasnjavati nema potrebe dalje je na tebi da li hoces prepravku sa delovima koje posedujes
