SAMSUNG CW29M064N SHASSIS AA41 prekida Rjeseno

[spagagz]

FIRMA:Samung
MODEL:cw29m064n
CHASSIS(oznaka šasije):AA41
PCB(oznake na štampanoj ploči):
MCU(procesor):VCT49x3f p y f1000
EEPROM:
VERTIKALA:LA78845
AUDIO:TDA7297
VIDEO:
SMPS (mreža):STRX6750
FBT (vn trafo):
TUNER:
KVAR:Prekida.
OPIS KVARA:Prilikom paljenja tv-,relejupali 3-4 puta i radi normalno.Nakon par minuta tv se izgasi.Zamjenjeni elkosi u primaru i par u sekundaru.Primjetio sam kad tv prekine da prekine mreza posto nestanu svi sekundarni naponi,19v u primaru opadne na 14,5v.Dok tv radi svi su naponi ok.Nemam STRX6750 da probam.Pregledan da nema hladnih lemova i sve ok.Da nije neko imao ovakav problem?Svaka pomoc dobro dosla.

[Stolle]

Šasija nije ta.
Kod svakog samsunga pored trafoa piše koja je šasija. Ispod trafoa takođe. Oznaka cw29m064n nije kompletna, ima još slova iza toga.
Nadam se da će i drugi pročitati.
A imamo i pretragu. viewtopic.php?p=105385#p105385

[kisko]

Iz ovog razloga treba puna oznaka...
CW29M064NRXXEC chassis KS7A
CW29M064N2XXEC chassis S16A(P) GREEN
CW29M064NPXXEC chassis S56A(P) Rev.1

[filka]

STRX6750 menjaj i dopuni koja je sasija....pozzzz

[spagagz]

Pogleda cu ima li sta iza N,mada mislim da sam sve prepisao,sasija je sigurno AA41,na ploci tako pise.Cim dodje STRX javljam sta je.Trazio sam po pretrzi ali kao sasiju aa41 i nije mi izbacio ovaj post.

[Stolle]

Lepo sam ti napisao gore gde treba da pogledaš. To nije šasija. Treba ti 10 sekundi da vidiš koja je.

[spagagz]

Do mene :zid: :zid: .

[spagagz]

STRX stigao,ugradjen sve ok.Relej prilikom paljenja ukljuci samo jedan put.Da napomenem da nema ni jedne druge oznake iza slova N u nazivu modela tv-a.

[Stolle]

I nisi hteo da pogledaš šta piše na ploči ispod trafoa.
Ako ti sledeće teme budu takve, biće odmah zaključavane.

[spagagz]

I nisi hteo da pogledaš na ploči ispod trafoa.
Ako ti sledeće teme budu takve, biće odmah zaključavane.

Gledao sa lijeve strane trafoa na samom rubu ploce pise AA41-inekih 7-8 brojeva.to je sve.

[Stolle]

Ajde slikaj to pored trafoa, a i ispod trafoa i postavi ovde.
Nalepnicu na poklopcu takođe.

[miodrag popovic]

Da napomenem da nema ni jedne druge oznake iza slova N u nazivu modela tv-a.

ima ima u drugom redu ponovljena oznaka sa `onim iza`
a sasija?pise ispod trafoa
mozda ima prasina...

[spagagz]

Da napomenem da nema ni jedne druge oznake iza slova N u nazivu modela tv-a.

ima ima u drugom redu ponovljena oznaka sa `onim iza`
a sasija?pise ispod trafoa
mozda ima prasina...

Nisam obratio paznju na oznaku ispod,ova je oznaka u pravcu MODEL:,a sto se tice prasine,sve je vidljivo u tom dijelu.

[Stolle]

Ma daj pogledaj jednom i napiši! Treba ti 4 dana da prepišeš šasiju i model. Model u naslovu još uvek nisi upisao.

[spagagz]

Ispravljenno,ako zateknem tv sutra u servisu,pogleda cu ponovo.

[kisko]

Na poklopcu(nalepnica) TV-a ima napisano model i tu pise ono sto si i ti napisao bez dodatnih oznaka a pogledaj malo nize na nalepnici naci ces komplet oznaku modela sa svim sufiksima

[tom]

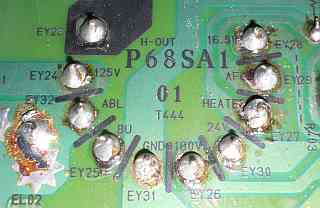

Evo kao primer gde je oznaka za sasiju a to je ispod FBT-a...

[kisko]

Evo kao primer gde je oznaka za sasiju a to je ispod FBT-a...

Tome neki dan sam radio GREEN CHASSIS i nije imala tu oznaku ispod trafoa jedino je na procesoru bilo nalepnica green i sa strane kod FBT odozgo ali je zato na nalepnici na poklopcu pisalo model.XXXXXXXXX I DVA REDA NIZE PUNA OZNAKA SA SVIM SUFIKSIMA.

[spagagz]

Znam da se tu nalazi oznaka shasije na Samsungu,ali vjerujte da je na ovoj ploci nema.Ali nisam znao ovo za sufixse ispod,na naljepnici.

[tom]

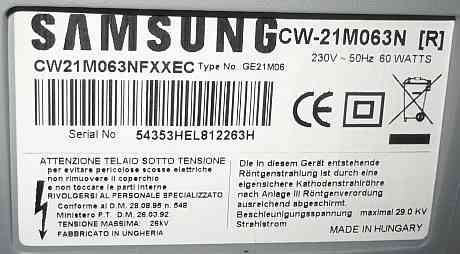

... na nalepnici na poklopcu pisalo model.XXXXXXXXX I DVA REDA NIZE PUNA OZNAKA SA SVIM SUFIKSIMA.

Veoma slicno, jesi na ovo mislio...
