Daewoo DT2104ST bezi sa kanala-reseno delimicno

[majstorr]

FIRMA:Daewoo
MODEL:DT2104ST
CHASSIS:CP380L
PCB:
MCU:SDA 5255-A023
EEPROM:24c08
VERTIKALA:TDA 8356
AUDIO:TDA 1519B MSP3410D
VIDEO:TDA 8374
SMPS:STRS 5707
FBT:
TUNER:naponska sinteza ne pise koji je model
KVAR:Pomera se sa kanala i odozdo suzena slika za jedno dva tri cm.
OPIS KVARA:Pomera se sa kanala, na nekim kanalima se krivi kao kad je prejak signal.Kad menjam na daljinskom slika ekstra sekundu i onda pocne polako da se krivi sa snegom i predje u sivi raster sa pomalo snega.Bacao varnicu splittrafo i kad sam ga promenio javlja se gore navedeni problem.Tjuner menjan sumnjam na damp ako neko ima neka postavi.

[kireelektron]

ja mislim da ti je tjuner problem ali evo dampa pa pokusaj odgovara sasija.

Daewoo_20T1ST.rar

sasija je ista

(242 bajtova) Preuzeto 155 puta.

[nec]

Tjuner menjan sumnjam na damp

ja mislim da ti je tjuner problem

[majstorr]

Hvala kolega za damp,probao sam ali nije do njega, i s njim se isto ponasa.Tjuneri koje sam probao imaju jedan MF izvod a original dva.Neznam da li to moze da predstavlja problem.Primetio sam da je AGC 8,6 volti i sa i bez signala i bez obzira na jacinu signala.Pomagajte

[cacko85]

Kvar verojatno ti je u MF stjepenu, neshta sa AGC kontrola zato se krivi slika. Uzmi kako antena stavi jedna obinan kabel tako da ne gi fata stanice cisto (da ima snjeg) ako slika je stabilna ondak AGC kontrola ne radi, i na pojaci signala slika brljavi. Dal ima automatsko trazenje ? Ako ima a ne zaustavlja to je josh jedan znak da kvar ti je u MF. Izmeni elkosi u MF kao za pocetak i dobro prelemi pa videcmo...

[majstorr]

Probao sam da izvucem kabal od kablovske pa da ga prinesem skroz blizu i slika je malo bolja ali ipak krivi i vuce u sivo.Ima automatsko trazenje i zaustavlja se.Kanali koji su visoko na UHF, C50 + su dobri nema da se krivi ista je slika kao kod ispravnog tv-a(sa malo snega).I meni lici na AGC zato sto bi trebalo pri jakom signalu AGC napon da bude 2 do 3 volti.

[spagagz]

A da probas malo pomjeriti MF zavojnicu.

[cacko85]

Ako zaustavlja ne pomeruj zavojnicu. Mozda ima neki drugi element u kvar ovako ce si iskomplikovash stvari trazi drug razlog za to a pomeravanje zavojnice kao zadnja opcija.

[rubin_miki]

..a pomeravanje zavojnice kao zadnja opcija..

e, tacno to, upravo tako, to je ispravno razmisljanje, kad mi dodje sa rastelovanim zavojnicama, jos i po nekoliko komada samo mu kazem da nema pare koje bi me naterale to da stelujem i radim a da bude kao iz fabrike..

[majstorr]

Zavrteo sam na kraju zavojnicu i slika je sad odlicna,ali i dalje ostaje da mi je odozdo slika suzena otprilike dva cm.Menjao sam apsolutno svaki deo u vertikali i nista.Najverovatnije nevalja TDA 8374.Ako neko zna ulaz u servis meni neka mi pusti na pp da probam da nabudzim iz njega jer je kolo skupo i musterija nece da pristane,a u tom slucaju mi ostaje split trafo da se slikam i 1000 din manje u dzep.

[nec]

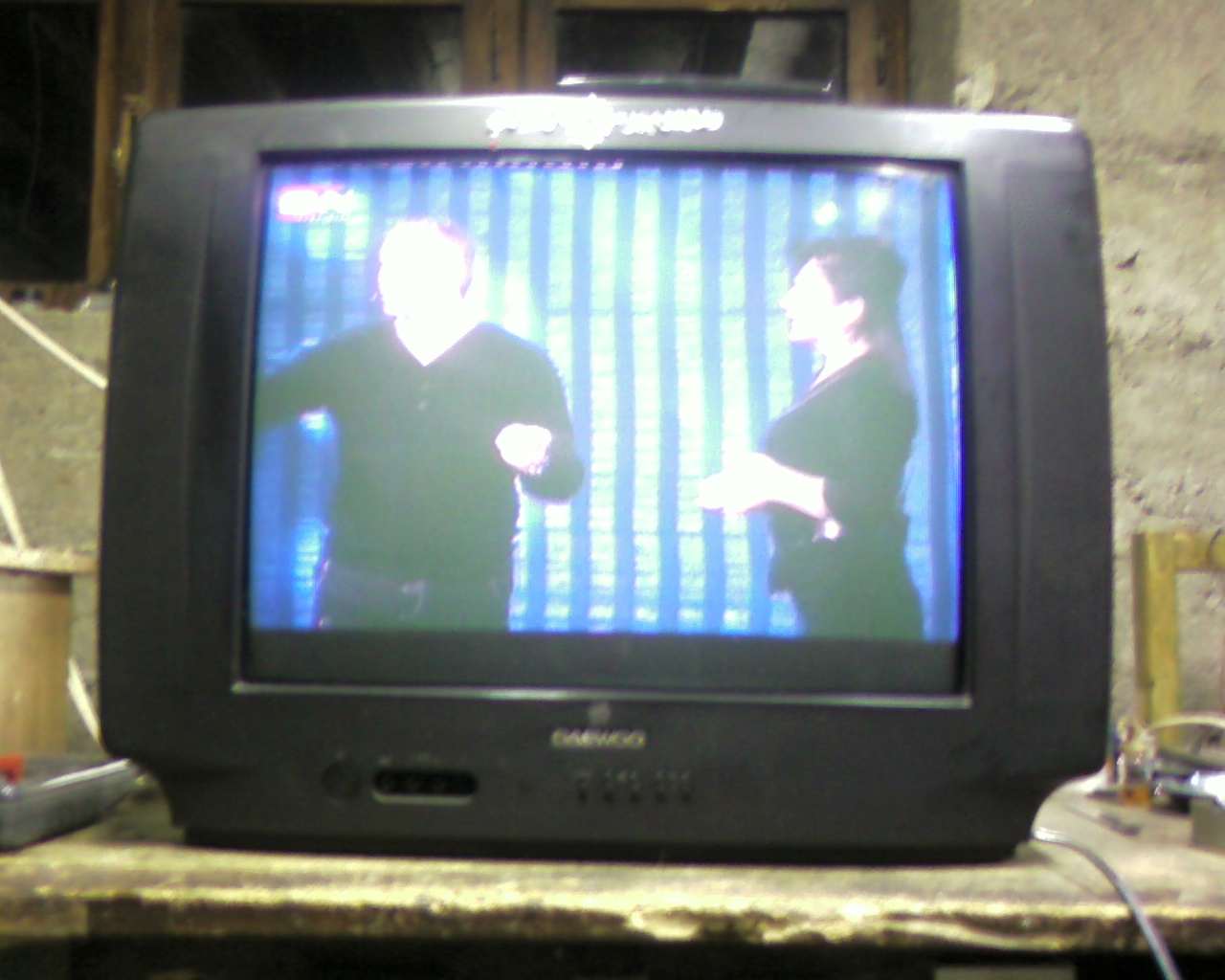

Aj slikaj tu "nabijenu" sliku i postavi (da ti slucajno nije smanjen B+ pa tako preklapa)

[majstorr]

B+ je 110 volti kolko i pise na ploci.

[Stolle]

C407 si zamenio?

[majstorr]

i C407 i C405 u napajanju vertikale.

[majstorr]

Nemogu da verujem da ovako glup kvar ne mogu da resim.Daj pomagajte ljudi.Menjao sam i vrednosti otpora i uspem da rasirim sliku ali kako da da je mrdam po poziciji jer ako je povecam onda mi se gornji deo ne vidi?

[FAZI]

a,sa svaki dump slika je onako sobrtana? ako da onda nije problem u service mode jer male su sanse da bas oba dump`a imaju isti problem.

[majstorr]

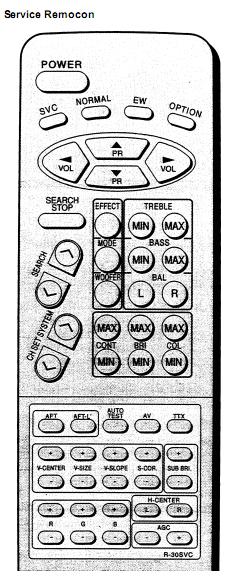

ma sa oba dampa isto jasno je da nije softver ali kad ne moze da se nadje sta je jedino ostaje da se budzi ali treba mi postupak za ulaz u servis meni

[alexa_pg]

...postupak za ulaz u servis meni...

[majstorr]

Ma kolega Aleksa ne staj mi na muku.Znam i ja da moze preko servisnog nego gde mi se isplati da ga kupim za jedan tv.Jedino ako ima neko da snimi na komp preko sonde za svako dugme povorku u rc 5 pa da napisem sors za atmel ali i to je velika zajebancija za male pare.Ne biva nikako.U svakom slucaju hvala svima na dobroj volji.

[FAZI]

ako se ne isplati, onda uradi sam
http://tv-servis.netfirms.com/homemade- ... 30svc.html
