VOX TK2580 [RESENO]

[eLAB]

Pozdrav,

FIRMA: VOX
MODEL: TK2580
PCB(oznake na štampanoj ploči): PX20045-6CG
MCU(procesor): TDA9361PS/N3/5
EEPROM: 24C08
VERTIKALA: STV9325
AUDIO:AN17821A
SMPS (mreža): CQ1265RT
FBT (vn trafo):BSC25-01N4004B

TV je stigao sa neispravnim napajanjem. Nakon popravke napajanja i paljenja TV-a, videli smo da je neispravan i VN trafo (baca tacno na hladnjak od mreze). Ponovo sredjeno napajanje i sad je problem...Trafo BSC25-01N4004B nismo uspeli da nadjemo pa je ubacen BSC25N0102 (uz dodavanje jos jednog blok kondenzatora). TV je radio par sati nakon cega je crkao TT2076. Stavljen je jaci tranzistor (verovatno je razlika u primarnim namotajima trafoa) i sada je verovatno sve u redu samo su potrebne dve informacije:

- da li neko zna tacnu vrednost B+ napona?
- koji jos VN trafo moze da zameni BSC25-01N4004B bez prerade ili sa preradom?

Pozdrav,
Dejan.

[vlatkocopa]

Gde si dodao blok i koje vrednosti(predpostavljam col-emiter u HIS)Koji je bio originalni i koji si jaci stavio?Ako je ekran 51 B+ bi trebao biti 115-125V,ako je manji ili veci najlakse mozes odrediti po sirini slike(ubaci test signal i gledaj vert. i hor. raster)
BSC25-01N4004B je najbolje da uporedis ako ga ima uopste u HR-u.

[nec]

Imas nesto o ovome trafo-u tu http://www.fanzo.org/forum/viewtopic.ph ... 27#p120727 i ako u medjuvremenu niko nije nasao taj trafo, tesko da ces i ti naci

[Stolle]

Sigurnih zamena uglavnom nema, kinezi su to. Dovijamo se na razne načine, uglavnom prepravljanjem i domotavanjem namotaja na nekim poznatijim trafoima ili one koje već imamo. Često se za prepravke koristi HR7519 ili AT2079/09.

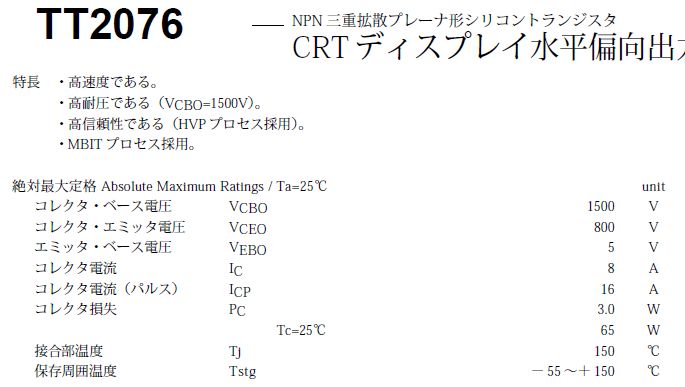

TT2076 uopšte nije "slab", možda je bio oštećen, ili pak ova sad zamena kondenzatora i neodgovarajući trafo su uticali na njegovo crkavanje.

[milan]

Ekran je 25", tu je napon od 125v do 130v, najcesce je 128v.

[eLAB]

Pozdrav,

kondenzator koji je dodat je 1n5 izmedju C i E tranzistora. Napon je bio povecan, nesto preko 138V i verovatno je to jedan od razloga zasto je crkao TT2076. Stavljen je 2SC4288A (da ne rizikujemo), napon podesen na 130V i sada sve radi kako treba.

Hvala svima!

Pozdrav,
Dejan.

[Stolle]

Nema potrebe za 2SC4288A, ali sigurno ne škodi.
