Vivax imago 2911PF (RESENO)

[milans01]

FIRMA: Vivax imago
MODEL: 2911PF
CHASSIS(oznaka šasije):
PCB(oznake na štampanoj ploči):
MCU(procesor): VCT3831A C4
EEPROM: 24CW16
VERTIKALA: SLABO VIDLJIVO stv8172
AUDIO: TDA8944J
VIDEO: MSP3465G B8 V3
SMPS (mreža): COPER BCK-4201,IC 44608P40,FET 2SK2996
FBT (vn trafo): BSC 29....
TUNER:
KVAR: MREZA Stekce..
OPIS KVARA:
Kada se ukljuci mr. prekidac,stby dioda svetli a mreza cakce,ck-ck-ck-ck-ck(konstantno,isti ritam i tako moze do ujutru),a prilikom pokusaja startovanja na P+,cakne 3-4 puta,led se za to vreme gasi i ponovo se vraca u stby,led se pali i sija,a mreza nastavlja da caka(ne bas tiho)..
Probao sam od mreznog elka,ic kola,feta,diodica,otpore u mr premerio,nista ni u primaru ni u sekundaru nisam pronasao da je u spoju..Isto je i kad otkacim vn..Jedino coper nemam..
Ima li ko kakvu ideju ili je imao slicnu patnju
Pozz..

[Majstor Duja]

Da li si probao sa sijalicom? 60W pa 100W? Da li si zamenio B+ elektrolit/te?

[enis.tz]

ja bi za pocetak otkacio vertikalu,tonsko kolo moguce da ti vuce jedno od tih,,a poslusaj i Duju otkaci his tranzistor i stavi sijalicu da vidis radil mreza..

[milans01]

Isto je,otkacio vn,prikacio sijalicu,potpuno se isto ponasa..Mreza u stvari cvrci,a kada pokusam start na P+,onda cakne 2-3 puta,cak-cak-cak i vrati se u stby i nastavlja da cvrci..
Zaboravih da napomenem,covek mi rece da je tv radio i kada je strecnula struja,posle toga se vise ne pali i radi sad kako radi.Nesto jest zveknulo,samo treba izcackati sta..
Probacu otkaciti ton,vert,mada mislim da je mreza,a i tu nema par elemenata koje sam uglavnom probao,jedino coper??
Mislim de je to TCL sasija M serije??

[DSsasa]

Nije ti tu čoper u pitanju, proveri do detalja nasitnije otpore u mreži i diode (naročito zenerice i 1N4148) skidaj ih kda ih meriš, dešava se da neka od dioda "curi". Ukoliko ti i to ne pomogne zameni optokapler i tranzistore u primaru i sekundaru oko optokaplera.

[nec]

Problem ti je u mrezni stepen,(e sad sta tacno ti trebas utvrditi) i nemoj meriti vec menjaj
PS evo kolega me pretekao

[tom]

Nagađamo o kojoj se chassis radi a da ste napisali sve oznake (sufikse) na VCT3831A C4 recimo ovo još u prvom postu onda bi već bila druga priča...

M35
VCT3831A C4
3371.46 LC F
124173.001
TCL-M35V01-MN TL00

KONKA
VCT3831A C4
5316 4F LCF
155704 001
KONKA CKP 1608 S KO05

[milans01]

Upravu si Tome,sve pise na procesoru..

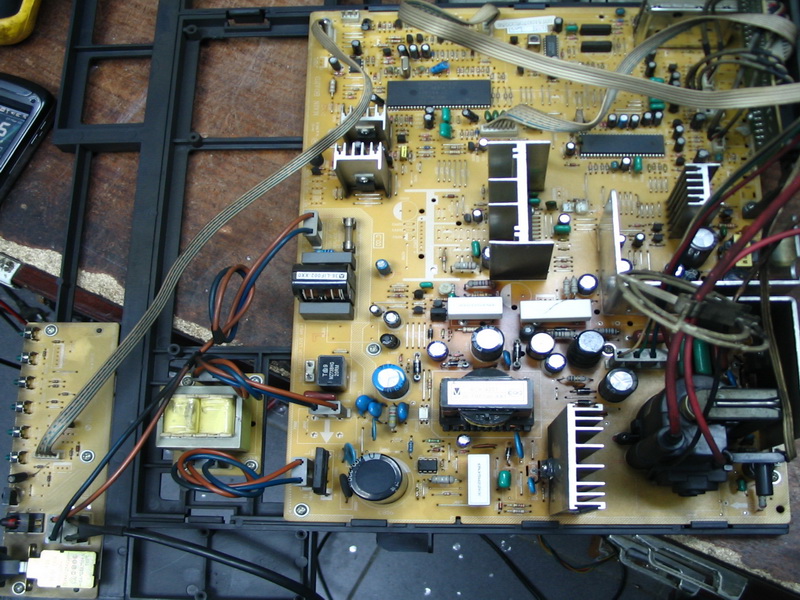

Evo u prilogu slika i ostale oznake sa VCT-a:

VCT3831A C4
4381.4A LC F
137716.000
TCL-M35V04-MN TL03

Znaci M35 sasija

[cacko85]

Probaj da kratko spoish Colector i Emiter na Q833 i vidi dal mreza normalno ce da krene.

[milans01]

Probao prespojiti,nista...Mreza samo promeni periodu cakanja,ima isti ritam kao kad startujem sa tasterom P+,ck-ck-ck...Tako cakce dok drzim prespojeno,a na P+ cakne 3 puta i vrati u stby i cvrci...

[majstorr]

Prelemi stabilizatore obavezno.

[vlatkocopa]

Eee...stari dobri ESR Prvo sta uradim je stik proba elkosa,pa onda idem dalje...mada me je 2-3 puta zahebo kod SMD elkosa..

[nec]

Jedno OFF pitanje: imas li ESR metar

[milans01]

Auuu ljudi,skoro da me sramota sta sam propustio i kako sam se zapetljao oko mreze ko pile u kucinu...Elko od 100m/160v je bio ceo problem,a izgledao je ko nov,grejao ga fenom,posle i duvaljkom,ama da je bar malo reagovalo na cvrcanje,odmah bi ga zamenuo,ovako malo kasnim al dobro je,sticu ja

Hvala svima

[milan]

Probao sam od mreznog elka,ic kola,feta,diodica,otpore u mr premerio,nista ni u primaru ni u sekundaru nisam pronasao....
Ima li ko kakvu ideju ili je imao slicnu patnju
Pozz..

Urednik na forumu te je pitao

Da li si zamenio B+ elektrolit/te?

Sledeci put kad otvaras temu, navedi tacno po oznakama i pozicijama, koje si komponente merio a koje menjao.

[milans01]

Ok,prihvatam sve kritike,amlo sam se pogubio taj dan,doslo mi 5 tv-a,a morao sam i 2 racunara zavrsiti,pa sam bio malcice pod pritiskom i hteo sam to na brzaka,sve sam brzo i resio sem tog Vivaxa i zapeo sam u mrezu i gotovo,dalje od toga nevideh ni negledah...
Bice drugi put malo ozbiljnije 100%

Crko mi ESR,al sto pre ovih dana nabavljam novi,obavezno..Mada je prvo sto radim,menjanje elkosa,stacete,desava se i naj boljima da pogrese tj zalutaju tj odlutaju

Hvala svima na potrosenom vremenu,pozdrav....

[Majstor Duja]

Probao sam od mreznog elka,ic kola,feta,diodica,otpore u mr premerio,nista ni u primaru ni u sekundaru nisam pronasao....
Ima li ko kakvu ideju ili je imao slicnu patnju
Pozz..

Urednik na forumu te je pitao

Da li si zamenio B+ elektrolit/te?

...

Da, ali treba to i procitati...

[milans01]

Juce kupljen instrument za elkice,onaj moj elko od 100mf ima nekih par pikoF,pomislih da mi nevalja instrument
Jest majstor Dujo,samo je trebalo procitati
