TV CONDOR MODEL CTV5103 Potrebna shema(RESENO)

[electronix]

FIRMA:CONDOR
MODEL:CTV5103
CHASSIS(oznaka šasije):NEMA
PCB(oznake na štampanoj ploči):819A50
MCU(procesor):M50431-101SP
EEPROM:M58655P
VERTIKALA:A940+C2073
AUDIO:AN5265
VIDEO:TA7698AP
SMPS (mreža):D1431
FBT (vn trafo):DNF-FA2002 E136049
TUNER:UVE33-W14
KVAR:NEMA SLIKE NE STARTA
OPIS KVARA:VN TRANZISTOR D1426 U KRATKOM SPOJU

Potrebna mi je shema navedenog tv-a jer nemogu da vidim oznake tranzistora,kondenzatora i otpornika u dijelu pobude vn tranzistora jer su toliko crni da se nevide oznake.(Na sasiji vidim da se radi o Q304 Q605 i Q606 zatim R257 R413 i R307 i kondenatori C310 C613 koji su kao ugljenisani.)Prvo bih otklonio eventualni kvar u mrezi a zatim i ostalo.Medjutim nemam sheme navedenog tv pa vas molim ako je moguce istu dobiti od vas.Hvala.

[nec]

Vidi dali ce da ti posluzi ova (malo je slabijeg kvaliteta)

[electronix]

Hvala za shemu.Nazalost samo je nesto isto kao kod moje sasije(procesor i video) ali dio sheme koji trebam nema uopste.

[Stolle]

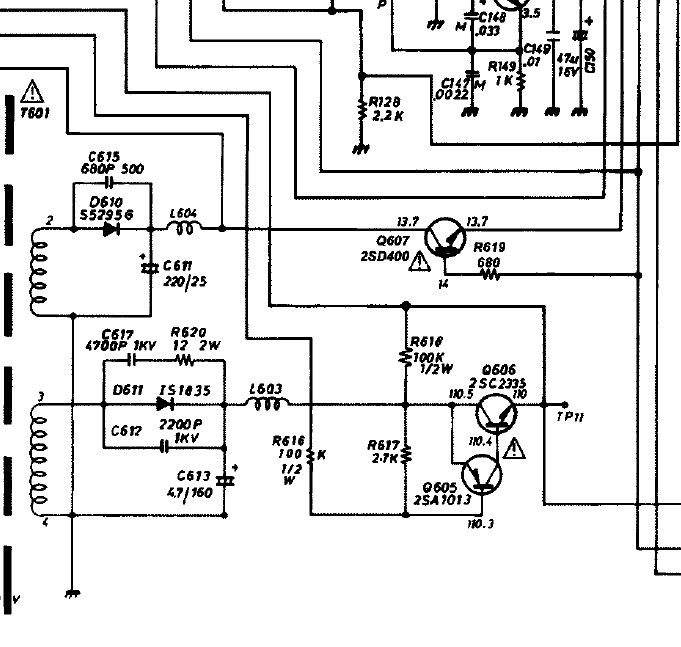

Tvojih oznaka nema, ali vidi ima li sličnosti:
AUDIOTON CTV5102

[milan]

Probaj i sa ovom semom /TV CONTEC MFP-5398, MV-5198 & MV-5198A /
http://www.fanzo.org/forum/viewtopic.php?p=20797#p20797

[electronix]

Hvala vam za sheme.Mnogo toga nije bas isto pa pokusavam da skontam nesto.Uglavnom mreza se sastoji od gretz-a BA10G(BR601); 4 tranzistora:C1815(Q601,Q603),B774(Q602),D1431(Q604),3 diode BYT52J(D603,604,605)...Sto se mreze tice jest slicna.Najgore mi je sto one pregorene komponente nemogu naci...
Osim toga kada sam skinuo plasticni okvir na kojem je pricvrscena sasija nasao sam na sasiji sledece oznake:G01-A819A

[Stolle]

A pusti sad oznake, gledaj šeme, uporedi sa šasijom, trebalo bi da neka od njih odgovara. Nema veze što je drugačije obeleženo.

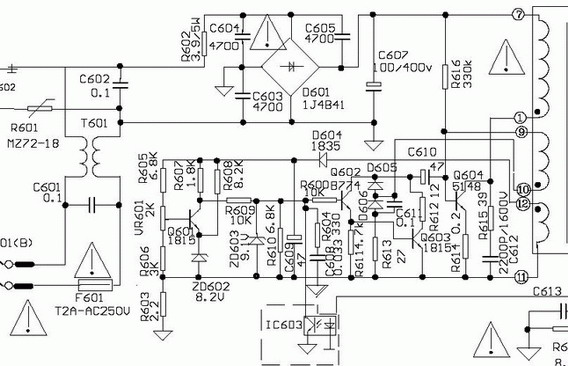

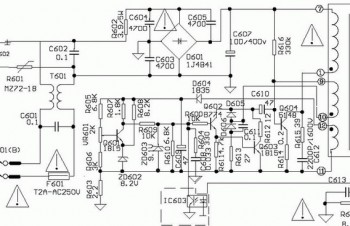

Sad gledam, sa oznakama na 600 u mreži je Stylandia CTV5162.
viewtopic.php?p=16638#p16638
A evo i sekundara:

I komplet šema:

Kod: Označi sve

http://www.ddrservice.net/download/TV-Set/stylandia/stylandia-ctv-5162.zip.pdf.html

[electronix]

Stolle hvala i svaka cast!!! Sada cu da uzmem sheme pred sebe pa da se pozabavim sa otkrivanjem.

[milan]

OVA

[electronix]

Stolle i Milane pa vi ste klasa Prateci sheme posebno onu od CTV-5126 dosao sam do tranzistora Q605-606.To su 2SA1013 i 2SC2335.Posto nemam zamjene za 2SA1013( koju sam trazio u VRT-u) neznam koji tranzistor bi mogao da stavim A umjesto 2SC2335 neznam da li moze 2SC4242 ili 2SC2625?Molim za pomoc...Uglavnom ostale komponente sam stavio.E sad ostalo samo to.

[Stolle]

To što si naveo bi trebalo da može. Može i BUT11 i toga tipa, BUT12, BUT56A...BU508A čak...
2SA1013 možeš zameniti sa 2SA1275, 2SB1212, 2SB1236A, ali mislim da je njega lakše naći, ima to svaki dobavljač.
Nego, jesi li zamenio sve elektrolite u primaru, a biće da treba i većinu u sekundaru, pošto je toliko elemenata pogorelo, napon je divljao.

[electronix]

To što si naveo bi trebalo da može. Može i BUT11 i toga tipa, BUT12, BUT56A...BU508A čak...
2SA1013 možeš zameniti sa 2SA1275, 2SB1212, 2SB1236A, ali mislim da je njega lakše naći, ima to svaki dobavljač.
Nego, jesi li zamenio sve elektrolite u primaru, a biće da treba i većinu u sekundaru, pošto je toliko elemenata pogorelo, napon je divljao.

Hvala Stolle.Sve elektrolite(cak i one koji su bili ok) pocev od mreze pa do onih oko vn trafoa sam povadio i stavio nove.Jer sigurniji sam kada su elektroliti ok,pa radilo se o tv-u ili bilo kojem drugom uredjaju.


Zašto citirate ceo text kad treba samo da odgovorite ili pitate...citiraj trebate upotrebljavati kad želite da nešto potencirate ili izvučete iz konteksta...a za odgvor služi dugme a ne

[electronix]

Stavio sam tranzistore Q606 iQ606(2SA1013 i BUT11).Po ukljucenju je pregorio tranzistor 2SA1013 i proboj se desio izmedju baze i kolektora.Na mrezu sam nakacio sijalicu i pokazalo se da radi ok(postepeno se intenzitet smanjio usled praznjenja elkosa).Ostale tranzistore ispitao instrumentom i oni su ok.Elkose i otpornike sam zamjenio.Nije mi jasno zasto probija baza-kolektor od Q605 2SA1013? U HIS-u je vn tranzistor koji sam stavio (BU508D) u redu.

[Stolle]

Možda je neki škart? Jesi li ga dobro postavio?
Citate sam pobrisao.

[electronix]

Kod postavljanja nema greske jer cak i na sasiji s donje strane su sve oznake.A tranzistor je bio ispravan.Sada sam stavio 2SA1112 i opet isto?Proboj baza-kolektor.Ispitao sam instrumentom i Q608 posto je vezan sa pregorenim tranzistorom.Ali on je ok...

[krllebg]

Da nisi nesto okrenuo naopacke ? izvini sto pitam to,ali oznake na stampi nemoraju da budu (vrlo cesto sam imao i da nisu) tacne.Uporedi shemu,tranzistor,stari-novi,zamenu pa ces bti 100% siguran.

[electronix]

Uporedio sam...

[electronix]

Pratio sam shemu i svaki dio sam ispitao prije ugradnje.Normalno da sam takodje i pazio na tranzistore-polaritet jer su neki pnp tipa(poput A1013).

[milan]

Moramo neke stvari razjasniti, meni nije jasno.
Po opisu gore nerade dve stvari, mreza i his.
Da li si mrezu osposobio i promenuo elektrolite u njoj?
Ako jesi, onda po semi od stilandije daj poziciju tranzistora sto ti sada stradaju.

[milan]

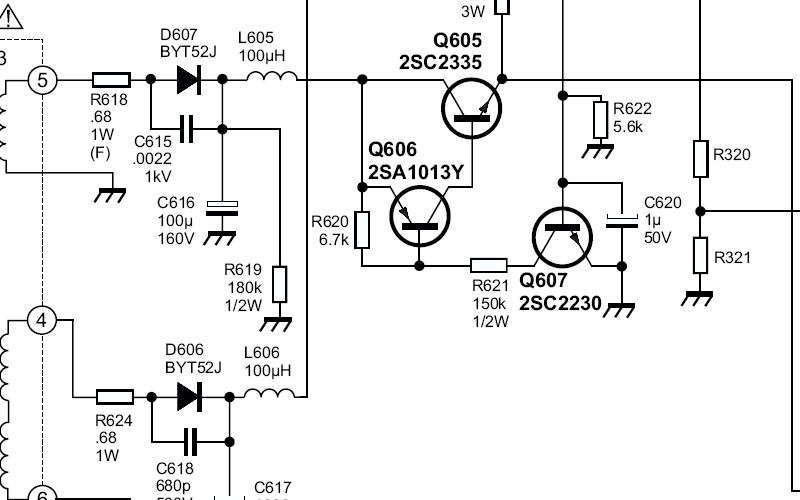

Ako je ova sema u redu, izvadi BUT11 i napisi koliki je napon na na C616. Izmeri i om metrom
otpor, od tacke gde je vezan emiter (q605) i mase.
