MODEL: TV-2166TX
CHASSIS(oznaka šasije):

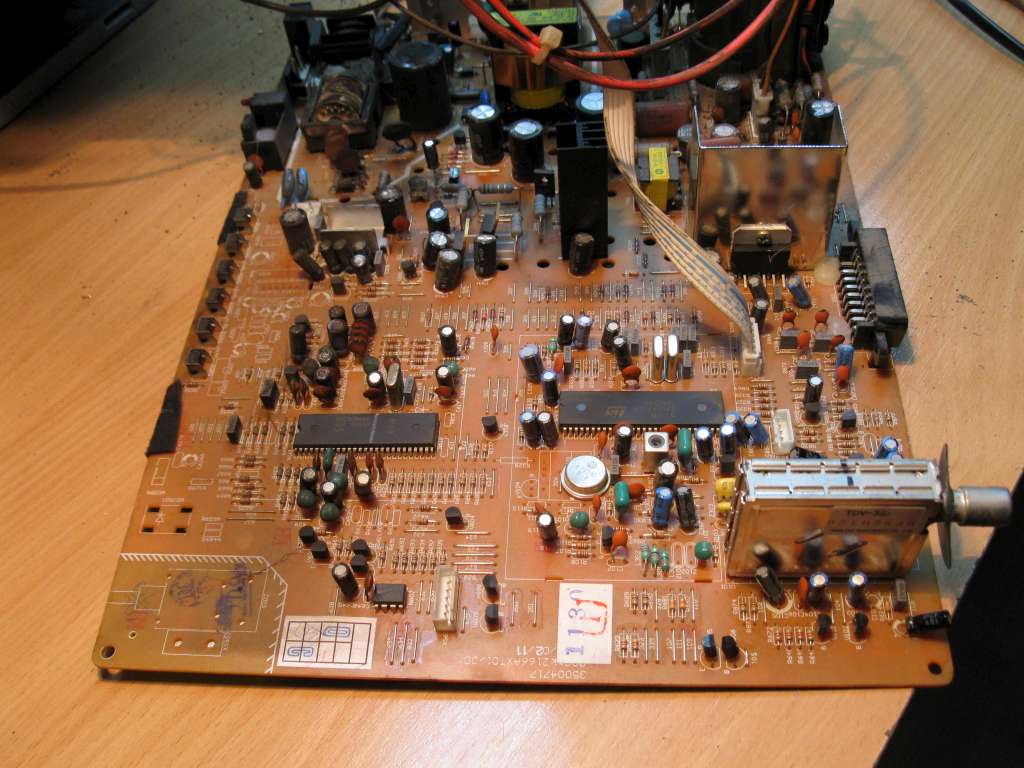

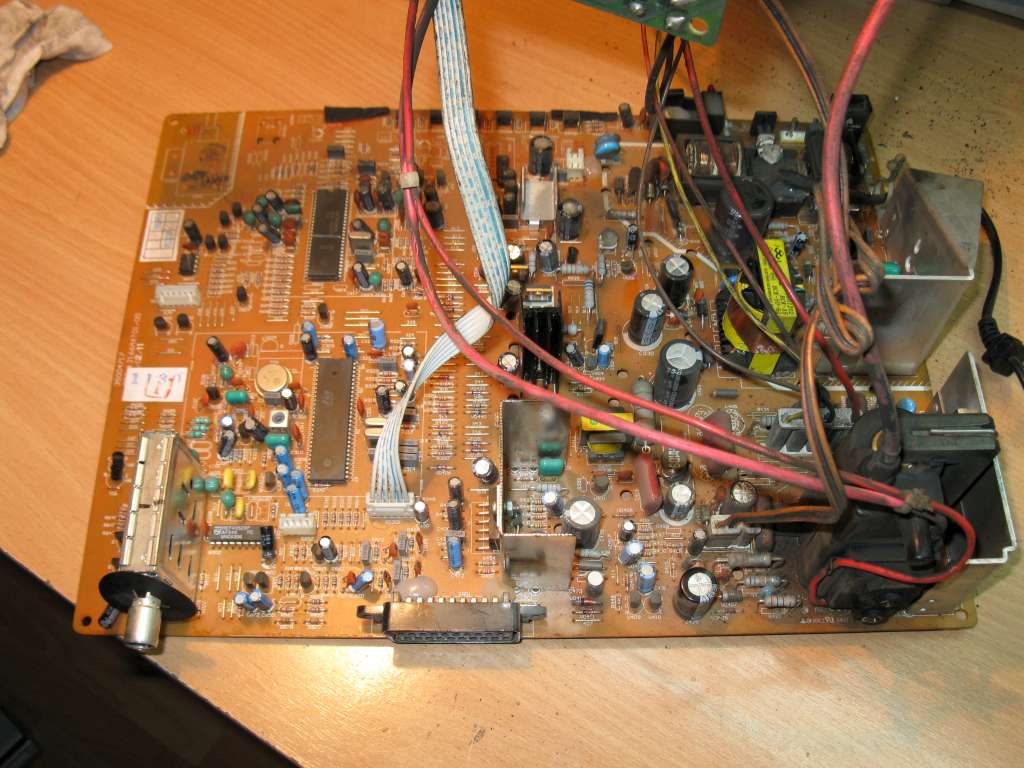

PCB(oznake na štampanoj ploči): 35004717 090*2166AXT01/00
MCU(procesor): SDA555XFI
EEPROM: 24C08
VERTIKALA: TDA8174A
AUDIO:
VIDEO: STV2248C
SMPS (mreža): TDA4605-3 + 7N60B
FBT (vn trafo): Nema nalepnice
EKRAN: A51AEZ90X99
TUNER: TDV-3S7 03102849
KVAR: Pulsira mreza
OPIS KVARA: Musterija kaze da je TV stao posle grmljavine i da su u komsiluku izgoreli jos neki uredjaji. U primaru mreze iskontolisani svi otpori i diode. Zamenjen mrezni tranzistor i elektroliti u primaru ali mreza nije proradila. Odradjeni sumljivi lemovi. Kacenjem
na B+ samo je treperila.RESENJE KVARA: Problem je bio u sekundaru mreze. Izgoreo je optokapler PC817 (N902) i tranzistori takodje u sekundaru pored optokaplera A1015 (V902), A1015 (V906). Preventivno zamenjen elektrolit u sekundaru pored optokaplera 1uF 50V (C920) i elektroliti u primaru mreze 1uF 63v(C915), 2.2uF 63V (C919), 47uF 63V (C913) jer su na ESR instrumentu pokazivali losiju vrednost.
Koliko sam mogao da vidim na net-u u ovaj TV idu 2 razlicite verzije sasija. Ako nekom zatreba sema u paketu su obe verzije
NEO TV-2166TX.rar- (1.09 MiB) Preuzeto 463 puta.
