Blaupunkt CUC3400 problem u slici

[Japanac]

FIRMA:Blaupunkt
MODEL:T55-400 text
CHASSIS(oznaka šasije):CUC3400
PCB(oznake na štampanoj ploči):
MCU(procesor):ZC84285P
EEPROM:
VERTIKALA:TDA8170
AUDIO:TDA1905
VIDEO:
SMPS (mreža):TDA3645
FBT (vn trafo):
TUNER:
KVAR:Svetla traka u sirini od 10cm u gornjem delu ekrana

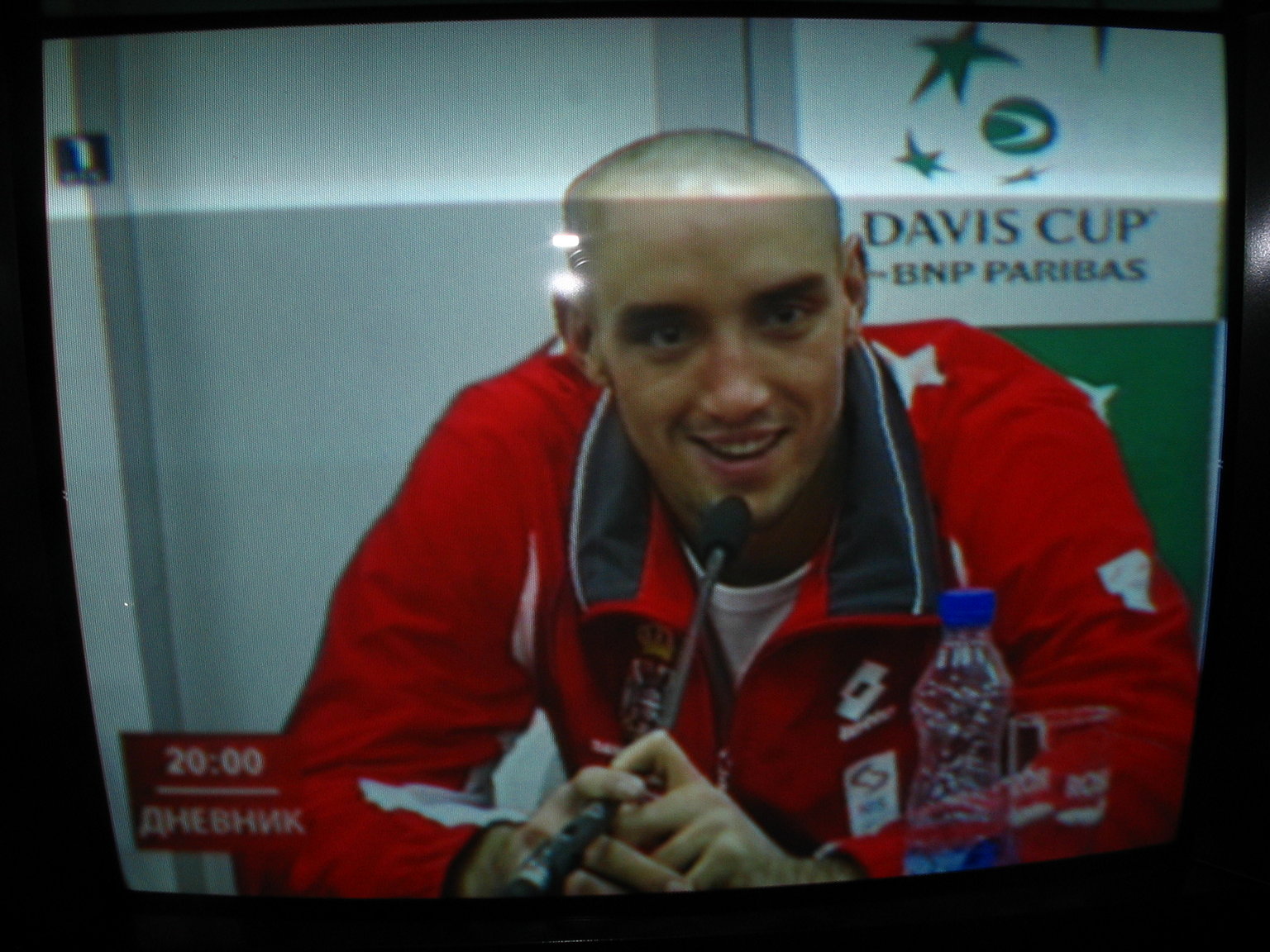

OPIS KVARA:Pri prelazu sa tamnijih na svetlije kadrove,pojavi se u gornjem delu ekrana (situacija kao sa slike).Sve vreme dok su kadrovi na slici tamniji sve je ok,dok traje smena tamnih i svetlijih kadrova u gornjem delu ekrana zavisno od intenziteta svetlosti slika u tih 10cm se skuplja i siri.Zamenio sam sve elektrolite na osnovnoj ploci,na modulima sam samo one za koje sam utvrdio da su losi,takodje sam zamenio i kaskadu.Da li je neko imao slican problem.Pozdrav

[Stolle]

Zar nije vertikala u pitanju?

[toce]

Zameni sve elkose u mrezi ne meri nego menjaj.

[birocip]

Ja bi zamenio trimer u mrezi

[alexa_pg]

Smanjen je napon za napajanje vert. stepena. Prvo provjeriti B+ jer se iz HIS-a napaja vertikala.

[Japanac]

Zamenio sam sve kondenzatore na ploci,ali bukvalno sve.Problem je sto taj kvar nije prisutan non stop nego samo sa pojavom svetlih kadrova,dok su tamni kadrovi sve je ok,slika normalna bez bilo kakvih nepravilnosti.

[toce]

Onda meri napon na verikae kad je tamna slika i kad je svetla da vidis jel ima razlike i zameni vertikalu TDA.

[Japanac]

Ok,zamenicu TDA i izvrsiti merenje pa javljam

[alexa_pg]

Provjeri R681 (0.22), D411 i C411. Nesto od ovo troje je neispravno.
Za probu mozes dovesti i eksterno napajanje +24V

[Japanac]

Zamenio sam trimer u mrezi,nije pomoglo,zamenio sam D411 i C411 isto se desava.Kada dovedem eksterno napajanje 24v sve je ok,merio sam napone i oni variraju zavisno od toga kakav je kadar da li svetliji ili tamniji,kada je svetliji kadar i desi se ovaj problem kao na slici ,napon je 21v,dok kada nema tog problema odnosno kad su kadrovi tamniji imam potrebnih 24v.Primetio sam da u tom momentu kada se pojavi taj problem,jos poneki naponi opadnu za oko 2-3v.

[cacko85]

...Prvo provjeriti B+ jer se iz HIS-a napaja vertikala.

Kao shta kaze kolega, proveri dal mreza radi OK, naponi da ne variraju na nju.

[katicbranko]

Mislim da sam davno imao slican kvar i koliko se secam bio je problem u trafou.Raskaci postojece napajanje i namotaj na jezgro namotaje za napajanje vertikale.Ako sve radi siguran,si da je mreza stabilna i menjaj trafo!

[vlatkocopa]

Ako je mreza stabilna, jedino ostaje trafo.Kolko se secam kod mene se gubilo skroz napajanje za vertikalu, al tek kad odradi neko vreme..to sam resio namotavanjem kao sto je reko kolega i tako predao musteriji,normalno receno mu je da je budz,pa nek traje dok laje...

[toce]

Zameni i trimere u vertikali moguce da i od njih zeza.

[Vojvoda]

Momci, niko da se seti mrežnog elka. Isti problem hoće da pravi i kaskada.

[spagagz]

Momci, niko da se seti mrežnog elka.

Slazem se sa kolegom,mislim da je samo do mreze,jer da je vertikala nebi toliko reagovala sa promjenom kadra.

[Japanac]

Menjao sam i mrezni elektrolit,bukvalno sam zamenio sve kondenzatore,ali ista stvar.Sve mi to mirise na novi trafo,samo da uspem da ga nadjem

[Vojvoda]

Probaj staviti običnu kaskadu 7KV. Može biti i do nje.

[kisko]

Zamenio sam trimer u mrezi,nije pomoglo,zamenio sam D411 i C411 isto se desava.Kada dovedem eksterno napajanje 24v sve je ok,merio sam napone i oni variraju zavisno od toga kakav je kadar da li svetliji ili tamniji,kada je svetliji kadar i desi se ovaj problem kao na slici ,napon je 21v,dok kada nema tog problema odnosno kad su kadrovi tamniji imam potrebnih 24v.Primetio sam da u tom momentu kada se pojavi taj problem,jos poneki naponi opadnu za oko 2-3v.

Po ovom nije do kaskade već isključivo mreža.Najviše me podseća na glavni mrežni elko ili trimer(probaj drugi trimer ako si taj skinuo sa stare chassis) ....probaj da mu dodaš još jedan elko na +24V ali manje vrednosti...bar da znaš gde je kvar.

[kibsa]

Da li su ti stabilni naponi iz mreže, kod različitih intenziteta osvjetljaja.I da li ti je B+ koliki treba.
