TV BEKO BA21AFST ETE2 smanjena slika po vertikali RESENO

[misko-GL]

FIRMA: BEKO
MODEL: BA21AFST
CHASSIS(oznaka šasije): ET-2 (ET2)
PCB(oznake na štampanoj ploči): JUG7.820.011 (JUG7820011)
MCU(procesor): TDA9345PS/N3/3 (TDA9345PSN33)
EEPROM: AT24C08
VERTIKALA: TDA4864AJ
AUDIO:
VIDEO:
SMPS (mreža): STRG5653
FBT (vn trafo): BSC60C
TUNER:
KVAR: Smanjena slika po vertikali
OPIS KVARA: TV nije imao standby, raspao se STRG5653, isto tako i otpornici R803 i R804 i dioda VD806, u sekundaru dioda VD810 u kratkom spoju (za +117V), i tranzistor u HIS V431 TT2140. Posle zamene ovih elemenata i svih elektrolita u mrezi tv je proradio, ali sa smanjenom slikom po vertkali, slika je smanjena isto sa gornje i donje strane. Zamenjen N300 TDA4864AJ, kondezatori C311 i C303 i dioda VD302. Nista se nije promenilo. Naponi napajanja TDA + i - 12V dobri. Provereni svi svi otpornici i dobri su. Molim Vas sta dalje?

[klasi]

Probaj da promenis neki elko u vertiklali ili mozda e dump

[miodrag popovic]

Uzmi daljinski i promeni format slike sa 16/9 na 4/3

[misko-GL]

Promenjeni su elektroliti,slika je 1/3 normalne tako da mi se cini da je manja i za format 16/9.Sa ovim daljinskim nemogu da menjam format(daljinski je original).

[integralpk]

Probaj da uđeš u sm i podesiš vertikalu.

[nec]

Samo da potsetim da nacin ulaska u SM na javnom delu nije dozvoljen, znaci pazite sta pisete ili ide LOCK

[integralpk]

Ok previd, pozdrav.

[miodrag popovic]

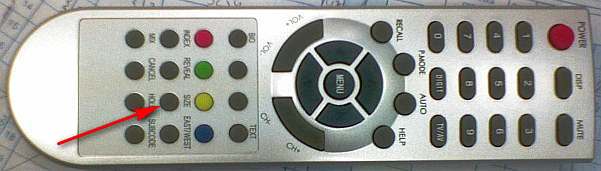

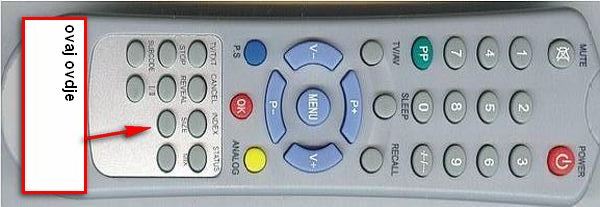

Ako je ovaj daljinac evo dugme za promenu visine slike.
Vecina novih TV-a ima za promenu formata slike mogucnost.
Visina slike moze da se promeni i promenom vrednosti komponenti u sklopu vertikale.

[misko-GL]

Daljinski je taj gornji, ali ne reagije, nista se ne desava pritiskom dugmeta.Ovaj daljinski je potpuno isti kao sto imam za VIVAX.Ni na VIVAXU ne mogu da menjam format slike.

[klasi]

Pa mislim krajnje je vreme da promenis dump sve cinjenice sa na tu stranu,ili??????

[misko-GL]

Zamolio bi za nacin ulaska u SM naravno preko PP

[emem]

JUG7.820.011 = ETE-2

[Borce Vasilev]

ako si pregledao sve elkose u vertikala onda unesi novi dump i to je to :) Pozz!!

[misko-GL]

Hvala na pomoci problem vertikale resen " manjom" kombinacijom vrednosti otpornika R303 i R305 i manjom korekcijom u SM . Pozdrav
