TV SCHNEIDER TV1S & TV3 - Problem shirina slike (RESENO)

[skull]

Evo sad TV doge sa izgorela kaskada, menjam to, menjam elko kolj pegla napon za HIS, i Tv radi ali slika mi je smalena po horizontali, mrdam sve trimere, nema podeshavanja sirina slike, igram se sa buster, i sa onaj kond seriski na otklonska, ali sliku mogu samo da smanjim a ne i da proshirim... kad osvetlim vishe slika se jos skupi... moze li ovo biti da njevalja VN trafo ???
PS pre nego sto ga kupim zelim da se osiguram u to jer je ovo neka staaaara sasija, pa ne bi cuvao suvenire.
PPS na TV su sve nalepnice skinute pa pojma nemam koji je to model ili sasija.
Potrebna mi je itna pomoc ! ... molim za sugestije !

[Damiru]

A koji TV???
Pre može biti da je mreža loša, neki od elkosa u mreži može da zeza. Verujem da su smanjeni svi naponi, ali se u HIS-u to najviše uočava.
VN trafo - ne verujem. To je pre manifestacija da je kaskada loša (povećana unutrašnja otpornost), ali pre će biti da je mreža.
Ovo samo navodim kao primer, ne vidim koji TV je u pitanju.

P.S.: Proveri i filtraciju/stabilizaciju RGB-a (oko +200 V ?)

[fanzo]

Nemoj ništa da budžiš , nego pronađi kvar. Ako možeš slikaj šasiju pa će se već naći neko ko će je prepoznati. Kupuj to bre , daj im 5€.

[skull]

Pa mreza pretpostavim da je ok (ima regulaciju na napon i mogu napon za his podesiti od 120-145 V, i stabilan je) , kaskada sam menjao i probao sa jos jedna nije ni to.
... vec sam im ponudio 8E, kazu da nemaju drug...nece da ga prodat... inace TV nije ko zna sta, drvena kutija.... pa mi nije mi mnogo stalo do njega,ali voleo bi da nagem kvar,pa makar i ne bi se dogovorio oko finalne cene (kupujem/popravam) !

[fanzo]

slikaj šasiju.

[skull]

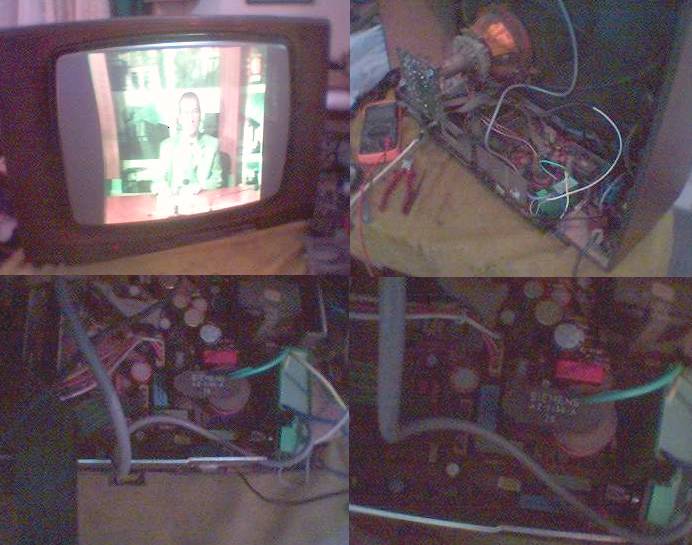

Evo slika i od napred i od nazad

Da napomenem da je po vertikalu mogu menjati, pa da dobijem kocku ( sa sve strane namalena za oko 5cm ...


[fanzo]

Preradio sam ti sliku . Uvek je snimi u .JPG ili JPEG pa je malo skompresuj 60-70%, bila ti je 1MB onako u .bmp. Korisna alatka "Irfan wieu".
To ti je Schneider , imam raskupusane dve , na jednoj piše TV1S , a na drugoj TV3 i ta desna ploča je ista , a za levu ne znam. nemam šemu od njih, ali ako ti je nešto sagorelo :) mogu pogledati.
Proveri o-w !
Napon bi trebao da je negde 140-150V za his.

[filka]

Ne radi ti O-W trazi tranzistor ili ako ti je kaskada probila moze da bude i otpornik koji napaja O-W oko 1om.pozdrav

[chellawy]

evidentno je da ne radi O/W
zoran ti je lepo rekao
premeri sve okolo u vezi stim

znas kako je na na Ei b-30 da ima one 3 diode na red vezane gde se sa druge skida napon za O/W
Dovoljno je samo malo da pusti i O/W ne radi

mozda i na toj tvojoj sasiji imas te diode ?
akoo nije do tog tranzistora za O/W

Ma vidim da si ga vec resio

[skull]

:oops: Ma reshio sam ga ali kad vam kazem kako ,
kad sam odspojio jedan mali transformic,blizu otklonske, slika se proshirila, sad je ok ( on ima tri noge kratkospojene,pa valjda radi kao zavojnicu)..... UVJEK FABRIKA STAVI VISHE DELOVA NEGO STO JE POTREBNO ZA PRAVILAN RAD TV-a ja ih otklonim i tv odma je ok
Sala na strana, jer ovo ce da radi duze vreme ili sam sjebo samo sirina slike, ili uzorkovace dodatne probleme , pa za kratak rok ce da se nesto sjebi.

PS, ja produzavam trag po kvar, ali da znam samo za slucaj da ne nagem :evil:

[Stevica]

Da se nadovezem na temu sa skoro istim problemom.Dosao mi je schneider stv 7010 sa dve sasije odvojene kao sto Zoran rece tv1s i tv3.Problem je u o/w stim da je slika dovoljno siroka tj preko celog ekrana(ne kao kod skulla) ali postoje izoblicenja klasicna kad neradi o/w.Imam semu koju sam jedino mogao da pronadjem ali se razlikuje bas u o/w na semi je tda 8145 a kod mene u tv-u su tranzistori bd189,bc547,bc558.Menjao sam tranzistore sve,proverio napajanje koje dolazi preko 10r otpornika,proverio kalemove,zamenio sve elektrolite u sekundaru mreze i nista(dva trimera i otpori svi prekontrolisani)proveravao sam i diode sem dve zenerice u o/w za koje nevidim vrednosti a na ovoj semi nepostoje.Ako neko ima semu ili neku ideju hvala unapred!!

[fanzo]

D5=18V
D2 i D7 ne znam ,ali jedna je 5V1 ne pitaj zašto , gledam sa šasije jer i kod mene je šema kao kod tebe.

[Stevica]

Hvala Zorane probacu sutra da izmenjam i to pa da vidim nemam vise ideja.Javljam sutra sta je bilo pozzzzz

[Joca]

Probaj sa ovom semom ako ti odgovara nije neki kvalitet ali bolje nemam puno srece.

[Stevica]

Zamenio sam zenerice i nista. Ne znam vise sta da radim .Na izlaznom tranzistoru bd nema napajanja ni na jednoj nozici 0v.Dok na ova dva tranzistora ima napajanja definitivno neradi o/w ali neznam zasto jer napajanje dolazi kako treba .Izmenjao sam i pregledao sve otpore i kondezatore.Menjao kalem i nemogu bez seme da skontam sta me zeza.Zato molim ako neko ima semu da je postavi.Joco hvala na trudu sema nije ista slican je deo o/w ali se ipak dosta razlikuje od mog.

[fanzo]

Ispod damper diode imaš napon negde oko ~20V tu negde , ako njega nema probila je dioda ispod ili o-w tranz. je u kratkom spoju. Taj neki napon moraš imati da bi o-w radio.

[Stevica]

Pazi ovako ispod damper diode nema napona ni ac ni dc.Inace dioda d2 by299 je zamenjena buster kondezator c611n na semi a u tv-u je 8n2 onda c9 56n na semi u tv je 0.022 ,c8 0,33u na semi u tv 0,82u to je sve zamenjeno takodje je zamenjen kalem L2 a L4 sam probao da izvadim i da ukljucim i slika je ista inace merio samo induktivnost ali neznam koliko je to ispravno.Proveren je i kalem L3 da nije u prekidu i (r16 4,7r zamenjen) tranzistor u o/w bd nije u kratkom spoju zamenjen je i on mada je i predhodni ispravan.Sada nesto gledam i mislim dali je moguce da vn trafo nevalja?

[Vojvoda]

Probaj sa ovom šemom. Mada je DTV2 šasija u pitanju, O-W je isti.

[Vojvoda]

Evo i drugog dela.

[alexa_pg]

Kada je slika presiroka, kao na tom aparatu, ja da bih lokalizovao kvar, skinem tranzistor BD.... i ukljucim aparat bez njega. Sada slika moze biti ponovo siroka ili skupljena. Ako je skupljena, ne valja tr. BD.... ili nesto oko njega, njegova pobuda ili je u krajnjem slucaju stavljen naopako.
Ako je pak slika ostala nepromijenjena, tj. presiroka i dalje, onda je greska oko dioda BY299....ukljucujuci kondenzatore koji su vezani na nju ili je ista naopako vezana.
