BLAUPUNKT WERKE GMBH IS7051VT Gasi se *ODUSTAO*

[stojkePN]

FIRMA: BLAUPUNKT WERKE GMBH
MODEL: IS7051VT FM41240 (IS 70-51VT FM412-40)
CHASSIS(oznaka šasije): CUC5350, CUC5510, CUC5511 (Nisam siguran koja je sasija)

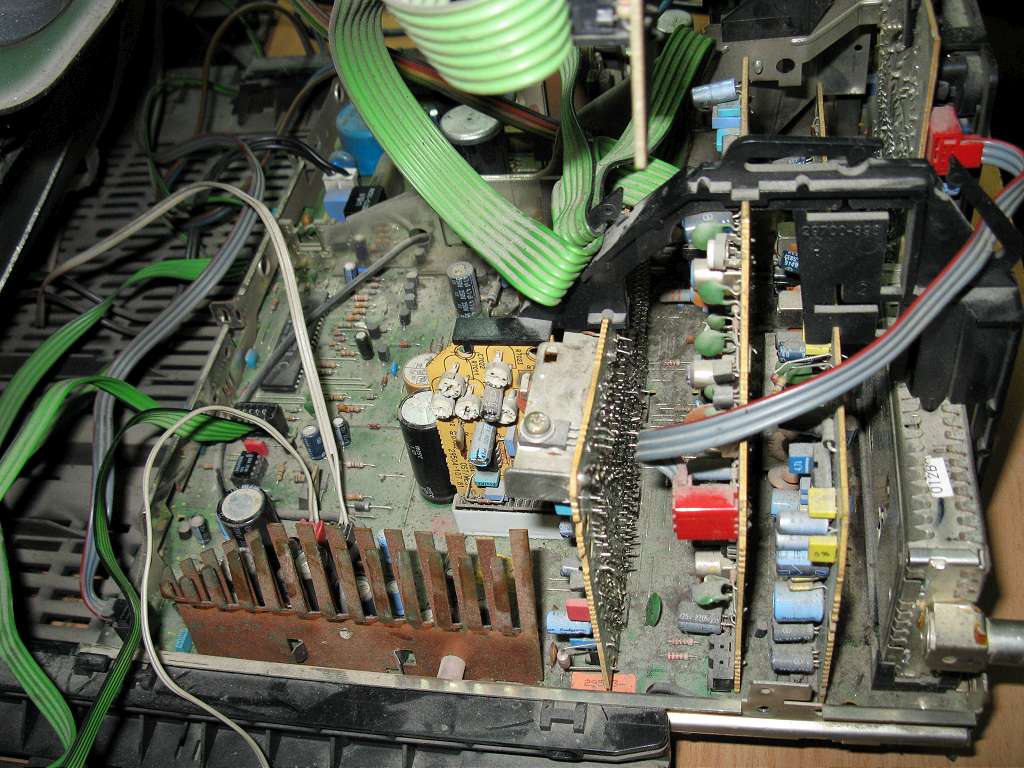

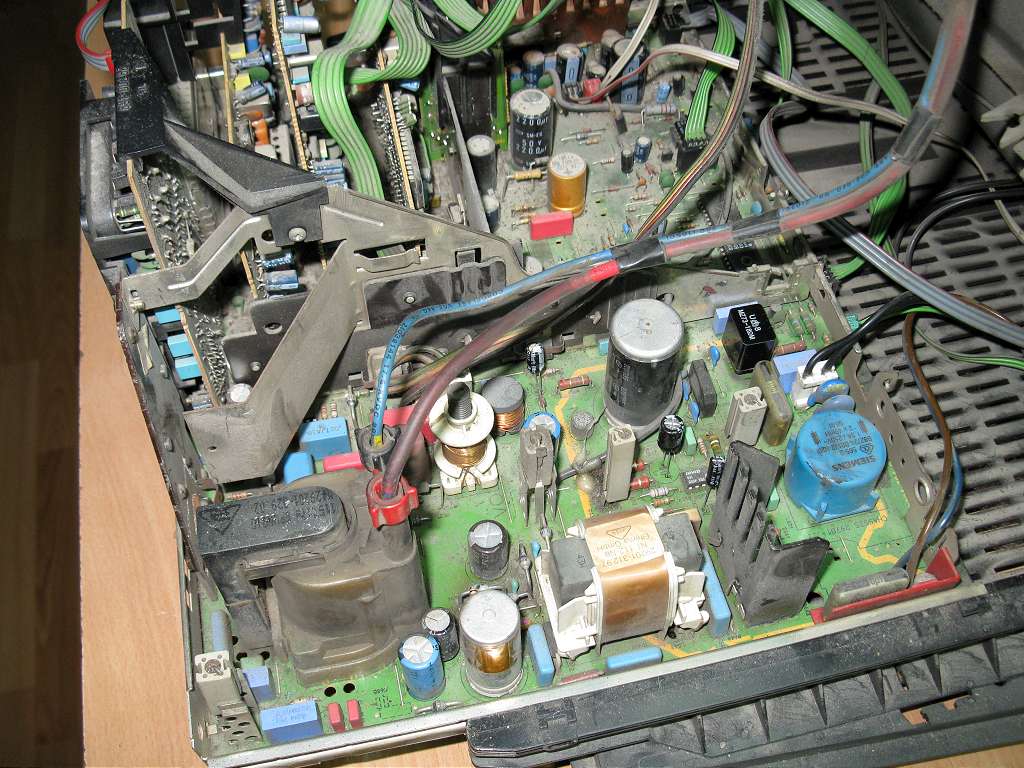

PCB(oznake na štampanoj ploči): CHASSIS 29701
MCU(procesor): SIEMENS SDA20561-A008 CUC5350.G.B.N.03
EEPROM: SDA2546
VIDEO: TDA4650 (CTV, PAL/SECAM), TDA4685 (VIDEO/AUDIO SIGNAL PROCESSOR)
SMPS (mreža): TDA4605
FBT (vn trafo): 29201-029.02 (2920102902) HR6502
HIS: TDA8140 (TV-HA-TRANZISTOR DRIVER)
TUNER: 29504-101.21 2 1383698
KVAR: Ugasi se u toku rada i problem sa tonom

OPIS KVARA: Opis musterije je da se TV gasi u toku rada i da ima problem sa tonom. Izmenjao sam sve sumljive elektrolite u mrezi i HIS-u (u hisu vec neko menjao) i TV sam ostavio da radi 24h bez prestanka i radio je bez problema. Ugasio sam ga i upalio narednog dana ali je radio samo 5 min onda je caknuo kao zvuk releja pojavio je rozi ekran sa povratim linijama na 1-2 sec i ugasio se. Kad sam upalio imao je visoki napon ali je ekran potpuno crn i nema da svetli led displjej sa desne strane. Ugasio sam ostavio 5 min i upalio i radio je normalno ali pojacavanje tona nije radilo kako treba. Dok se pojacava ton je prisutan i pojacava se cim se taster otpusti nema tona ili ga ima ali nesto u pozadini krci,probija. Posle ili ton dodje sam od sebe ili ako se ugasi i upali i ton je ok. TV je vec bio kod kolege koji je konstantovao da je problem sa VN jer kaze da kod Grundinga hoce tako da se gasi zbog trafoa. Najgore mi padaju ovakvi kvarovi ili radi ceo dan ili zeza na 5 min pa nikako da ga nahvatas i nikako da budes siguran da si popravio.

Evo i seme za CUC5350, CUC5510, CUC5511 jer nisam siguran koja je prava zato sto se poklapaju po procesorima i otalim komponentama.

[zozontv1]

Za problem sa tonom: otkači reset kontakt na mrežnom prekidaču, ili, zameni mrežni prekidač....

[integralpk]

Proveri stabilizator LM7805, a postoji mogućnost da ne valja VN trafo.

[Stolle]

Što se šasije tiče, treba da je ovako:
BLAUPUNKT FM 412.40
SIEMENS CS9101
GRUNDIG CUC5511

[toce]

I ja mislim da tu nevalja VN trafopo simptomima koi si opisao da sklocne kao kad ukljuci rele.

[stojkePN]

Cuje se kao relej "CAK" i rozi ekran sa povratnim linijama i ugasi se. Ali me cudi sto je radio 24h bez problema Izgleda samo probije u nekom trenutku... videcu ovih dana da se pozabavim. Trafo je malo problematican za nabavku jedino sam nasao neku opciju preko Orbit ali se ceka 10-tak dana.

[toce]

Pisi u kupujem mozda neko od kolega ima u furdi.

[stojkePN]

Za problem sa tonom: otkači reset kontakt na mrežnom prekidaču, ili, zameni mrežni prekidač....

Izgleda da si u pravu Sad problem je sto se to ne desava stalno pa tesko da se nahvata ali kad upalim i zadrzim mrezni prekidac i pokusam da pojacavam ili smanjim desava se problem sa tonom tako da sad znam sta je i otkacicu. Inace TV me izludjuje jer se ugasi jednom u 2 dana i nikako da nahvatam sta je jedino da narucim trafo mada sad sam poceo da sumljam i u ekran. Samnjim malo G2 i dok tv radi sve je ok.Ugasim pa upalim tv i nema slike a ima visokog napona. Malo samo cimnem G2 i slika se pojavi tako da mi lici na ekran a nisam siguran ali koliko se secam i ekran moze da ugasi tv. Druga stvar zbog cega sumljam na ekran je to sto pre nego sto se sam ugasi ekran bude jako roze boje sa povratim linijama a kad G2 pojacam do kraja nije tako. Mozda gresim ali A treca stvar malo jace sam ga cuknuo srafcigerom po CRT i tv se ugasi doduse bez povratnih linija.

[vlatkocopa]

A da probas malo da osvezis ekran...

[stojkePN]

Mislim nema svrhe osvezavati ekran. Odustajem od dalje popravke. Hvala svima na pomoci
