BESTWELL 2116 CYPH9381DV potrebna sema RESENO

[nesko62]

FIRMA: bestwell
MODEL: 2116
CHASSIS(oznaka šasije): cy ph9381dv ver1.1
PCB(oznake na štampanoj ploči):
MCU(procesor): ntda9351c315dg
EEPROM: 24co8a
VERTIKALA: la7804on
AUDIO: an17821
VIDEO:
SMPS (mreža):
FBT (vn trafo):
TUNER: 2k70127cr
KVAR:
OPIS KVARA:potrebna mi je sema, problem u rgb-u izlaznom delu od grejanja plocica se ugljenisala kao i delovi - unapred hvala.

[nesko62]

10 dana trazim ovu semu i nemogu da je nadjem, Pomagajte?

[tom]

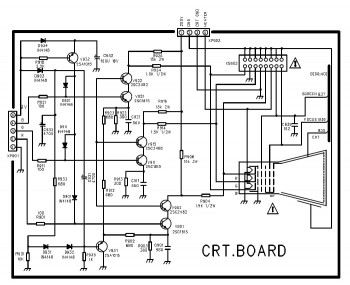

Pošto nisi napisao pozicije elemenata koje tražiš evo jedna pretpostavljena šema koja možda ti pomogne...

[nesko62]

videcu sa ovoj semi, kod mene je sa dva tranzistora po topu a elementi nisam mogo da procitam zato sto se ta plocica ugljenisala

[Stolle]

Onda napiši pozicije tranzistora ako se vide, stavi sliku ako možeš.

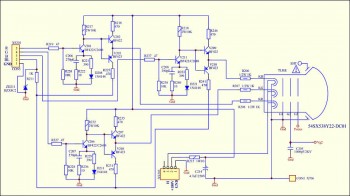

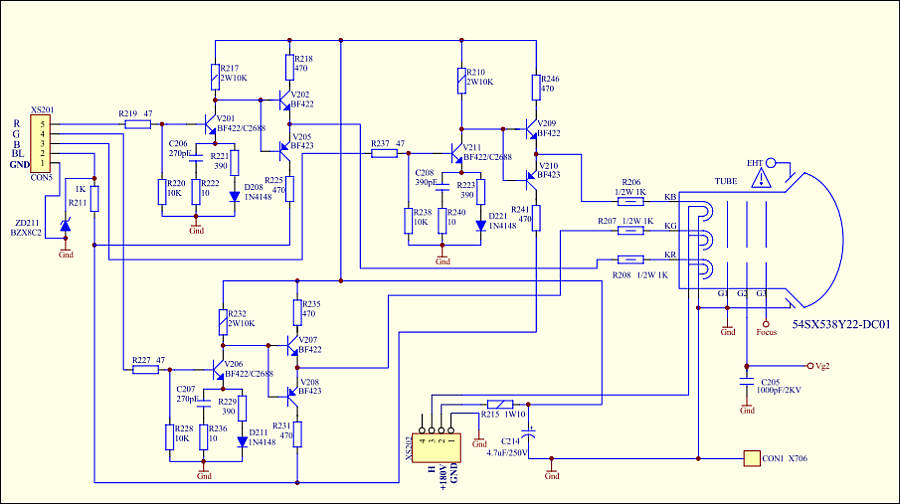

Ajde vidi i ovu:

[toce]

Pogledaj i ovu semu mozda pase RGB..http://www.eserviceinfo.com/downloadsm/ ... hina_.html

[nesko62]

sinoc mi je stigo isti takav tv, skinuo plocicu i napravio novu, jeste bilo je malo tesko i dok sam je razvio i izbusio i nabacao deleove nove, tranzistori su bili bf422 i bf423 oni su u izlaznom delu po jednom topu, trazio sam semu jer se plocica prosto ugljenisala a delovi izgoreli i da sam znao koji su nije postojalo gde da ih zalemim ili da vise u vazduh,razlog je bio nigde kalaja? ipak resenje je bilo nova plocica i novi delovi, hvala toceju,stoletu i tome, Pozdrav

[toce]

Jel mozes da slikas plocicu da vidim kako si je odradio posto imam i ja jedan isti treba i ja da odradim jednu plocicu.

[emem]

.. napiši pozicije tranzistora ...

http://forum.eshop.bg/attach/download.php?fileid=340617

[zar099]

Da ne otvaram novu temu zamolio bi vas ako neko ima semu za sasiju CY-PH9381DV-VER1.1,TV FUEGO FE-21CSM5D ?Hvala unaprijed pozzz...

[alexa_pg]

Za TV TV FUEGO FE-21CSM5D semu imas na http://elektrotanya.com/magnum_ctv-2120 ... nload.html
Da li idgovara ili ne, provjeri.

PS. Ako mislis da diskutujes o kvaru koji imas na tom TV-u otvorices novu temu. Ova je zavrsena prije 4 godine.

[zar099]

Hvala, Alexa puno ako bude potrebno otvoricu novu temu...

Jos jedan RJESEN uspjesno sa istim kvarovima vise je bilo ovakvih televizora posljednjih godina C436 keramicki eksplodirao sav ugljenisan 680 pF 2KV,elektrolit C558 puko,zamjenjeni poslje TV proradio i ono tipicno za ovu sasiju tranzistori za boje BF432 i BF 433 po dva komada za svaku boju ,jedan je BF432 bio u prekidu jedan PN spoj ostali izgledaju ispravni ali tek kad se svi zamjene uspostavi se balans boja,mislim da je ovde pozeljno da svi tranzistori PNP i NPN tipa budi isti -i od istog proizvodjaca i istog serijskog broja,ja ih skinem sve sa plocice nekog rashodovanog TV-a i dobije se stvarno savrsen sklad boja.Mozda nekom bude od pomoci ... pozzz
