FIRMA: WEG
MODEL: 21PF58TXT
CHASSIS(oznaka šasije):11AK30A14
PCB(oznake na štampanoj ploči):
MCU(procesor): ST92195C7B1/MFF
EEPROM: 24C08
VERTIKALA: TDA8174
AUDIO: TDA7266
VIDEO: STV2248
SMPS (mreža):
FBT (vn trafo): DST2010-T44
TUNER:
KVAR: Linija na sredini ekrana

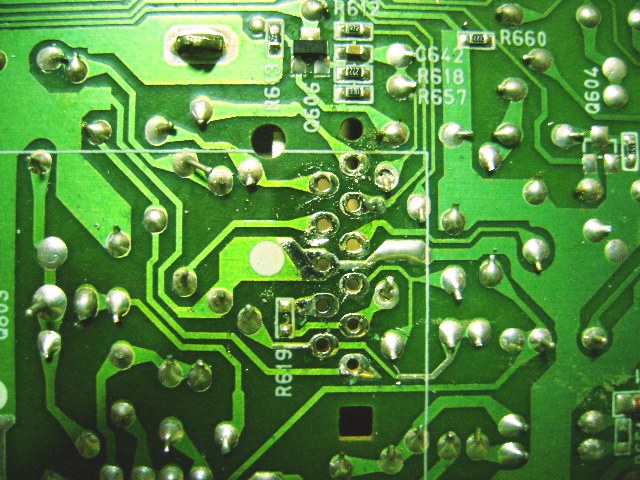

OPIS KVARA: Pre par dana TV donesen u servis sa konstatacijom da ne moze da se popravi. Probao sam da startujem tv ali nista. Resio sam mrezu, a onda nije imao vn. Sredio sam HIS a onda je na red dosla vertikala. Tv je vec otvaran, neko je tamo lemio svjas aparatom pokidao dosta vodova ali sam ih sredio. Sad je na ekranu samo linija i jedno desetak centimetara iznad nadzire se pomalo sneg. Promenio sam kolo, sve kondenzatore, proverio otpornike, diode, sve je ok. Osim otpornika R666 (15Ω). Sad kad ukljucim tv on pocne da se dimi. Imam napajanje kola, i pobudni signal. Ako je moguce da neko od koelga postavi semu, posto je pokidana sara oko kola, mozda sam lose povezao. Ako je neko od kolega imao slicna iskustva ili pak ima ideju kako da resim ovaj problem bio bih veoma zahvalan. P.S. Novi sam na forumu, izvinjavam se unapred na mogucim greskama. Hvala i pozdrav.
WEG TV VERTIKALA (RESENO)
Pravila foruma
Naslov teme treba da bude u formatu: PROIZVOĐAČ, MODEL, KRATAK OPIS KVARA
Nakon rešenog kvara zatvoriti temu >> >UPUTSTVO< u suprotnom ništa ne činiti.
HOME -- SERVISERI -- DALJINSKI -- RAZNA UPUTSTVA
Naslov teme treba da bude u formatu: PROIZVOĐAČ, MODEL, KRATAK OPIS KVARA
Nakon rešenog kvara zatvoriti temu >> >UPUTSTVO< u suprotnom ništa ne činiti.
HOME -- SERVISERI -- DALJINSKI -- RAZNA UPUTSTVA
WEG TV VERTIKALA (RESENO)
Zadnja izmena: mare, dana 25 Jun 2011, 04:54, ukupno menjano 1 put.
Re: WEG TV VERTIKALA
Hvala punooo... Uporedicu pa javlajm a taman sad kad imam semu da proverim ostalo.
Re: WEG TV VERTIKALA
Greska je bila u mom povezivanju vodova oko Ic-a. Sada sam sve pazljivo prelemio i tv radi odlicno. Pisem Reseno. HVALA TOCE!!!!
-
