TV JPS 421 gusi visoki napon(RESENO)

[Borce Vasilev]

FIRMA:JOHN PLAYER SPECIAL
MODEL:JPS 421
CHASSIS(oznaka šasije):
PCB(oznake na štampanoj ploči):200-101006 / 160988
MCU(procesor):TMP47C433AN
VERTIKALA:TA8403K
VIDEO:TA7698AP
HIS:D1555
SMPS (mreža):STR41090
FBT (vn trafo):KFS-60455A
OPIS KVAR:GUSI VISOKI NAPON OPIS KVARA:TV je gusila mreza imao je stand by i nakon start napone na izlaz mreze su bile 3v,5.5v,55v.Zamenio sam C707=10u50v ,i na sekudaru mreze zamjenio sam elkose 470u25v,1000u35v,100u160v(stavio sam 100u200v) i C718=22u50v napone koje sam dobio na diode su :
d709/470u25v=10v
d710/1000u35v=10v
d711/100u200v=130 v
d610/22u50v = 10v
moram da kazem da su sve elkose koje su bile lose zamenjene (mereno sa ESR metar i C-metar i neke su na C-metar bile ok ali na ESR ne tako da to je detalno provjereno )
nakon toga sam nastavio i pronasao defektan tranzistor q604=2sc2271 Silicon NPN-transistor Vid300/300v 0.1a 0.9w, 50MHz (stavio sam 2sc2432) i jos se ponasa isto.Otkacio HIS i opet isto napon na HIS je 130v kad ga otkacim opet tv se ponasa kao da gusi, otkacio vertikalu opet isto.sumjam na trafo.Sovjete dobro bi dosle

[ivica-servis]

Otkacio HIS i opet isto napon na HIS je 130v kad ga otkacim opet tv se ponasa kao da gusi,

nisam te razumeo???a kad odlemis C-his tranzistora i zalemis sijalicu?
neispravni elektrolitski kondenzatori prouzrokuju puno kvarava te ih uvek treba ispitivati na kapacitet i na esr

[Majstor Duja]

pronasao defektan tranzistor q604=2sc2271 Silicon NPN-transistor Vid300/300v 0.1a 0.9w, 50MHz (stavio sam 2sc2432) i jos se ponasa isto.

A gde se nalazi taj tranzistor, u kom kolu? Pa nemamo svi shemu ispred sebe pa da trazimo gde je sta...

[Borce Vasilev]

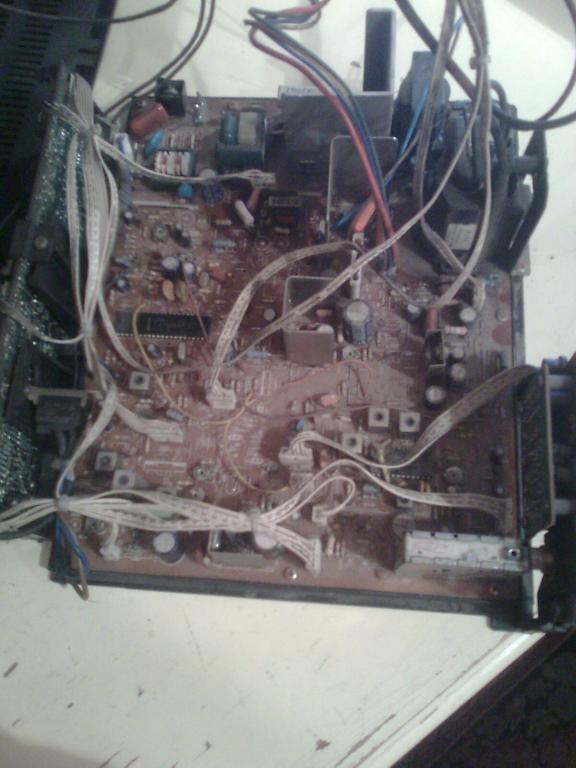

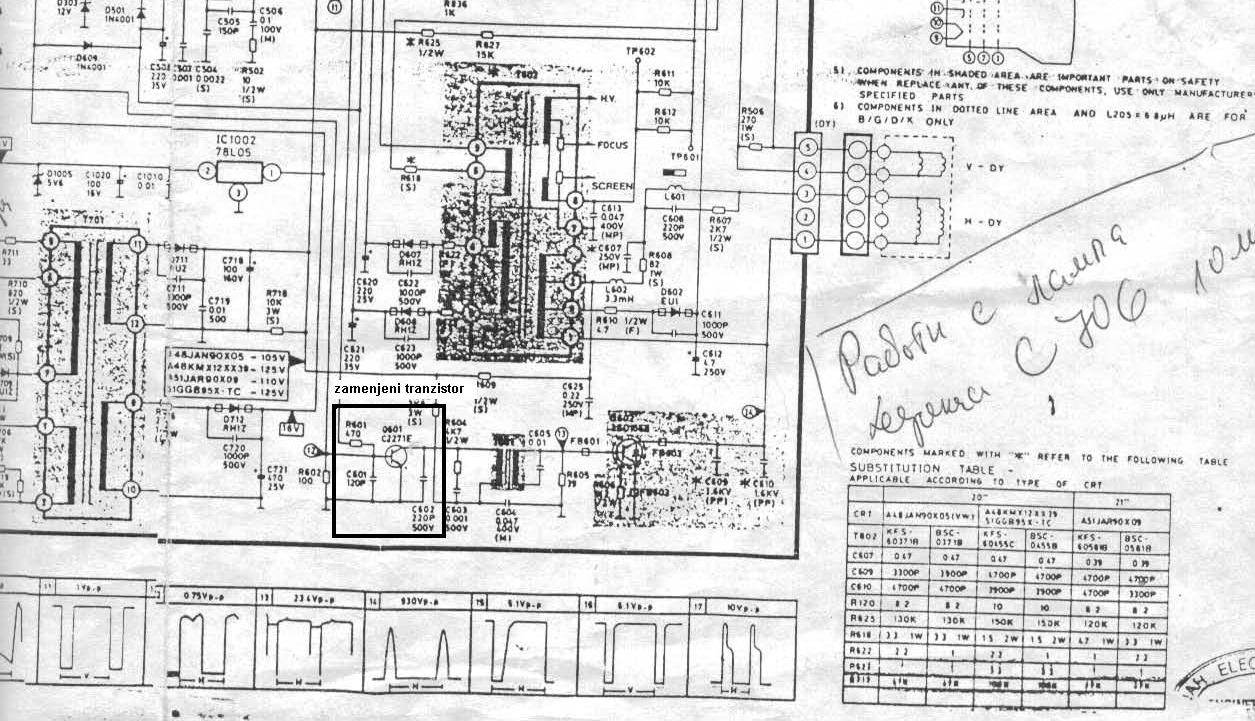

evo malo inofrmacija !! trenutno radim na drugi tv-a ,a sta se tice sijalicu treba da radi posto napon 130V ima ali probacu malo kasnije i dacu tu informaciju.Sta se tice Majstor Duja evo ovako prikacujem i semu i izgled sasije i originalan model TV i prikaz tranzistora koi sam menjao.tranzistor je preko transofrmer T601 dolazi na HIS tranzistoru.Obelezio sam na prikaceni fajl!!!

[bursac]

Pregledaj otklonski kalem , kod tih tv-a to je čest kvar ...

[milan]

Sada je tek neizvesno koji se tv popravlja.
Sema koju si stavio neodgovara sastavu koji si napisao.
Trafo KFC-60455A dobro napisana oznaka? ili je KFS-60455A

[Borce Vasilev]

pravopis milane pravopis sad sam sredio popravlja se TV koi je postaven na forumu :) :zid:

[Borce Vasilev]

Pregledaj otklonski kalem , kod tih tv-a to je čest kvar ...

provericu ga ova linija ide na otklonski deo !

[Borce Vasilev]

idemo novih informacija !!!!!!!! provjerena otklonska i ona je OK. Probani drugi trafo ali isto nista se nije promjenilo.... mreza OK trafo OK onda HIS Tranzistor OK.Moze da se kaze da je kvar nekud u HIS-u :).sutra cu staviti originalan pobudni tranzistor a da moram dopuniti da je bio probien otpor 4k7 u linije emitera kod pobudnih tranzistora vezan za drajver trafo.Za danas toliko. Sutra cu biti konacan ishod :) Sutra bi trebalo TV da ,,pjeva,, :) :)
Pozdrav svima !!!! laku noc

[ivica-servis]

[quote="Borce Vasilev"]a da moram dopuniti da je bio probien otpor 4k7 u linije emitera kod pobudnih tranzistora vezan za drajver trafo.
valjda pregoreo-u prekidu,ili povecao vrednost???

[Borce Vasilev]

pregoreo u Prekidu .

[Borce Vasilev]

evo konacno Problem je rjesen defektan blok kondenzator C604=0.047 400 v u liniju sa driver trafo drugi otpor R603 =3k9 3w u nastavak linije prema Horizontalni namotaj na otklonski deo gde je u istoj liniji jos jedan blok c625=0.22 250v ( zamjenio sam za 0.47 250v).Onda sam ga uklucio tv i kanali nema nikud ni UHF ni VHF.Ostavio sam ga uklucen i nakon pola sata probio je uPC574J(naponski stabilizator )i vidim da ide na LA7910 i to na pin6 zamjeneno je uPC574J i tamo je otpor 4k7 koi je bio kratko spojen mesto otpornika stavljeno kratkospojika (valjda je vec bio nekud na servis ) ali nije bitno.Stavio sam otpor i zamjenio dioda 1N4001 na pin 6 i zamjenio sam LA7910.I uklucim opet TV i radi evo vec jedan saat nadam se da ce raditi jos mnogo vise jer ovaj mi tv uzeo Dusu.Dosada ovakvo nesto nije bilo bar kod mene.Moram da kazem da je sema pomogla i te kako.Pisem Rjeseno u Post i nadam se da ce ostati tako.Hvala svima na pomoci za ovog defekta castim
Samo nek radi TV :tvsm:

[Stolle]

probien u Prekidu .

Pa ne može da da bude i u proboju i u prekidu. U proboju (kratkom spoju) bude kondenzator, a otpornici su obično u prekidu, ili sa povećanom otpornošću.

[Borce Vasilev]

hehe Stole bre znas ti sta ja mislim
