TV THOMSON TF5570 problem sa slikom i tonom

[tvrkic]

FIRMA: THOMSON
MODEL: TF 5570
CHASSIS(oznaka šasije): (ICC5 - Angers 5141)
PCB(oznake na štampanoj ploči):
MCU(procesor): HD404918
EEPROM:
VERTIKALA: TEA2029C
AUDIO:
VIDEO: HA11498
SMPS (mreža):
FBT (vn trafo):
TUNER:
KVAR: Problem sa slikom.

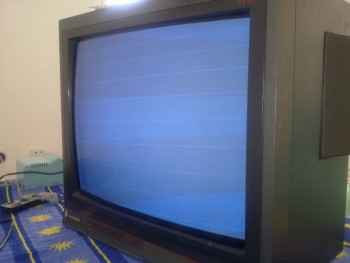

OPIS KVARA: TV prikazuje jednobojan raster (plavi ili zeleni) sa kosim svijetlim linijama.

Trebao bih pomoć u rješavanju navedenog kvara. TV je dosta star (cca. 20 god.) ali je ekran (bio ?) odličan.
Prije cca. 1 god. prilikom grmljavine stradao je mrežni dio koji sam sredio i usput zamijenio sve elektrolite, te prelemio dosta slabih spojeva.

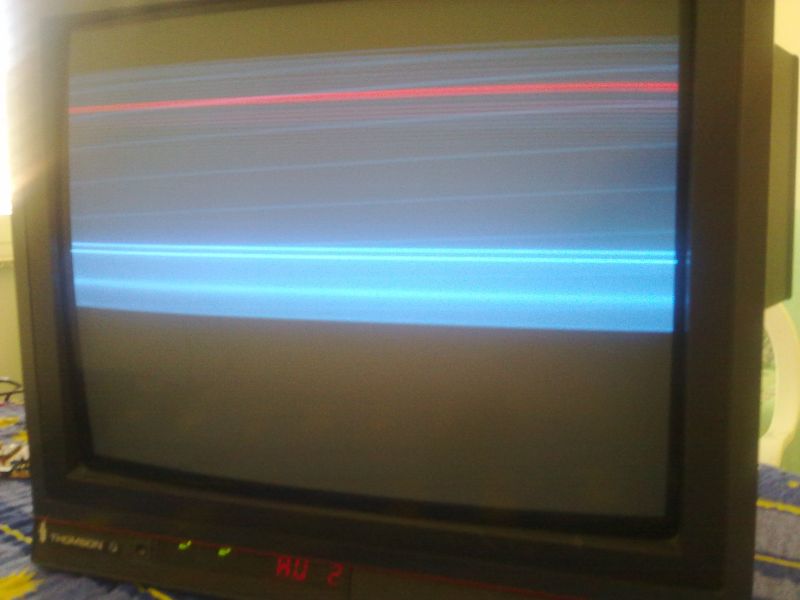

Nakon toga TV je radio super 1 god. da bi se sada pojavili problemi sa slikom na način da prikazuje jednobojni raster (uglavnom plavi ili zeleni sa kosim linijama) ili pak samo nekoliko raznobojnih
linija u gornjoj polovici ekrana. Ponekad se na trenutak pojavi normalna slika (šum). Za sada sam provjerio napone koji su korektni (200V, 110V, 21V, 13V, UG2 560V).
Prelemio sam dosta lemnih točaka pogotovu na pločici na ekranu, te provjerio dosta elemenata međutim za sada nisam našao ništa sumnjivo.
Molim Vas za mišljenja i prijedloge.

Pozdrav

[IvicaVS]

Proveri vertikalu, moguci hladni lemovi na samom IC ili u njegovoj okolini.

[nec]

@IvicaVS
Vertikala u ovom TV-u nije izvedena IC-om
davno bese ali (proveri napon 12V na plocici od ekrana) isto dali ti ovako nabija sliku sam ili na "kucanje" po stampi

[jsinisa]

Promeni sve trimere za vertikalu sa zadnje strane sasije i stavi drugi tiristor za probu takodje prelemi sve oko TEA2029.

[tom]

Ja bih pogledao ispod večeg lima za hladne lemove jer si napisao "da prikazuje jednobojni raster" a isto tako bih pogledao dva mala elka (ne sećam se pozicije) sa suprotne strane od lima u "kavezu".

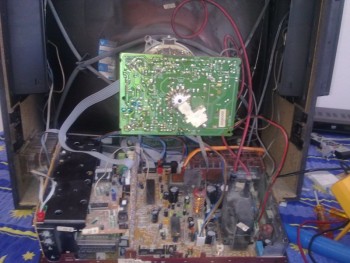

Vidi foto ali klikni ovde na plavom...

[miodrag popovic]

Poskidaj limove sa donje strane,uzmi dobru lampu, 200 grama tinola i udri-sve komplet lemove,vjeruj mi jedini nacin za popravak.Prelemi SVE
A ako si baksuz crklo je U4646

[milkovski08]

Prelemi sve kontakte gde se ubadaju konektori...problem kontakt

[tvrkic]

Evo da javim šta sam napravio ali bez rezultata, problem i dalje prisutan:

- prelemio SVE
- zamijenio TEA2029C, HA11498, tiristor u vertikali, tranzistore u RGB pojačalu
- zamijenio trimere za podešavanje slike po vertikali i horizontali
- prelemio i provjerio sve konektore i spojne kablove
- ispitao većinu elemenata
- elektroliti zamijenjeni svi
- svi naponi su korektni (kao i naponi na katodama oko 120 V)
- slika (bez tona) se povremeno pojavi neovisno o kucanju po štampi, sam nabija

Nakon što sam doveo signal iz DVB-T prijemnika i spojio na AV (SCART) primijetio sam da nema ni tona ??
Također slika se povremeno javlja i kad prebacim na kanale iako je spojeno na AV ??
Isprika, pogrešno sam naveo, video procesor nije U4646 već HA11498.
Obzirom su svi naponi dobri sumnjam da je procesor HD404918 u pitanju ?

Donekle slična situacija:
viewtopic.php?f=4&t=16668&p=151150&hili ... na#p151150

Pozdrav

[toce]

Proveri oko VN Trafo imas otporrnici koi su omske vrednosti garant imas neki u prekidu.

[ivica-servis]

sumnjam da je procesor HD404918 u pitanju ?

ja mislim da nije do procesora,mogu ti poslati 1kom.za probu(u pismu i besplatno,bolje da neko ima koristi nego da to dogodine pobacam)posalji mi adresu na pp.

[tvrkic]

Hvala svima na pomoći i hvala Ivici na ponudi, poslao adresu na PP.

Pozdrav
