Vivax imago TV2908PF nema raster RESENO

[kele]

FIRMA:VIVAX
MODEL:IMAGO TV2908PF
CHASSIS(oznaka šasije):PH02-MAIN-01
PCB(oznake na štampanoj ploči):
MCU(procesor):TDA9361PS/N3/3/1740
EEPROM:24C08
VERTIKALA:STV9325
AUDIO:
VIDEO:
SMPS (mreža):
FBT (vn trafo):BSC29-3802-20R
TUNER:
KVAR:Nema raster-sneg

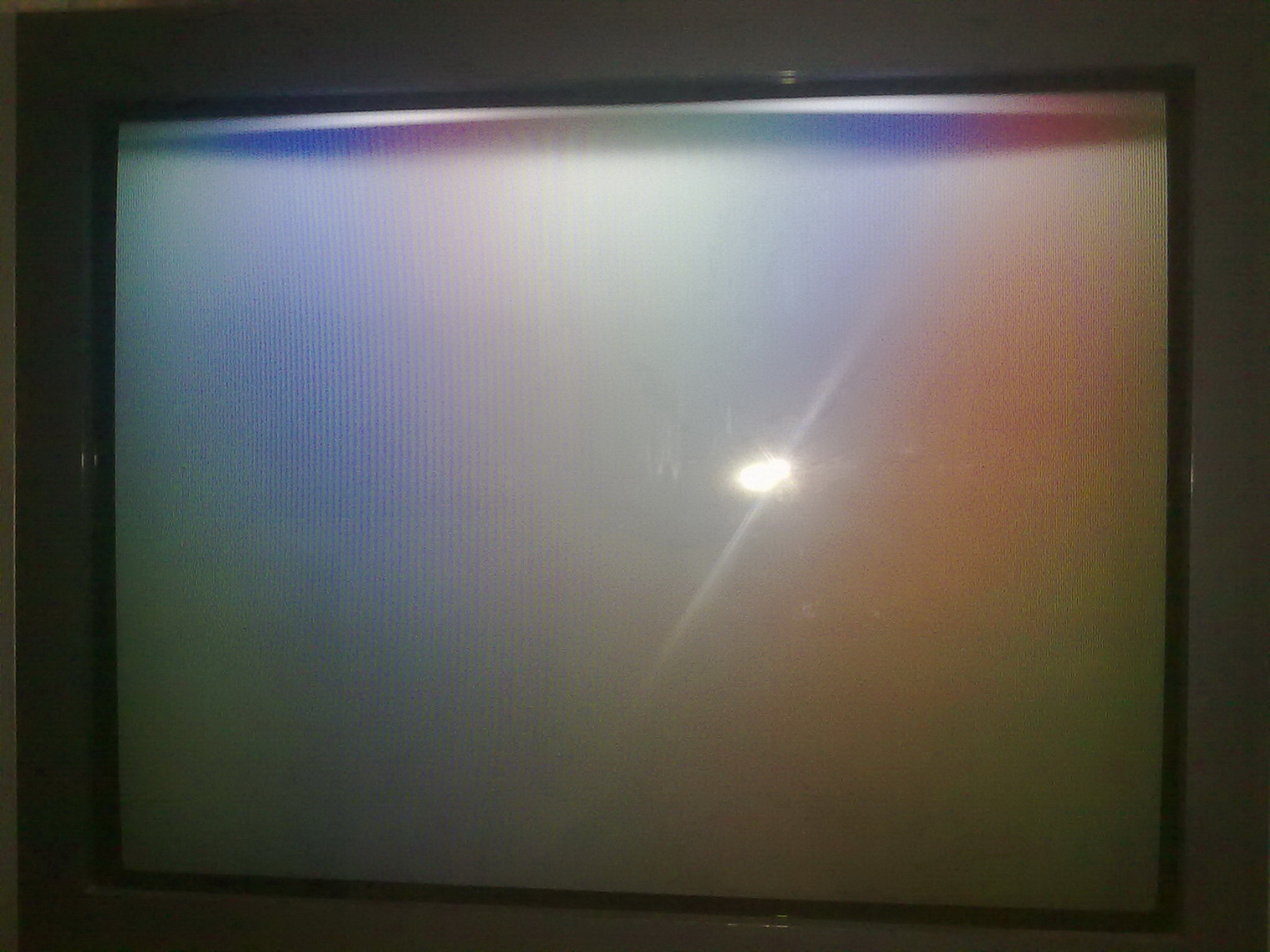

OPIS KVARA:Tv dosao sa kvarom vertikalna linija na sredini ekrana.Taj kvar otklonjen zamenom zavojnice L401 i slika je rasirena normalno.Medjutim sada nema normalan raster -sneg i to sto se vidi na ekranu vuce na plavo a nevidi se slika kad se prikljuci antena.Zvuk je normalan i komande za menjanje kanala reaguju.Provereni naponi na CRT ploci ,185 V,RGB ulaz oko 4,5 V, na RGB katodama oko 110 V.Evo i slika kako sve to izgleda.

[nec]

I dalje imas problem u vertikalni stepen

[kele]

Sutra cu zameniti ic kolo u vertikali pa cemo videti sta dalje.

[IvicaVS]

Vertikala 100%. Zameni IC i elektrolite oko njega i mirna backa.

[kele]

Dobio sam raster ali imam samo gornju polovinu ekrana dok je donja crna.Nisam nasao STV9325 pa sam stavio LA78040.Izmenjao sam sve elekrolite ali stanje isto.

[IvicaVS]

Los ti je la,stavi drugi (polovan a sigurno ispravan ako imas) imao sam vec par puta takav slucaj.

[kele]

Nemam vise ideju sta da gledam.Primetio sam da kad je film sa prevodom na programu,prevod se ispisuje pri vrhu ekrana preko gornjeg dela slike ali je naopako i deformisan.

[krllebg]

Nemam vise ideju sta da gledam.

Nema sta da se mislis,stavi novo kolo (vec ti je sugerisao kolega u postu iznad).

[kele]

Probano 3 nova ic kola,STv9325,STV8172a i TDA8172 i sa sva tri slika plava kao u postu br 1.Jedino kad stavim la78040 dobijem slku ai samo do pola.

[Majstor Duja]

LA78040 je potpuno isto sto i TDA8172 samo sto je slabije (9W) a tda je 20W ...izvadi neko polovno TDA8172 iz nekog monitora i probaj...

[kele]

Ma nemam vise zivaca za ovaj tv.Ima li neko semu na kojoj je STV9325?Ja imam sa LA78040 i tu mi nesto ne stima.

[nec]

prvi post

VERTIKALA:STV9326
.

zadnji post

Ima li neko semu na kojoj je STV9325?.

sta je tacno???

[kele]

Izvinjavam se,moja greska u pitanju je STV9325.

[dzafer]

Pogledaj i ovu temu mozda ti sta pomogne http://www.fanzo.org/forum/viewtopic.php?p=62289#p62289

[cacko85]

Zameni bez merenja dioda VD401 i proveri signal od procesor, treba da budi dva VDRA i VDRB mozda zato nemash druga polovina od slika.
Vertikala se napaja sa simetricni +-15V proveri i to.

[kele]

Jos uvek nista,sve sam zivo izmenjao.Proverio sam ima i impulse sa procesora ali rastera nema.Na semi koju ja imam uopste ne postoji zavojnica L401 a ta je bila u prekidu.Mora da je nesto na toj liniji problem.

[Stolle]

Osim svega mogućeg oko vertikale, po ovome može da bude u pitanju i procesor. viewtopic.php?p=162592#p162592

[milan]

L401

je u horizontali?
Vertikalni IC ima poziciju N301 ili N401, ili neku drugu poziciju?

[toce]

Kao sto ti je rekao kolega cacko proveri napajanje i pogledaj da nisi neki elko obratno zalemio umesto + stavio minus.

[kele]

Provericu i to a jos da dodam da kad otkacim VDRA i VDRB sa procesora,nema promene na ekranu.
L401 je vezana na liniju prema otklonskoj za vertikalu.IC za vertikalu je na poziciji N401.
