MODEL: CKZ-9825
CHASSIS(oznaka šasije): PC04A
PCB(oznake na štampanoj ploči): PC04A 92.06.22 H.T. GSEP-2112
MCU(procesor): PCA84C640P/030
EEPROM: X24C02P
VERTIKALA: TDA1170N
AUDIO: TDA2006
VIDEO: TDA3560
SMPS (mreža): 2SD1555, TDA4601
FBT (vn trafo): 180-446 BG 17
TUNER: 113-105K CER1 A70 7B 207E15 05
KVAR:Horizontalne bele linije
OPIS KVARA: Tv je donela moja stara siromasna komsinica a pre toga ga kako ona kaze nosila kod majstora i bio je kod njega vise od mesec dana. Kada ga ukljucim pojave se bele horizontalne linije i bela pozadina bez rastera. Funkcije biranja kanala i ton rade za ostalo ne znam jer se slika ne vidi. Posto sam ja ekspert za racunare ova oblast mi je slaba i ovo radim samo da je skinem sa vrata jer ne mogu vam opisati koliko je dosadna :zid: i radim iz sazaljenja.Ako je neko imao ovakav kvar neka se javi, nadam se da cu valjda uspeti da resim ovaj problem uz vasu pomoc. Unapred hvala.

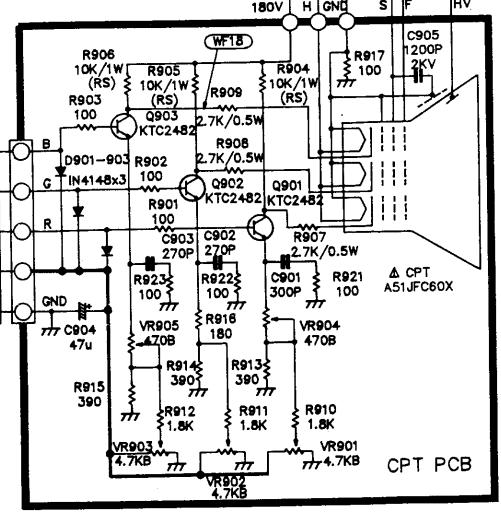

Resio sam problem uz vasu pomoc. Defekt je bio u pregorevanju otpornika R405 na ovoj ploci a njegova vrednos je 0,1 om. On je prenosio napon 180 v sa split trafoa na plocicu koja ide na katodnu cev. Zahvaljujem se nec-u i alexi_pg jer taj napon od 200v
nisam imao pa sam brzo i pronasao taj kvar. Sto ce se bakica obradovati za popravljeni tv.
