tv vivax tv2161 nece da starta-odustao

[BUBUL]

FIRMA:vivax
MODEL:2161
CHASSIS(oznaka šasije): CYPH2529TOP v.2.0
PCB(oznake na štampanoj ploči):
MCU(procesor):tda11126ps
EEPROM:24c08
VERTIKALA:
AUDIO:
VIDEO:
SMPS (mreža):
FBT (vn trafo):bsc25n0608
TUNER:
KVAR:nece da starta
OPIS KVARA:svi naponi ok,promenio svi elko na secundaru i one u vert stupnju napajanje u vert ima -12V i plus 12v
hvala unaprjed svima

[nec]

Opisi malo "vishe" ono nece da starta, sta si drugo radio, merio (otkaci FBT, meri mas li potrebnu frekfenciju na bazi izlaznog tranzistora, odradi li barem pokusaj starta ili stoji tako....ITD....), ovako treba da postavimo desetak pitanja kako bi dosli do problema.

[BUBUL]

nemam potrebnu frenfenciju na bazu tr ,al nimam ni tih 8v kod procesora ,imam samo 3.3v

[milan]

Proveri ovo sto si napisao.

CHASSIS(oznaka šasije):ph cy2592top v.2.0

pa ovo

OPIS KVARA:svi naponi ok,

zbog ovoga

al nimam ni tih 8v kod procesora ,imam samo 3.3v

--------------------------------
Koliki je napon na L201, sa jedne i druge strane?
Sta pise na nalepnici od procesora?

[zozontv1]

Najčešće bude:
-procesor
-vertikala

[mare]

Imas li tacno 5V i 8V koji idu na procesor, ako su ti naponi malo umanjeni TV nece da startuje...

[NEDIM]

Da pokusas malo g2 napon podici da vidis stase pojavi na ekranu prilikom starta

[BUBUL]

procesor je NT11126PC302EG al nemam tih 5v i 8v na procesor,na kolektoru v565 imam 10.8v na emiteru i bazu 0v,kod v563 na bazu imam 9v i na E 9v na C 0.4V,NA tr v564 C 0V, B 0v i E 0v.

[milan]

L201 i L202 Ide preko njih napajaje za procesor,
Pitao sam za L201 gore koliki je napon?

[BUBUL]

sad sam primetio kad pokrenem sa dalinskim napon na L201 je 10.2v onda led treperi 3 puta na 6.5v.,i nista ne se desava ako ostavim ga vise 4-5 sati isklucen od napona .kad uklucim krene sa vn na 1-2 sec i onda nista,promenio dump.

[milan]

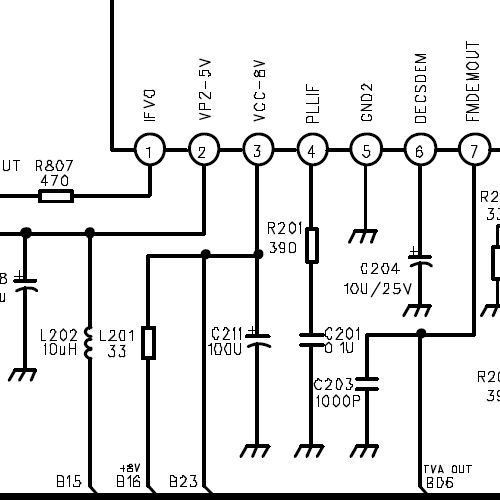

Da li ovaj deo seme odgovara tvom televizoru?
Pin 2 i 3 od procesora

[BUBUL]

jeste to je , L202 kad pokrene ima 4.7v. isto ponavlja 3 puta.

[milan]

A 8V na pinu 3, treba pitati sto puta za to?

[BUBUL]

izvinite izgubljen sam sasvim sa ovim tv na pin 3 u pervom startu imam 10.2v onda opada na 6.7 i ponavlja 3puta to.

[Stolle]

Onda menjaj te tranzistore za 5V i 8V.

[dzafer]

U krugu tih tranzistora prvo zamjeni elektrolite (10µF 100µF...) taj se dio stampe dosta grije i elektroliti se sasuse

[mare]

Kolege su potpuno upravu, menjaj tranzistore, a pre svega menjaj te elektrolite na toj liniji, oni znaju cesto da prave takve probleme.

[BUBUL]

menjao te tranzistore za 5V i 8V. i kondenzatore al opet isto.

[mare]

Nesto ti je ipak promaklo. Probaj da tranzistoru spojis C i E i tako "na silu" ukljucis aparat. Tada proveri napone +8V i +5V koju su u ovom kolu. Cesto kineski tr. znaju da omski se ponasaju kao ispravni dok u radu ne valjaju. Za probu stavi 7805 umesto tranzistora.

[dzafer]

Da pokusas malo g2 napon podici da vidis stase pojavi na ekranu prilikom starta

Jesi li probao kako reaguje
