Vivax 2940PF - ne startuje H stepen REŠENO

[gorancheros]

FIRMA:VIVAX
MODEL:TV2940PF
CHASSIS(oznaka šasije):CYPH2529PD
PCB(oznake na štampanoj ploči):VER 1.0
MCU(procesor):TDA9351C342AC
EEPROM:24C08A
VERTIKALA:LA7804
AUDIO:AN1782IA
VIDEO:
SMPS (mreža):
FBT (vn trafo):BSC25N0576
TUNER:LONGSIGN EWE5053V8
KVAR:Nema sliku
OPIS KVARA:kad ga ukljucim nema sliku. Ton ima, vertikala radi ali je H stepen zakočen. Naponi za napajanje su OK. Na pinu 33 kontrolera nemam H impulse (zato je i zakočen). Kada prstom dodirnem pinove 58 i 59 (oscilator) na kratko pobrljavi ali proradi! Sve dok ga ne isključim, posle ista priča. Menjao kvarc 12MHz ali isto. Ima li neko ideju?

[Hakija]

Zdravo
Pokusaj prvo da proveris-zamenis elektrolite u strujnom krugu vertikale.
Semu, nadam se da imas?
Pozdrav

[mare]

izvakumiraj pin na procesoru odakle ide H-out pa onda gledaj signal na samom pinu. I zameni elektrolite u vertikali kao sto ti je kolega rekao, oni cesto prave takve probleme.

[gorancheros]

@ Hakija , Mare

Probaću večeras, pa ako ne uspem eto mene ponovo. Bilo bi lakše da imam osciloskop, ali eto... imam primitivni logički analizer moje izrade
Hvala obojici!

[emem]

izvakumiraj pin na procesoru..

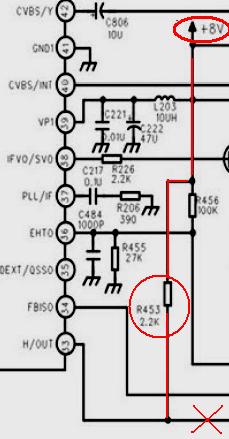

Ja mislim, da R453 treba da ostane . Pozz


[gorancheros]

Ipak elektroliti! Zamenio sam ih i proradio je. Kinezi su stavili 220uF umesto 470uF. Dosta delova je drugačije vrednosti u odnosu na šemu
Hvala svima!

[milan]

@gorancheros
Ovu si temu postavio mimo pravila foruma.
Trebao si da iskopiras u post i popunis tabelu koja se nalazi gore u crvenom delu posta (pravila).
U post si upisao i pogresne oznake

Tv Vivax2940PY,
šasija CQ-PH2529PD,

U naslov si napisao model Vivax 2940pf koji i postoji a ovde 2940py, nesto moras ispraviti.
Takodje i oznaka chassis CQ nepostoji, verovatno je CY-PH2529PD,
molim te proveri sta je tacno i ispravi.

Dopuna:

Ipak elektroliti! Zamenio sam ih i proradio je. Kinezi su stavili 220uF umesto 470uF...

Koji elektroliti tj. gde se nalaze?
Majstor Duja

[gorancheros]

Ipak elektroliti! Zamenio sam ih i proradio je. Kinezi su stavili 220uF umesto 470uF...

Elektrolitski kondenzatori C305 i C306, 220uF/25V, nalaze se u + i - grani napajanja IC LA7804.

Iz poštovanja prema Majstor Duji, izmenio sam moj prvi post tako da odgovara pravilima foruma. Takođe se slažem sa komentarom u vezi preciznosti oznaka. Samo mi se ne čini fer, da članovi Hakija i Mare mogu da napišu "elektroliti u strujnom krugu vertikale", a kad ja refernciram to isto odjednom niko ništa ne razume Ali OK, ne ljutim se U svakom slučaju, hvala na pomoći!

[mare]

Postovani kolega jedna digresija samo, ja sam napisao elekroliti u vertikali, kolega Hakija je bio jos preciznij i rekao je elektroliti u strujnom krugu vertikale. Moras da znas da nemamo mi svi seme ispred sebe kad pisemo . Ja sam ovo pisao a verujem i kolega Hakija iz licnog iskustva. Ti si napisao samo elektroliti, oni mogu da budu u mrezi (primar/sekundar), His, RGB...itd . Sto se tice visokih zahteva preciznosti, veoma je opravdano, jer kad neko drugi od kolega bude imao slican ili isti kvar bice mu dosta lakse da otkloni isti. Drago mi je da si resio kvar.

[Majstor Duja]

Iz poštovanja prema Majstor Duji, izmenio sam moj prvi post tako da odgovara pravilima foruma.

Ne zbog mene vec to radis zbog svih ostalih clanova koji koriste ovaj forum.
