Dakle:
FIRMA: Grundig
VERTIKALA: Org. modul sa TDA2653A i ha/va TDA2595, zamenjen sa modulom TDA3654 i ha/va TDA2579A , pin odgovarajuci.
AUDIO: obrada sa TDA4292
VIDEO: Pal TDA3562A
TUNER: TUA2000 , TDA4442, TDA2546A kao i DIL8 SDA ( zaboravih mu naziv, SDA2201 valjda...)
KVAR: Nema sinhronizacije
OPIS KVARA:
Dosao mrtav, ustanovljeno da H-out ne krece, nema napajanja vertikale, zamenjen ceo modul/kartica, probila kaskada, spalila OW i C537 68n/250V, sve je to namesteno, ukljucen, raster se pojavio ali nema horizontalne sinhronizacije a ni vertikala nije bajna, slika trci (skroluje se ka gore) sto i nije tako bitno.

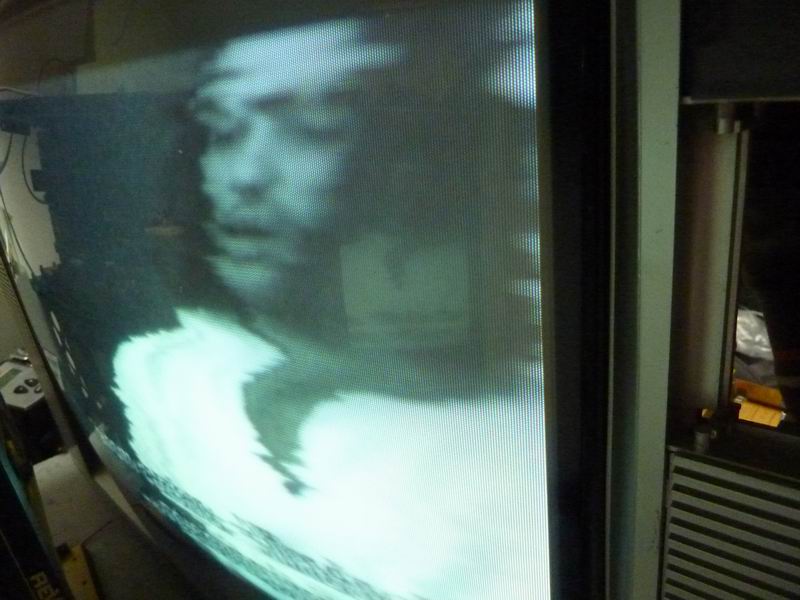

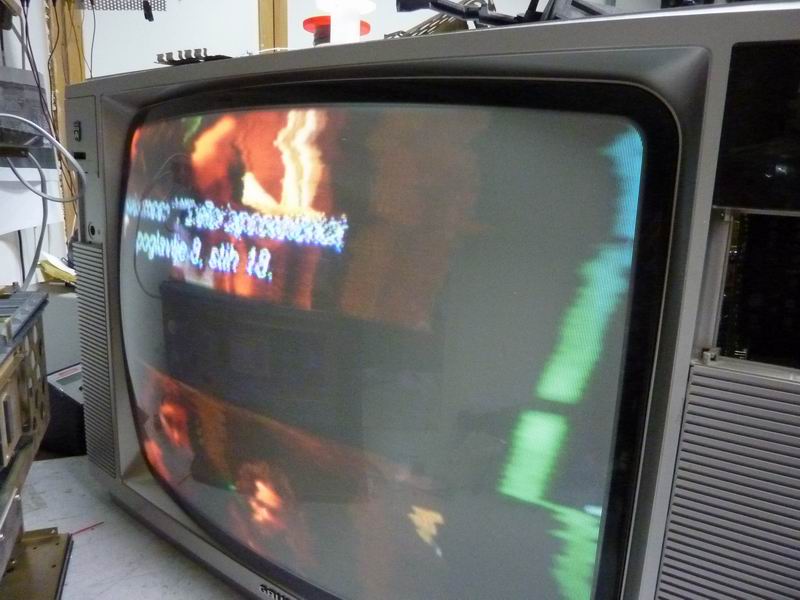

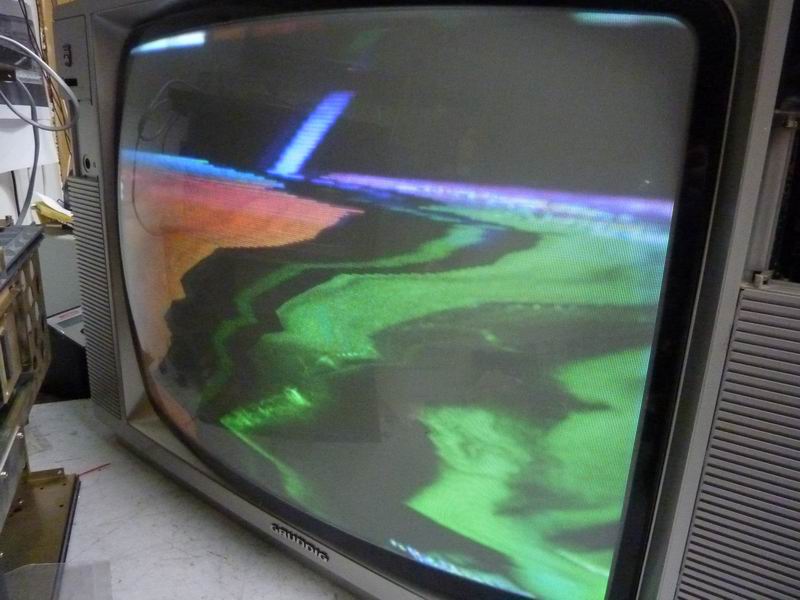

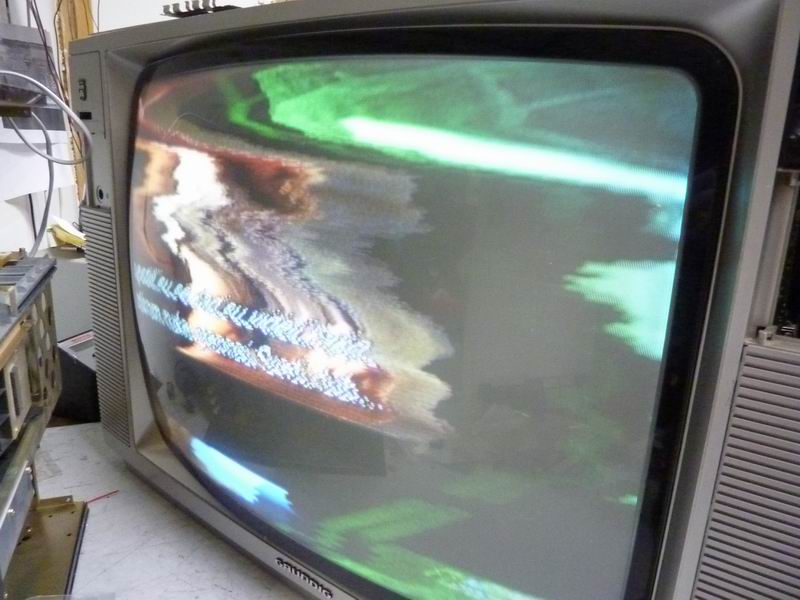

Otvorio sam tuner, unutra slepi misevi, kondenzatori raspadnuti, pomenjani svi, medjutim problem ostao. Trenutno nemam TDA4442 da probam pa pitam da li da se trudim i dalje da ga popravim, da li neko ima vise iskustva sa ovom shasijom? Slike u prilogu opisuju trenutno stanje, smenjuje se od skoro vidljive slike sa bojom, do slike bez boje potpuno zamrljane. Da napomenem da tona nema na zvucnicima. Nema promene tokom duzeg rada, nista nije gore niti bolje, TDA4442 se umereno greje. Probacu sa DIN ulazom da dovedem VIDEO pa da vidim kako ce se ponasati...
e sad sve je moguce...
