11AK37-6 kriva slika? [REŠENO]

[misirac]

Pozdrav svima!

FIRMA: AKAI
MODEL: CT-V252NTF-E8 (S)
CHASSIS(oznaka šasije): 11AK37-6 (piše na ploči)
PCB(oznake na štampanoj ploči): ima 4 nalepnice...
Prva:
25339194
20101749 T316
44
Druga:
25339194
20101749 T316
160
Treća:
376-100035
Četvrta:
HULYA
468
MCU(procesor): STV92195C7B1/OBS
EEPROM: 24C08W6
VERTIKALA: STV9306
AUDIO: MSP3410G B8 + TDA7269A +PT2308
VIDEO: STV2248C
SMPS (mreža): MC44608P40
FBT (vn trafo): nema nalepnicu, ima gravirano 346-72-2221
TUNER: Samsung TECC2949PG35B
KVAR: Iskrivljena slika
OPIS KVARA:

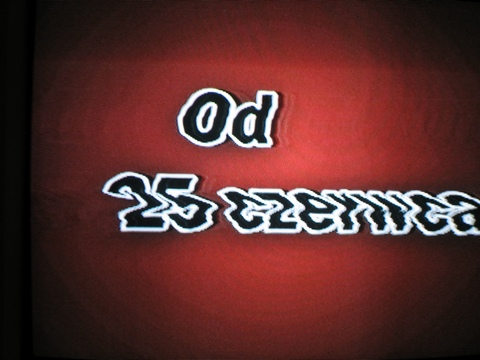

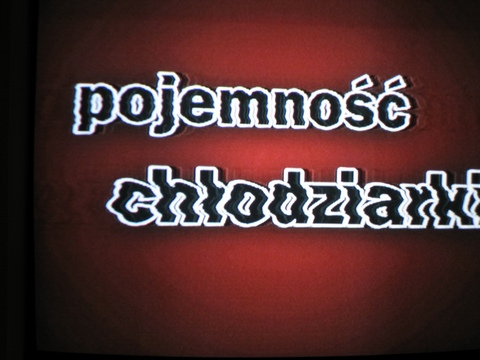

Slika je iskrivljena kao na slikama u prilogu, na nekim kanalima više, na nekim manje, ali tako izgleda. OSD radi bez smetnji, a i kada preko SCART-a dovedem signal iz DVD plejera radi bez greške.
Naponi su: +B = 152V, +5V, +8V - sve je OK, jedino su +14V i -14V uvećani na +16.5 i -16.5V, ali to je nebitno, jer oni idu samo na audio pojačavač i nigde više.
Menjao razne elektrolite, otpornike, sve što mi je bilo sumnjivo u sviču i HIS-u - nema promene. Ostao sam bez ideja šta da radim...
Hvala unapred!...

P.S. Slike sam skinuo sa foruma elektroda(dot)pl; neko je tamo imao isti kvar i postavio isto pitanje, ali nije dobio odgovor...

P.P.S. Nemam veliko iskustvo...

[miodrag popovic]

Lici na losu antenu ili na prejak signal sa kablovske,ne mora biti TV neispravan.

Probaj umesto antene parce zice da uhvatis bar jedan kanal pa poredi

[misirac]

Hmm, ali zašto je onda prijem sa iste kablovske i istog kabla na drugim televizorima OK?

[vlatkocopa]

Cim je slika ok preko skarta tipujem na MF mozda i tjuner

[krllebg]

A preko scarta,kad se pusti nesto sa DVD ?

[misirac]

Prvo, hvala svima na odgovorima :)

Cim je slika ok preko skarta tipujem na MF mozda i tjuner

To je baš ono što nisam želeo da čujem...

A preko scarta,kad se pusti nesto sa DVD ?

Napisao sam već, preko scarta je sve ok.

[senad terzić]

pogledaj dali ima u MF-u zavojnicu sa jezgrom ..pa je lagano probaj podesit

[misirac]

Meni je ovo neverovatno...

Lici na losu antenu ili na prejak signal sa kablovske,ne mora biti TV neispravan.

Probaj umesto antene parce zice da uhvatis bar jedan kanal pa poredi

OK, zakačio sam žicu od ~1m na antenski ulaz, iiiii ... - slika se više ne krivi???? Ima snega, ok, ali osim toga slika je ok... ??? Kada vratim kablovsku, slika je opet iskrivljena, a kada tu istu kablovsku ubodem u neki drugi tv, tamo je slika ok...
I šta ja sad treba da mislim? I kako je signal postao "prejak" samo za ovaj tv? Kakvi su zli duhovi zaposeli ovaj tv?
Moram da odspavam.

[tom]

Podesi AGC !

[Mcu]

Desava se rijetko navedeni problem, i kao sto kolega Tom kaze treba podesiti AGC u SM i problem je rijesen.
Pozdrav

[misirac]

Podešavao AGC, IF1 i IF2 ... ima neke razlike, neki kanali sada manje krive sliku, a neki isto kao i do sada, ali problem nije nestao...

[miodrag popovic]

Stvarno mi je zao ali TV je ispravan!
Taj tvoj problem sam sretao u praksi,jedino resenje je drugi tjuner od drugog proizvodjaca,ili da se na kablovskoj vrse intervencije al to tesko ide...

[misirac]

Od jednog lokalnog trgovca sam dobio info da je TECC0949PG35(S) direktna zamena za ovaj TECC2949PG35B. Može li neko ovo da potvrdi?

[tom]

Vidi da li će ti ovo pomoći
http://www.fanzo.org/forum/viewtopic.php?p=4879#p4879
i ovo
http://www.fanzo.org/forum/viewtopic.php?p=46384#p46384

[misirac]

Zamenio sam tjuner, ugradio TECC0949PG35(S) uz izmenu - pin 2 ne treba nigde da bude spojen (nije ni bio), a pin 3 treba da bude vezan na masu, što sam i uradio. Po uključenju, sve je ličilo na OK; ušao sam u SM i pustio automatsko podešavanje IF1, IF2 i AGC. A onda... kada sam izašao iz SM, trenutno su nestali svi programi, i traženje ne nalazi ni jedan, ni sa kablovske, ni kada zakačim žicu na ant. ulaz... sneg i ništa više. U svim podešavanjima sve izgleda normalno, ali nema ni jednog programa... Što je najgore, nigde ne nalazim nikakvo uputstvo za podešavanje ovog tjunera (ako uopšte ima šta da se podesi)...

[Stolle]

Pogledaj u opcijama za 11AK30, tamo ga ima, ako se ne varam.
Probaj ponovo sa starim tjunerom, da vidiš šta se dešava.

[misirac]

Sa starim tjunerom isto - nema ništa ... izgleda da sam nešto debelo za***o...

[Stolle]

Probaj dump, a probaj i sa praznim eepromom.

[SaleSk]

Zato je najbolje da prvo presnimis sadrzaj i da ga imas kao backup, pa onda da se igras...
Nadji uputstvo kao sto ti je stole rekao, tamo bi trebalo da budu sva podesavanja, pa onda redom proveri jedno po jedno...

[misirac]

Ma podešavanja su kao što su i bila, i u skladu sa uputstvom. Nešto drugo sam ukakio. Btw., nemam programator za EEPROM.
