EI B10, vertikalne pruge sa leve strane (RESENO)

[andro79]

MODEL:5620
CHASSIS(oznaka šasije):B10

KVAR:Dve vertikalne crne pruge sa leve strane ekrana

OPIS KVARA
Tv sam nabavio odavno, izmenjao elkose i imao je sliku lepsu od novog.... I poceo je kasnije brljaviti (treperenje sa suzavanjem po visini i tankim belim linijama) kako nisam imao vremena za njega ukljucivao ga povremeno za vesti i sl.
Dok nije crko skroz. I danas pregledom dodjoh do vn trafoa, omski ispravan, ali sa novom spulnom tv radi.
E sada je problem sto su se pojavile dve vert. crne linije sa leve strane ekrana jedna puna a druga sa prekidima gore i dole...Pregledah mnogo toga, ali mi nekako ne pada na pamet sta bi moglo biti....

[toce]

Zameni oba dva elkosa onaj za B+ i onaj za 200V

[tom]

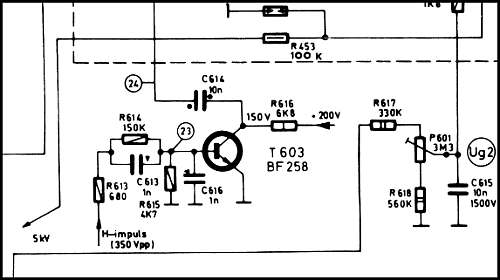

Taj problem pravi nova špulna . Probaj sa odstojanjem između feritnog jezgra ili “poigraj“ se malo sa vrednostima elemenata na slici ispod !

[andro79]

Toce, zamenjeni su skoro....
Tome, novu spulnu sam ranije nabacio na ferit nekog trafoa koji sam skinuo neispravan i sada ga ubacio kao gotov umesto ovog.....jeste mehanicki NIZI trafo ali ne znam kako to da ga remeti
Ako nije problem, malo pojasni ovo sa semom....razumeo sam da eksperimentisem sa ovim elementima (mislim na otpore verovatno).....ali malo blize........ako moze.... HVALA

[Stolle]

Obično ne treba davati konkretna rešenja u javnom delu foruma, ali ok, to je već prastar TV, pa evo:
Dodaj kondenzator 10nF/250V između baze i kolektora T603, Tom ti je postavio sliku.

[andro79]

Nisam bio tu, danas.....Sredio sam ovo za par minuta, kako je stole rekao...
HVALA VELIKO.....

[SaleSk]

Obično ne treba davati konkretna rešenja u javnom delu foruma, ali ok, to je već prastar TV, pa evo:
Dodaj kondenzator 10nF/250V između baze i kolektora T603, Tom ti je postavio sliku.

Prastare su i Plazme koje su se proizvele prosle godine...
Ove nove nemaju dve ciste sa onim od prosle godine...Sve kompletno promenjeno...
Nije ni cudo, jeftiniji su LCD i Plazma TV-i od toaletnog papira...
Toaletni papir ce postati luksuz :)
