Neo 2121TX BSC78230931A plava tacka (rešeno)

[milivojsa]

FIRMA:NEO
MODEL:2121TX
CHASSIS(oznaka šasije):NE ZNAM
PCB(oznake na štampanoj ploči):BSC7.8230.931-A (BSC78230931A)
MCU(procesor):TDA9351
EEPROM:24C08
VERTIKALA:D78040
AUDIO:AN7823A
VIDEO:
SMPS (mreža):5Q0765
FBT (vn trafo):BSC25-N0102 (BSC25N0102)
TUNER:
KVAR:
OPIS KVARA: Televizor ima standby napon, ali prilikom uključenja pojavi mu se samo jedna plava fleka (tačka) na ekranu , a ekran je i dalje taman, dok su svi naponi umanjeni, a B+ varira od 60-80V. Moja pretpostavka je da je FBT, ali nemam nikakvu šemu, odnosno raspored nožica za ovaj trafo. Jedino što sam uspeo da nadjem je da ga menja HR80563, ali i za njega nemam nikakav raspored. Da li neko ima raspored nožica za pomenuti trafo ili možda zna o kojoj je šasiji reč , Hvala

[nec]

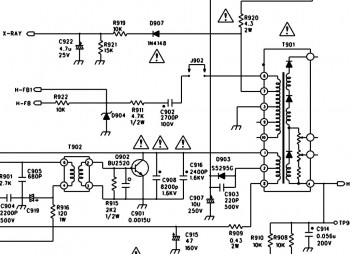

vidi koja od ovih slika odgovara za tvoju shasiju viewtopic.php?p=186394#p186394

[Majstor Duja]

Ono sto ja mogu da vidim sa druge shasije a isti trafo bsc25n0102 jeste:
PINOVI ka tebi, pishem s leva na desno u smeru kazaljke na satu:
1. kolektor
2. +200V
3. gnd
4. abl
5. ne koristi se
6. H-fb povratna sprega
7. heater
8. b+
9. nema nozice
10. ne koristi se

isto imas ovde:

Kod: Označi sve

http://www.elforum.ro/viewtopic.php?f=17&t=28781

Mada si pinove mogao i sam da vidis po izvodima...
Uzmi bilo koji drugi trafo za 90stepeni, zalemi samo B+, kolektor i ABL i stavi kapu na ekran i probaj...

[tom]

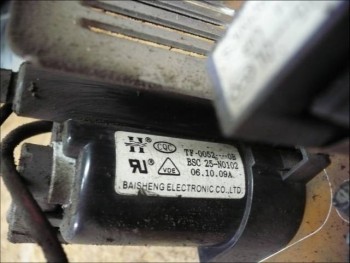

BSC25 N0102
Raspored bi trebao biti ovaj na slici ispod.

[Majstor Duja]

Tome, ne znam odakle ti ta slika ili mozda postoje 2 vrste BSC25N0102 u sta cisto sumnjam, imam dve sasije sa tim trafoom i obe imaju iste izvode....

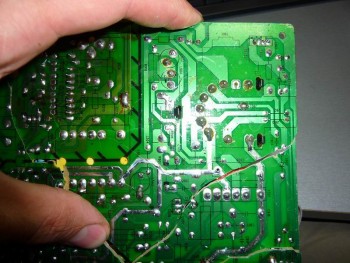

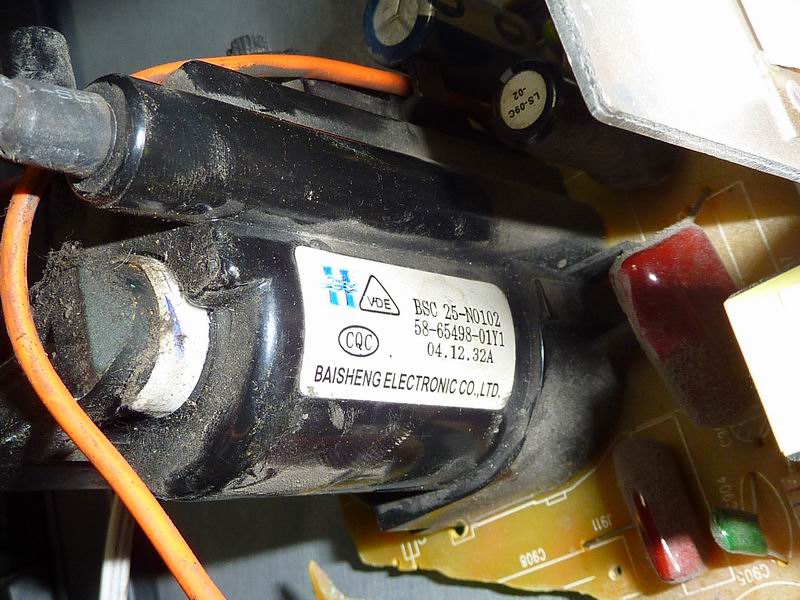

Evo slikao sam:

[Stolle]

@ milivojsa
Ovo imam zapisano:
BSC27.8230.931A [BSC278230931A] NEO 2121TX i to je šasija HD2 sa BSC25N0102. Sumnjiva mi je ova dvojka, da nisam možda loše otkucao oznaku, svuda sam upisao tako. Ili da ti nisi pogrešio oznaku?
Da li je to ova šasija?

[tom]

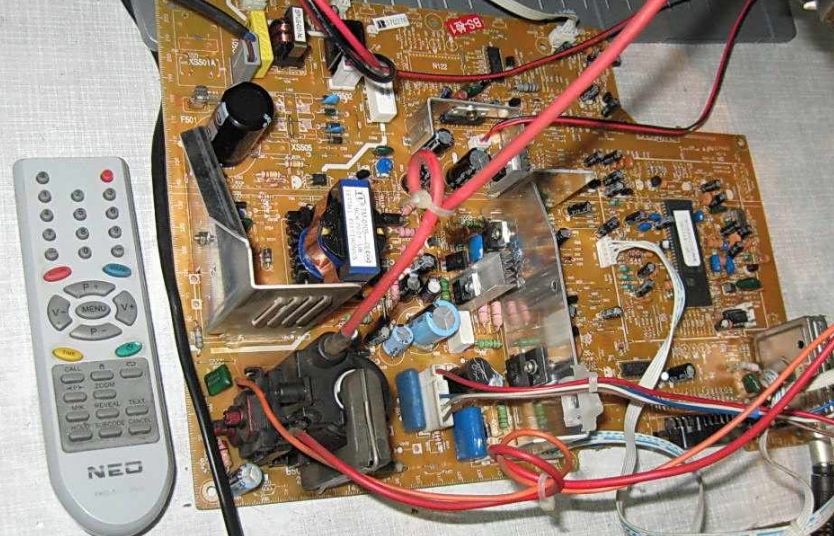

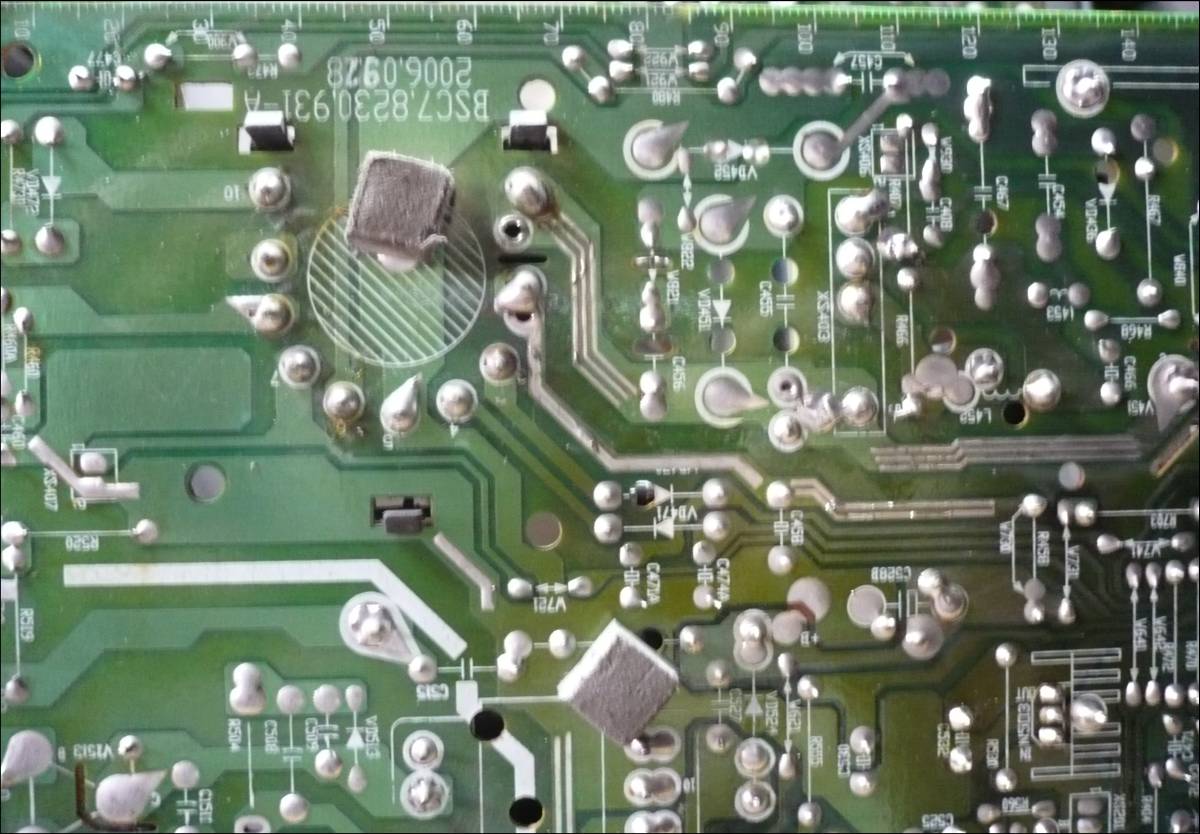

Evo ga na istu Chassis.

[Stolle]

Ova BSC7.8230.931-A oznaka mi je sumnjiva. Imam istu oznaku šasije i za VIVAX TV2921PF, opet HD2, ali 29", a tu je BSC25N0707. Da to nema neke veze sa Tomovom šasijom?

[tom]

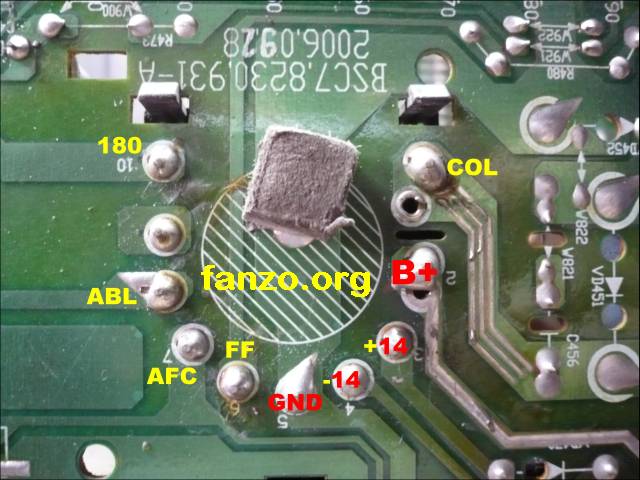

Za BSC25-N0707 (BSC25N0707) = HR80365 našao ove podatke.

Sustitutos = BSC26-01N4004F = BSC26-N0301AT= BSC29-N0101A= BSC26-N1005A = BSC26-01N4004KA =BSC25-01N4004B
(Sustitutos = BSC2601N4004F = BSC26N0301AT= BSC29N0101A= BSC26N1005A = BSC2601N4004KA =BSC2501N4004B) = BSC26N0101N4012L

Pata 1 = Colector
Pata 2 = +B120v ( Alimentacion de fuente )
Pata 3 = -15V para alimentacion del IC Vertical
Pata 4 = +15v para alimentacion del IC vertical
Pata 5 = Masa
pata 6 = Calefactor ( Heater )
Pata 7 = Pulsos de horizontal para el IC E/W ( TDA 8145 )
Pata 8 = ABL
Pata 9 = Sin Conección
Pata 10 = +B 200v para los catodos RGB .
Como tradicionalemnte hacemos contando las patas en el sentido de giro de agujas del reloj .

[Stolle]

Izgleda da je to taj na tvojoj slici i verovatno ne odgovara, kao što Duja kaže, jer je ovde 21" u pitanju.
A stoji ista oznaka na trafou. A i šasije iste. Užas.

[tom]

Stolle, milivojsa je lepo napisao Chassis BSC7.8230.931-A i FBT BSC25-N0102 a slike koje sam postavio sam ja lično fotografisao.

[Stolle]

Ok, onda sam sigurno ja pogrešio kod upisivanja gore sa onom dvojkom. I to što pišem je takođe lično. Znači ne treba verovati oznakama.
PS
I PX20025-5C ima isti trafo, BSC25N0102.

[emem]

BSC7.8230.931-A , FBT BSC25-N0102

Slična chassis > http://archive.espec.ws/section299/file20993.html , schema, moze da pomogne.

[Majstor Duja]

Znaci, postoje razlicite verzije trafoa pod istim nazivom u zavisnosti od sasije u koju se ugradjuje....kakav cirkus...

[emem]

AYCO CB1409 Ch. PX20025----4C (1409)
UOC TDA9381PS/N2/2I1318
AUDIO AN7523N
V.O. STV9301A
FBT BSC22-N0331
BSC22N0331, TF-0126----1B
POWER 2SD1710 +B=110V
TUNER TCL9908D5B3 (BXATB074---X)
CRT A34JQQ90X94
HYUNDAI CB1476 Ch. PX20025----5C
UOC TDA9381PS/N2/3I (N201) //NTDA9381--2NB//
CC6687 09
CC5686
FM-OSD
MEMO 24C08 (N202)
SAW K2972M /38MHz/
CRT A34JQQ093X94
AUDIO AN7523N (N131)
V.O. STV9302A (N401)
FBT BSC22-N0331 , BSC22N0331
H.O. TT2140 (V451)
TUNER TCL79107D5B3
POWER D1710 (V513), C3807 (V512), B764 (V511)
SMPS TRAFO TM-0014----1N
NEO TV-2151TXF Ch. PX20025----5C
UOC TDA9351PS/N3/3, NTDA9351C33NC
MEMO 24C08A
AUDIO AN17823A (N131)
V.O. STV9302A
H.O. TT2140 (V451)
FBT TF-0052----0B , BSC25-N0102 ; BSC25N0102
POWER 817C (VD515), B764 (V511), C3807 (V512), C4458 (V513)
TRAFO TM-0014-1L, BCK-70-01
TUNER TCL79107D5B3 (BXATB089---X)
, emem

[Majstor Duja]

Thanks for the info, Emem, but it's already known.
Its seems there's 2 different type (different pinout and voltages) of Chinese brand HV transformers under the same code of BSC25N0102. That's confusing.

[milivojsa]

Trafo je bio ispravan,
Ako nekome treba , a koristi instrument za ispitivanje trafoa, iyvodi su : baza 2, kolektor 1 , masa A 8 i masa 15, 90, a na displeju pokazuje 26,7KV . Problem je bio sa hladnim lemom na N503 (7808). Hvala svima , pogotovu Tomu, Ememu i Stolletu. Stolle to je ta slika . Pozdrav

[Majstor Duja]

Divno, pregled ploce i pretraga hladnih lemova kao i ostecenja na ploci je prvo i osnovno sto se radi kod konstatacije kvara...
Ali, kako bi mi inace izgubili nase dragoceno vreme nego ovako...

U moje i Nec-ovo ime:

[milivojsa]

Sory, u svakom slucaju hvala i Duji i Necu, a ako vas kojim slucajem put nanese u moj kraj, obavezno dodjem
