Sony KV-X2931D Ekran Reseno

[banertd]

FIRMA:Sony
MODEL:KV-X2931D
CHASSIS(oznaka šasije):
PCB(oznake na štampanoj ploči):
MCU(procesor):SDA20560-A042
EEPROM:
VERTIKALA:TDA8170
AUDIO:
VIDEO:TDA4560,TDA4580
SMPS (mreža):2SD1548
FBT (vn trafo):2J30A4326143949311
TUNER:
KVAR:Nema slike na ekranu,ima ton i visoki napon
OPIS KVARA:Prilikom prvog pregleda nadjeno je mnogo popucalih lemova :mreza,vertikala,crt konektor,fbt trafo,rgb tranzistori,modul sa scart konektorima.
Provereni svi elektroliti mreze(jedan los 100μF50V),vertikale(jedan los 100μF50V),na ploci katodne cevi los 10μF250V.Nakon popravke navedenog tv ne ce da pusti sliku na ekran,napon na pinu (ploca katodne cevi iznosi 0V).Hoce da dobije sliku ako se okrece trimer levo desno G2 napona.Ali je slika bleda i isprana skoro kao da je crno beli TV u pitanju.Probana je metoda postavljanja ekrana na staklo i prikljucenja napona grejanja sa univelzalnog adatera postepenim podizanjem napona do 12V uz povremeno kuckanje po katodnoj cevi u trajanju od 10 minuta.Situacija sa kvalitetom slike se neznatno popravila ali je nakon hladjenja pri prvom paljenju bilo 2-3 pucanja u ekranu praceno sarenim bljeskom na prednjoj strani,slika se opet nije pojavila bez intervencije na G2 trimeru.

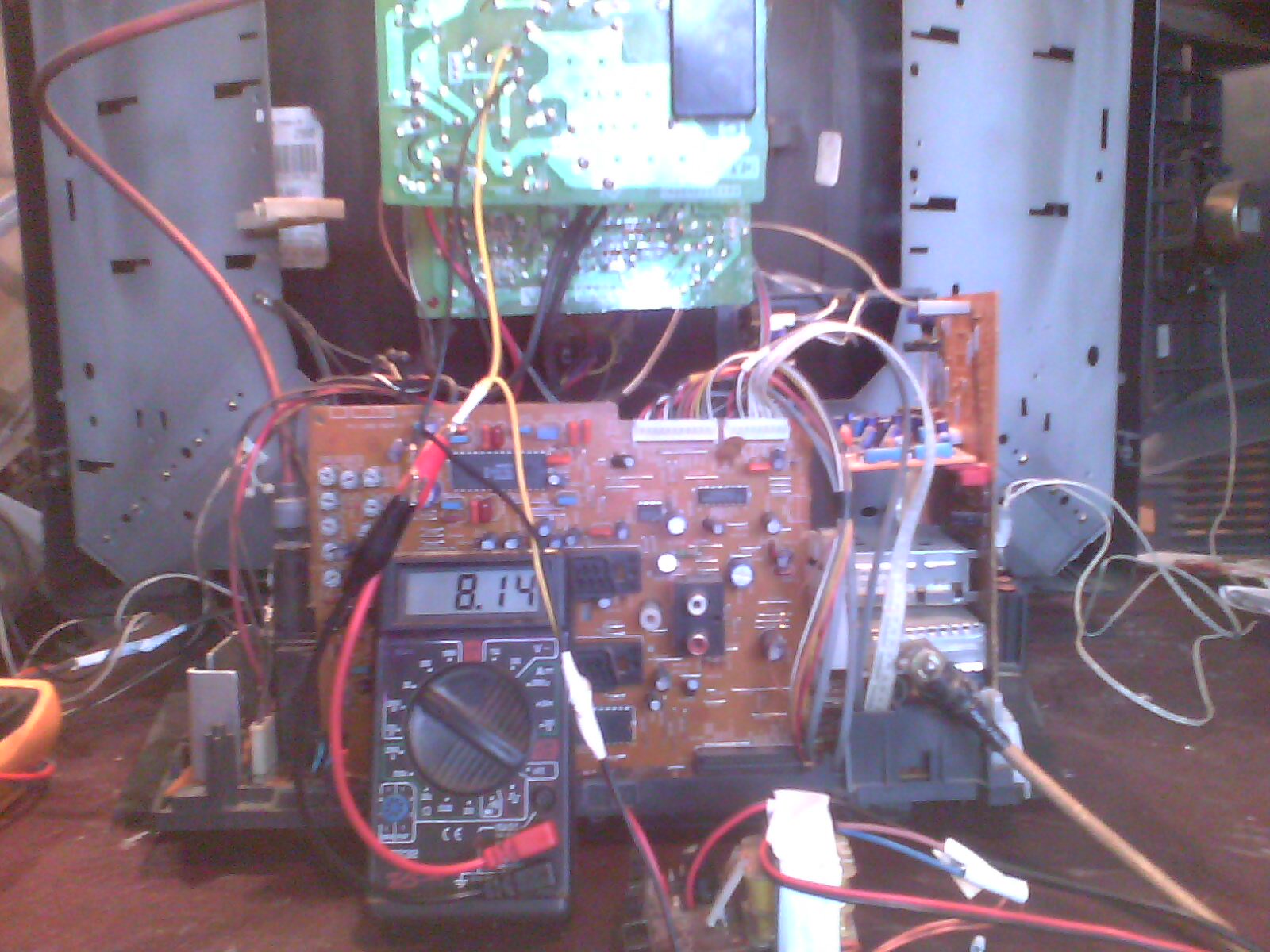

TV hoce jedino da radi,slika dolazi za oko 5 sekundi nakon paljenja(bez ikakvih intervencija sa G2) ako se otkaci grejanje sa fbt trafoa i dovede spoljno sa pomenutog adaptera podesenog na 7,5V(meren u toku rada 6,75V,losija slika,blago plavicasti raster)ili 9V (meren u radu 8,15V,solidna slika,beo raster).Ostali bitni naponi mereni u toku rada B+ 135V,G2 670V,ostali naponi u skladu sa oznakama na ploci.Potrebno misljenje da li da se upustam u neke prepravke,ili sam negde promasio u dijagnostici,pa grejanje ekrana nije zadovoljavajuce.I nacin eventualne prepravke sa napona 12V ili 24V pomocu LM317 kola napraviti veci napon grejanja,ili adapter sa relejem koji palio adapter nakon starta TV aparata sa pomocim kolom sa detekciju prisutnosti B+ napona.Hvala unapred za svako misljenje i predlog,pozdrav svima i uspesan dalji rad.

[miodrag popovic]

Sve jasno i dobro opisano.Ekran je los,bilo kakva regeneracija na sony ekranima ne traje dugo.Podizanje napona grejanja isto tako,radice nekoliko dana.Potreban i dovoljan napon grejanja je 6,3Veff.
Upisi tacnu oznaku ekrana,ako neko ima dobar ekran da ti se javi.

[Vojvoda]

Ekran. Jako teško ćeš naći neki da valja. Jedino da po oglasima potražiš neki tv sa mrtvom elektronikom ali i to ti je mačka u džaku, može i ekran da ne valja. Ekrane za Sony uglavnom svi traže, retko ko ima dobar viška.

[banertd]

Hvala za misljenje,Tv ide u rashod posto je visestruko jednoglasno misljenje da je ekran u defektu,a s obzirom na to da je rec o jako kvalitetnim aparatima koji imaju veoma dobar sistem zastite od prevelikog ostecenja prilikom defekta,uz majstore koji su dosta solidno odrzavali ovakve televizore.Da se zakljuciti da je svaki Sony trinitron Tv aparat doveo ekran do kraja radnog veka,a poneki i vise od jednog ekrana.

[Majstor Duja]

Ne znam o cemu ti pricas ali...
Sonijevi tv aparati od 2000.te do kraja proizvodnje 2008. su bili cisto smece. Ekrani su im izdrzali u proseku oko 4 godine jer su pravljeni u nekoj shupi u kineskoj zabiti, sasije su imale gomile problema sa elektronikom zbog statickog praznjenja istih (m board na 100Hz sasijama), pucali su slovacki trafoi i spaljivali procesor, mreze sa onim MCZ3001D su bile nemoguca misija da se poprave i tako dalje....

Aparati proizvedeni od 1968. do 1999. su druga prica ali njih vise skoro i da nema u upotrebi...

[banertd]

Tv aparat koji je pokrenuo ovu temu je iz 1997 godine,proizveden je za trziste EU(Nemacka).Koliko sam do sada primetio aparati koji su kupljeni na pomenutom trzistu su neuporedivo veceg kvaliteta izrade nego aparati koji su proizvedeni za Adriatic region (tako je Toshiba oznacila laptop Sattelite serije koji u poredjenu sa identicnim modelom donesenim iz Svajcarske izgleda i radi kao otpadak).Na moju srecu,nesrecu ili sta god vec vise od 50% procenata Tv aparata su polovnjaci iz EU dopremljeni kako se ko snasao.Sony-jevih aparata iz perioda 1999-2008 u ovom kraju uopste nema.Ima niskobudzetnih kineza,polovnjaka sa zapada a lcd ima jedan jedini iz moje teme koji je komsi utrapio rodjak iz Beograd.U svakom slucaju hvala za informacije Majstor Dujo,pogotovo jer moram da pribavim solidnu kolicinu neispravnih polovnjaka radi reparacije i daljeg udomljavanja penzionerima minimalne kupovne moci.Sizifovski posao ispravan polovnjak za cca dve gajbe beksa.Pozdrav iz Popovica.

[Majstor Duja]

Pa u Evropi se vise CRT i nije prodavao posle 2000.te godine, samo na istocnom trzistu. Morali su negde da istovare otpad!

Tacno je da su proizvodi za zapadno trziste neuporedivo boljeg kvaliteta nego za istocno - na zalost.

[nessha]

Epa Dujo, ja se sa tvojim komentarima u najvecem broju slucajeva apsolutno slazem... ali ovo za Sony-ja... ne da se slazem, nego potpisujem 101% !

[Doe 123]

Jedno zanimljivo pitanje- dali je neko probavao spojiti obicni ekran umjesto Sony-jevog trinitrona prespajanjem i da slika bude dobra ?

[Majstor Duja]

Probaj pa ces saznati. Ako sve uradis po propisu ista nece eksplodirati ili se zapaliti...Inace, ne nastavljaj stare teme vec ako zelis nesto da pitas postavi svoju novu temu. Ova tema ima "reseno" u naslovu pa prema tome ona je gotova.
