GoldStar CBT-9905 Problem vertikala ( Rešeno )

[Japanac]

FIRMA:GoldStar
MODEL:CBT9905
CHASSIS(oznaka šasije):PC04A
PCB(oznake na štampanoj ploči):PC04A.91.09.04 H.T FR-1
MCU(procesor):PCA84C640P030
EEPROM:X24C02P
VERTIKALA:TDA1170N
AUDIO:TDA2006
VIDEO:
SMPS (mreža):TDA4601
FBT (vn trafo):
TUNER:113-105K
KVAR:Suzena slika po vertikali

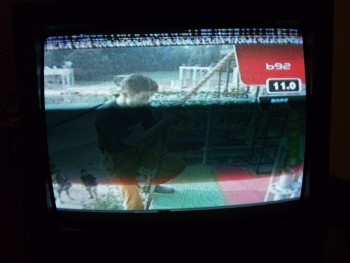

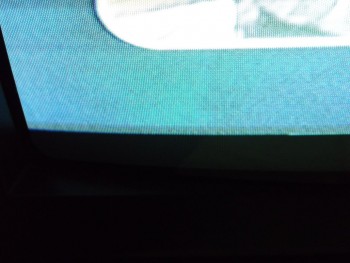

OPIS KVARA:Dosao sa kvarom horizontalna linija na ekranu.Nasao sam neispravno kolo TDA1170N,otpor R320 i kondenzator C302.Zamenio sam sve ove delove i sve kondenzatore u mrezi i vertikali ali ostala je suzena slika po vertikali po 3cm u gornjem delu ekrana sa horizontalnim belim linijama,sa trimerima u vertikali ne uspevam da rasirim sliku.Svi naponi iz mreze su ok,naponi na kolu TDA1170N su sledeci pin 1(8.8V) , 2 (27V) , 3 (1V) , 4 (11.4V) , 5 (27V) , 6 (6.4V) , 7 (6.5V) , 8 (0V) , 9 (2.9V) , 10 (2.1V) , 11 (0.6V) , 12 (7.4V) .Da li je neko imao slicnu situaciju.Pozdrav

[Stolle]

Propustio si neki elektrolit u vertikali, najverovatnije.

[Damiru]

Treba pretresti celu vertikalu, polako, strpljivo,... Proveriti i otklonske namotaje, ali bez instrumenata teško da ćete bilo šta rešiti.

[Japanac]

Kako mislis bez instrumenata?

[vlatkocopa]

ESR sigurno imas,mada je mene zaj*bo 2-3 puta,na ploci pokazuje da je elkos dobar,a kad ga izvadis suv ko barut.
Kakva je slika preko skarta?
Pozz

[Damiru]

Mislio sam na ESR, L i om metar...

[emem]

"Propustio si neki elektrolit u vertikali", specijalno C303 4,7μ/50V
ESR moz da laze, osciloskop -ne.
POWER/ST.B
+B=117V
D801S=12,2/12,6V
D802S=18,5/20V
D405=45V
C423=28,2V
C301=26,7V
R320=1,4V
V.O. TDA1170
1. 5V
2. 26,7V
3. 1,3V
4. 16,7V
5. 27,2V
6. 6,4V
7. 6,5V
8. 0V
9. 2,8V
10. 2,1V
11. 0,65V
12. 4,1V

[acavplana]

I ja mislim da si neki elektrolit propustio. Takodje i trimeri treba da se zamene.

[Japanac]

Ok,naravno imam i osciloskop i ESR,pretrescu jos jednom vertikalu,moguce je da neki elektrolit sam propustio,javljam kasnije sta sam uradio.Slika preko skarta je sa istim problemom.

[dzafer]

Pogledaj dali ima elko 470µF C305 trebao bi biti malo izdvojen od vertikalnog ic

[Japanac]

Da menjao sam i C305 470uF 25v,kao i sve ostale kondenzatore u vertikali,mrezi i horizontali,sve sam stavio nove ali ista stvar,menjao sam i trimer VR303 50k zamenicu i ostala dva VR302 100k ,VR301 100k.

[agron]

ostaloje samo otklonski da menjas

[alexa_pg]

Probaj ti joj jednom da zamijenic IC

[dzafer]

Mjenjaju se TDA1170N=TDA1170S

[Japanac]

I to sam uradio,kupio novo kolo zamenio i konstatovao ovu grsku koju sam opisao,posumnjao sam da mozda kolo nije fabricki dobro uzeo sam jos jedno novo kolo ali isto se desava,znam za taj jadac da moze da se desi da je i novo ne ispravno iskusio sam to par puta.Imam Ei kolo TDA1170S probacu njega da stavim mada mislim da sam probao i da nesto nije odgovaralo.

[alexa_pg]

Koliko se da vidjeti na slici, rekao bih da je linearitet potpuno ispravan i da samo treba da se slika rasiri.
Ako su komponente VR301 i R311 ispravne onda bih probao da paraleno R308 dodam otpornik od 2 oma.

[agron]

kolega menjaj otklonski da vidimo sta se desava

[Japanac]

VR301 i R311 su ispravni,dodao sam paralelno otporniku R308 otpor od 2,2 oma i uspeo sam da rasirim sliku i podesim da bude kako treba.Hvala svima na pomoci a narocito alexa_pg
