LG 29FS4RNX sasija MC05HA losa sinhronizacija-RESENO

[majstorr]

FIRMA:LG
MODEL:29FS4RNX
CHASSIS(oznaka šasije):MC05HA
PCB(oznake na štampanoj ploči):
MCU(procesor): VCT6743G B3 080
EEPROM:24C16
VERTIKALA:LA4876N
AUDIO:TDA7297
VIDEO:
SMPS (mreža):STRF6458
FBT (vn trafo):
TUNER:
KVAR:Losa sinhronizacija

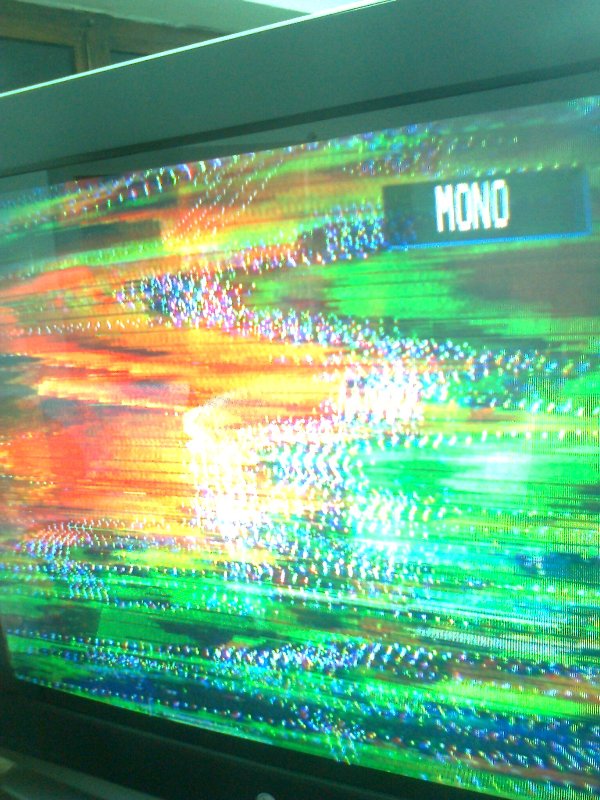

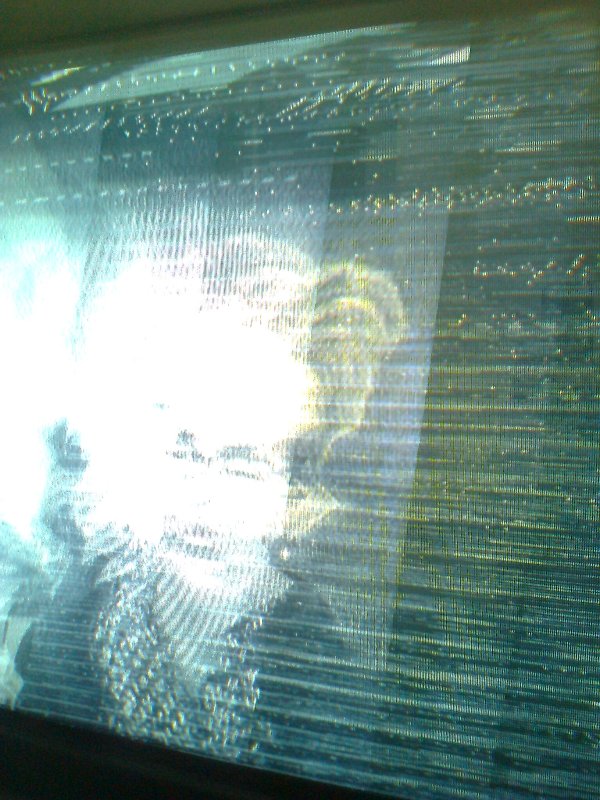

OPIS KVARA:Tv dosao sa ugljenisanim C423 (390pF po semi), posle zamene starta normalno ali losa sinhronizacija. Naponi iz mreze stabilni, merenjem na bazi tranzistora u HIS-u instrumentom do 20 kHz pokazuje prekoracenje opsega i pre nego sto pipnem bazu.Primar drajver transformatora po semi je 4,5mH, merio sam instrumentom 4,2 mH, a otpornost mu je veoma mala 1,2 oma.Stavljao sam transformator vrlo slicnih karakteristika, skoro isti i nema promena.Mereni svi r i c u kolu baze i oko drajver trafoa.Napon za napajanje feta u kolu primara drajver trafoa dobar. Po manifestaciji na slici lici mi i na losu otklonsku, imao sam takav kvar vec koji se tako manifestuje. Merenjem instrumentom nema curenja izmedju vertikalne i horizontalne zavojnice do opsega od 20Moma.Otpor hor. je 1,7 oma, otpor vertikalne 7,2 oma.

[Majstor Duja]

koliko ja odavde vidim...geometrija ti je skroz ok jer je OSD dobar...

[nec]

Aj proveri kakva je slika preko scart-a

[majstorr]

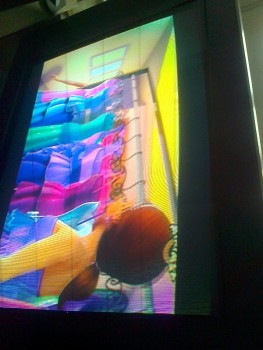

Slika preko skarta je u redu osim ovog nepravilnog suzenja odozgo koje se javlja i na tjuneru. Za nijansu je manje slika suzena na sredini ekrana nego na krajevima.Nisu bas neke slike, slikano je mobilnim, nadam se da se vidi.

[miodrag popovic]

Moguce los tjuner.Da li se zaustavi na trazenju kanala?

[majstorr]

Da, zaustavlja se.Sad sam primetio da kad se pojavi na sekund dobra slika pa ponovo krene da se krivi na trenutak se suzi i sa strane raster po horizontali i to vise u gornjem nego donjem delu ekrana pa se ponovo vrati.

[majstorr]

Tv je resen zahvaljujuci kolegama nec i miodrag popovic koji su me naveli na pravi put. Prevideo sam neke stvari pa sam trazio kvar tamo gde nije.Dodatnu zabunu mi je unelo ovo suzenje na gornjem delu ekrana. Nastalo je tako sto otklonsku nisam lepo vratio na svoje mesto kad sam je skidao.Na kraju sam mrdnuo otklonsku i dobio adekvatan raster po dimenziji i geometriji i bez necistoca u boji. Uzrok je bio tjuner ko sto je reko kolega miodrag popovic, dodatno me je ubedilo da proverim tjuner i pitanje kolege nec. U stvari reko bi da je u ovom tjuneru i deo MF stepena jer posebno izlaze iz njega audio i video signal. U tjuneru je bio neispravan elko 2,2 mikrofarada. Ispostavilo se da C423 nije imao nikakve veze sa ovom losom slikom vec se taj elko pokazao kao los kad je tv iskljucen iz struje.Dva razlicita kvara potpuno.Kolegama hvala jos jednom i ziveli
