EV M20AM/O potreban DUMP (RJEŠENO)

[rem2]

CRT TV
PROIZVOĐAČ: EV GORENJE
MODEL: M20AM/O
MODEL DODATNO: 0BM0
EKRAN: A48JAN43X02
CHASSIS:
SMPS (mreža): 2SD1710
MCU (procesor i pozicija): LC84516V 5F18
VERTIKALA (i pozicija): LA7837
FBT(vn trafo):
TUNER: TAEK-G018D
Potreban DUMP za ovaj TV. Eprom 24C04.

[emem]

LC864516V-xxx ?

[rem2]

LC864516V 5F18

[dzafer]

Napisi jeli se aktivno bavis servisiranjem tv uređaja i iz kojeg si mjesta pa da ti postavimo dump

[BD-electronic]

Po modelu bi to trebalo da je sasija BC10E ali po tim komponentama koje si naveo da su u njemu nebi se reklo.
Ajde slikaj tu sasiju pa okaci sliku.

[emem]

Ako je i VIDEO=LA7687A, to dump verovatno i ne treba ovde. Poz!
...
Trebe shema i osciloskop

[Stolle]

Da, LA7687A je.
Nije BC10E šasija u pitanju, ovo je druga "Sanyo" šasija.

[rem2]

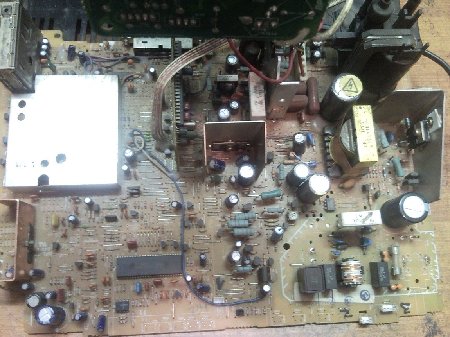

Slika šasije.

[rem2]

" Napisi jeli se aktivno bavis servisiranjem tv uređaja i iz kojeg si mjesta pa da ti postavimo dum "
- Da iz Zenice...

[dzafer]

Evo ti jedan dump pa probaj

EV EM20AM_0.rar

(606 bajtova) Preuzeto 133 puta.

[rem2]

Hvala...

[zar099]

Super sto si rjesio jel mozes samo reci kakav je bio problem sa TV-om ?

[rem2]

Sjecam se da nisu mogle neke komande, recimo automaska pretraga zatim je nedostajala komanda za memorisanje i jos nesto sa slikom nije bilo OK. Poslje ubacivanja dumpa sve je bilo ok..
